Inhaltszusammenfassung für Bauknecht DBDO 93 LT X

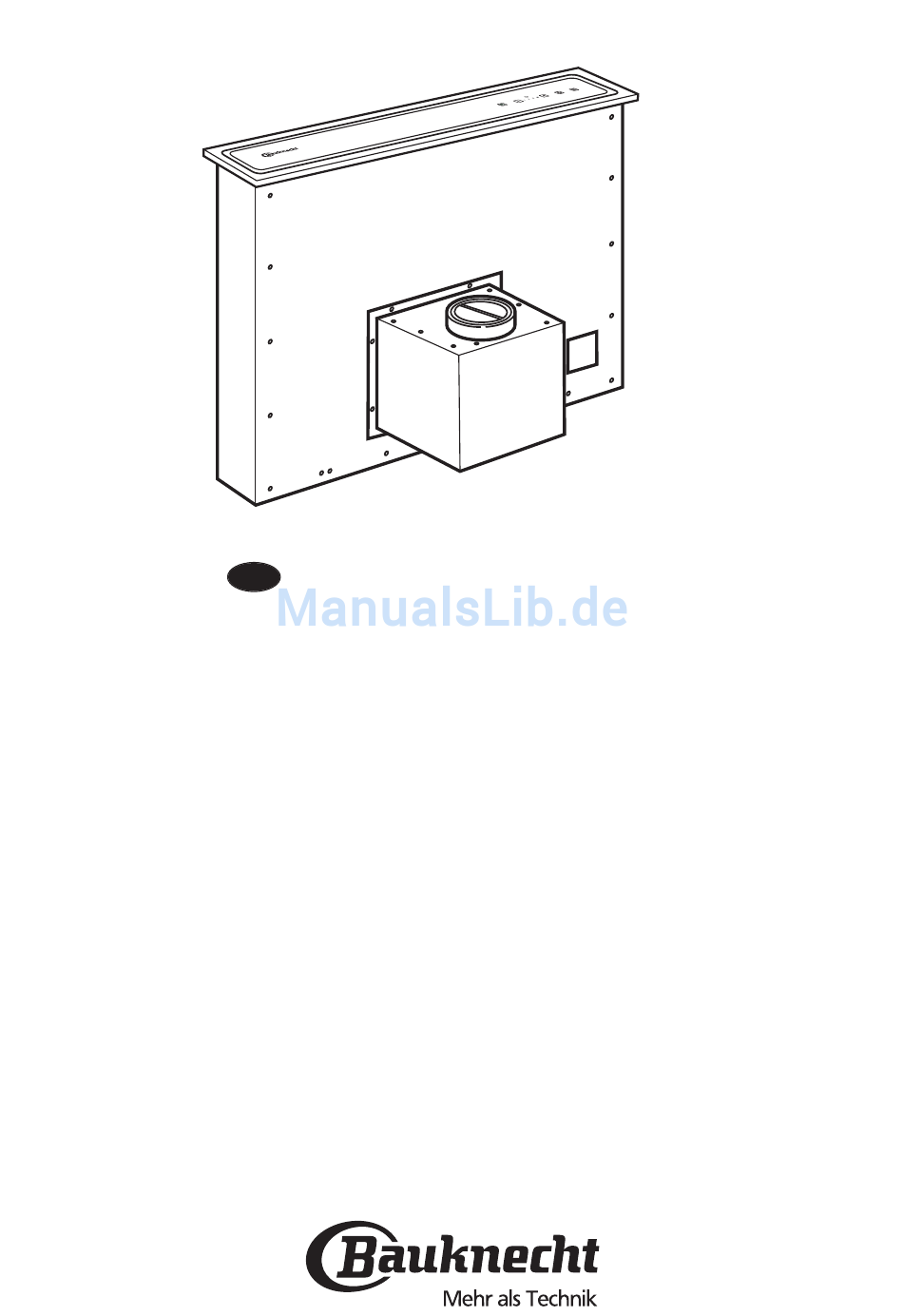

- Seite 1 Bedienungs- und Wartungsanleitung...
-
Seite 3: Wichtige Sicherheitshinweise
Diese Anleitung sollte auf folgender Internetseite verfügbar sein: docs.bauknecht.eu. WICHTIGE SICHERHEITSHINWEISE IHRE EIGENE UND DIE SICHERHEIT ANDERER PERSONEN IST SEHR WICHTIG. Diese Anleitung sowie das Gerät beinhalten wichtige Sicherheitshinweise, die Sie durchlesen und stets beachten sollten. Dieses Symbol warnt vor möglichen Gefahren für die Sicherheit des Benutzers und anderer Personen. Alle Sicherheitshinweise beginnen mit diesem Warnsymbol und enthalten einen der folgenden Begriffe: Weist auf eine Gefahrensituation hin, die bei mangelnder Vorsicht zu GEFAHR schweren Verletzungen führt. Weist auf eine Gefahrensituation hin, die bei mangelnder Vorsicht zu WARNUNG schweren Verletzungen führen kann. - Seite 4 • Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen können. • Achten Sie bei der Installation darauf, die elektrischen Anschlüsse nicht zu beschädigen. • Sämtliche Abluftkanäle müssen ins Freie führen. • Die angesaugte Luft darf nicht in ein Abluftrohr geleitet werden, in das die Abluft von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet wird, sondern muss einen separaten Abzug haben. Dabei sind alle nationalen Vorschriften zur Abluftableitung einzuhalten. • Wird die Abzugshaube zusammen mit anderen mit Gas oder anderen Brennstoffen betriebenen Geräten benutzt, darf der Unterdruck im Raum höchstens 4 Pa (4 x 10 bar) betragen. Sorgen Sie daher für eine angemessene Raumbelüftung. • Es dürfen keine Anschlüsse der Platinen und Verkabelungen geändert werden. • Solange die Abzugshaube in Bewegung ist, dürfen sich die Hände nicht im Aktionsradius des ausfahrbaren Absaugpaneels befinden. • Der Hersteller haftet nicht bei Schäden aufgrund unsachgemäßen Gebrauchs oder fehlerhafter Bedienung. • Konstante Pflege und Reinigung gewährleisten den einwandfreien Betrieb und die Leistungstüchtigkeit Ihres Gerätes. Säubern Sie regelmäßig die verschmutzten Flächen Ihrer Abzugshaube, um zu verhindern, dass sich eine Fettschicht darauf bildet. • Das Nichtbeachten der Reinigungsvorschriften für die Dunstabzugshaube sowie für die Wartung der Filter führt zu Brandgefahr. • Bereiten Sie keine flambierten Gerichte zu, da bei offenen Flammen Brandgefahr besteht. • Prüfen Sie vor dem Anfassen der Lampen, ob diese abgekühlt sind. • Benutzen oder belassen Sie die Abzugshaube nicht ohne korrekt montierte Lampen. Andernfalls besteht die Gefahr eines elektrischen Schlags. • Die Abzugshaube ist keine Abstellfläche für Gegenstände und darf nicht überlastet werden. • Tragen Sie bei allen Installations- und Instandhaltungsarbeiten Schutzhandschuhe. •...
-
Seite 5: Vorbereitung Der Installation
Konformitätserklärung • Dieses Gerät wurde konzipiert, hergestellt und vermarktet im Einklang mit: - Sicherheitsanforderungen der „ Niederspannungsrichtlinie” 2014/35/EWG; - Ökodesign-Verordnungen (EU) Nr. 65/2014 und 66/2014 gemäß der EU-Norm EN 61591 - Schutzanforderungen der EMV-Verordnung 2014/30/EU. Die elektrische Sicherheit dieses Geräts kann nur gesichert werden, wenn es an ein geeignetes Erdungssystem angeschlossen ist. Energiespartipps • Schalten Sie die Abzugshaube auf niedrigster Stufe ein, wenn Sie zu kochen beginnen, und lassen Sie sie nach dem Ende des Kochvorgangs noch einige Minuten laufen. • Stellen Sie nur bei starker Rauch- oder Dampfentwicklung eine höhere Stufe ein und verwenden Sie die Booster-Funktion(en) nur in Extremsituationen. • Tauschen Sie den/die Aktivkohlefilter bei Bedarf aus, damit das Gerät unangenehmen Gerüchen effektiv entgegenwirken kann. • Reinigen Sie den/die Fettfilter bei Bedarf, um die Effizienz der Fettfilter zu erhalten. • Eine optimale Wirkung bei minimaler Geräuschentwicklung erzielen Sie mit Abluftkanälen, die den in diesem Handbuch angegebenen Höchstdurchmesser INSTALLATION Kontrollieren Sie das Gerät nach dem Auspacken auf eventuelle Transportschäden. Bei auftretenden Problemen kontaktieren Sie bitte Ihren Händler oder Ihren Kundendienst. Um eventuellen Schäden vorzubeugen, sollten Sie das Gerät erst unmittelbar vor der Installation von der Polystyrolunterlage nehmen. VORBEREITUNG DER INSTALLATION WARNUNG Aufgrund des schweren Gewichts sind zwei oder mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich. Der Mindestabstand zwischen der Abstellfläche der Behälter auf der Kochstelle und eventuellen über der Arbeitsplatte befindlichen Komponenten muss 50 cm bei Elektrokochfeldern und 65 cm bei Gas- oder gemischten Kochfeldern betragen. Dies soll die hindernisfreie Aufwärts- (Öffnen) und Abwärtsbewegung (Schließen) des Absaugpaneels ermöglichen und den Zugang zu den Bedienelementen der Abzugshaube vereinfachen. -
Seite 6: Störung - Was Tun
STÖRUNG - WAS TUN Die Abzugshaube funktioniert nicht Stellen Sie Folgendes sicher: • Es liegt kein Stromausfall vor. • Es ist eine Leistungsstufe ausgewählt. • Die Frontblende ist korrekt befestigt. • Der 9-polige Stecker ist richtig angeschlossen. (Abbildung 1) • Die rote Reset-Taste auf der Elektronikbox ist gedrückt. (Abbildung 2) • Prüfen Sie beim 9-poligen Stecker, ob alle Pins richtig eingesetzt sind (beim Anschluss könnte ein zu starker Druck die Kontakte verbiegen). (Abbildung 3) Ungenügende Ansaugleistung Abb. 1 Stellen Sie Folgendes sicher: • Die gewählte Leistungsstufe ist für die vorhandene Wrasenmenge ausreichend. • Die Küche ist ausreichend belüftet, um die Luftzufuhr zu ermöglichen. • Der Kohlefilter ist nicht verbraucht (Umluftausführung). • Das Abluftrohr ist nicht verstopft. • Die Rückschlagventile des Ansaugaggregats sind frei beweglich. (Abbildung 4) Die Abzugshaube schaltet sich während des Betriebs ab Abb. 2 Stellen Sie Folgendes sicher: •... - Seite 7 KUNDENDIENST Bevor Sie den Kundendienst kontaktieren: 1. Versuchen Sie zuerst, die Störung anhand der unter „ Anleitung zur Fehlersuche“ beschriebenen Anweisungen selbst zu beheben. 2. Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung behoben ist. Falls die Störung nach den vorstehend beschriebenen Prüfungen weiter besteht, wenden Sie sich bitte an den nächstgelegenen Kundendienst. Sie benötigen dabei folgende Angaben: • Eine kurze Beschreibung der Störung; • Den genauen Typ und das Modell des Geräts • Servicenummer (die Zahl nach dem Wort SERVICE auf dem Typenschild im Gerät) in dem Gerät. Die Servicenummer finden Sie auch auf dem Garantieheft; • Ihre vollständige Anschrift, • Ihre Telefonnummer.
-
Seite 8: Beleuchtungssystem
PFLEGE - Verwenden Sie Schutzhandschuhe. WARNUNG - Trennen Sie das Gerät von der Stromversorgung. WICHTIG: Bringen Sie nach beendeter Reinigung der Abzugshaube oder der Filter das Frontpaneel und die Filter wieder an und achten Sie darauf, dass sie einrasten, ansonsten schaltet sich die Abzugshaube nicht ein. FETTFILTER Der Fettfilter hält die Fettteilchen aus den Küchendünsten zurück. -
Seite 9: Im Lieferumfang Enthaltenes Material
IM LIEFERUMFANG ENTHALTENES MATERIAL Nehmen Sie alle Teile aus den Verpackungen. Überprüfen Sie die Teile auf Vollständigkeit. (Abbildung 8) • Montierte Abzugshaube mit Ansaugaggregat, Neonlampe und installierten Fettfiltern • 2 Kohlefilter • Montage- und Bedienungsanleitung • Metall-Elektronikbox • 2 Montagebügel • 2 Schrauben Ø 3,5 x 9,5 • 4 Schrauben Ø M4 x 10 • 2 Unterlegscheiben Abb. 8 INSTALLATION - VOR DER MONTAGE Die Abzugshaube ist für den Betrieb in der „ Abluftausführung“ mit Abluftführung nach außen oder in der „Umluftausführung“ mit Rückführung der gefilterten Luft in den Raum konzipiert. Die Abzugshaube ist fern von stark verschmutzten Bereichen, Fenstern, Türen und Wärmequellen zu installieren. WICHTIG: Überprüfen Sie vor dem Anschluss des flexiblen Abluftrohrs, ob die Rückschlagventile des Ansaugaggregats frei beweglich sind. (Abbildung 9) Abluftausführung (Abbildung 10) Abb. 9 Die Wrasen werden über ein am Anschlussflansch befestigtes Abluftrohr nach außen geführt. Der Durchmesser des Abluftrohrs muss dem Durchmesser des Verbindungsrings (150 mm) entsprechen. -
Seite 10: Installationsabmessungen
Umluftausführung (Abbildung 11) Dem Wrasen werden Fettteilchen und unangenehme Gerüche entzogen und die so gefilterte Luft wird dem Raum wieder zugeführt. Zur Verwendung der Dunstabzugshaube im Umluftbetrieb müssen zusätzlich Aktivkohlefilter installiert werden. WICHTIG: Die über die Aktivkohlefilter geführte Luft wird über eine auf einer Seite des Möbels verlaufende Leitung wieder in die Küche geleitet. WICHTIG: Vergewissern Sie sich, dass die Luftrückführung ungehindert erfolgen kann. Abb. 11 INSTALLATIONSABMESSUNGEN Die Abzugshaube muss in einem Möbel mit den in der Zeichnung angegebenen Maßen installiert werden. (Abbildung 12) WICHTIG: Die Dunstabzugshaube ist für den Einsatz mit Elektro-, Glaskeramik-, Induktions- und Gaskochfeldern ausgelegt und genehmigt. Bei Gaskochfeldern darf die Gesamtleistung maximal 16,2 kW betragen. Beim Gebrauch der Abzugshaube in Verbindung mit Gaskochfeldern darf die Abzugshaube Downdraft ausschließlich in der Abluftausführung (Abgasführung nach außen) installiert werden und die Brenner müssen mit Sicherheitsventilen ausgestattet sein. Beim Gebrauch der Abzugshaube in Verbindung mit Gaskochfeldern könnte bei eingeschalteter Abzugshaube („ON“) der Saugstrom die Flammenverteilung am Kochgefäß leicht verändern. Insbesondere wenn eine hohe Saugleistung eingestellt wurde (Stufe 3 oder 4), sollte man beim Garen mit großen Grillpfannen oder Pfannen nicht die vorderen Positionen des Gaskochfelds bevorzugen. Zur Installation des Kochfelds wird auf die entsprechende Bedienungsanleitung verwiesen. WICHTIG: Zwischen der Öffnung des Kochfelds und dem der Abzugshaube muss ein Mindestabstand von 70 mm eingehalten werden. Bei der Installation von Gaskochfeldern wird ein Abstand zwischen Abzugshaube und Kochfeld von 100 mm empfohlen. Abb. 12 DE10... -
Seite 11: Installation - Montageanleitungen
INSTALLATION - MONTAGEANLEITUNGEN Die nachstehend in nummerierter Reihenfolge aufgezählten Anweisungen beziehen sich auf die mit Nummern versehenen Zeichnungen im letzten Teil der Anleitung. 1. Führen Sie hinter dem Kochfeld eine rechteckige, 842x100 mm große Einbauöffnung für die Abzugshaube aus. WICHTIG: Prüfen Sie, ob die Außenmaße der Abzugshaube und des Kochfelds mit dem Möbel kompatibel sind und die Installation durchführbar ist. Halten Sie einen Mindestabstand von 70 mm zum Kochfeld ein. Stellen Sie vor Ausführung des Einschnitts sicher, dass im Aufnahmebereich der Haube im Möbelinnern keine Strukturteile des Möbels oder sonstige Teile vorhanden sind, die eine korrekte Installation behindern könnten. 2. Entnehmen Sie das Ansaugaggregat aus dem Hauptkorpus der Abzugshaube durch Ausdrehen der 8 Befestigungsschrauben. 3. Führen Sie die Abzugshaube von oben in die ausgeführte Öffnung ein. 4. Befestigen Sie die 2 mitgelieferten Bügel am Hauptkorpus der Abzugshaube. Drehen Sie die bereits an der Abzugshaube installierten 4 Schrauben ØM4x10 aus und befestigen Sie die Bügel. WICHTIG: Positionieren Sie die Bügel so, dass zwischen ihrer Unterseite und dem Möbelboden 2 mm Abstand verbleiben. Dieser Abstand ermöglicht die Abwärtsbewegung der Abzugshaube bei der Befestigung, damit der Edelstahlrahmen perfekt an der Arbeitsplatte anliegt. 5. Befestigen Sie die Abzugshaube im Möbelinnern mit Hilfe der 2 Bügel unter Verwendung der mitgelieferten 2 Unterlegscheiben und 2 Schrauben Ø3,5x9,5. WICHTIG: Prüfen Sie vor Einsetzen der Schrauben im Möbel, ob das Produkt genau senkrecht zur Arbeitsplatte steht. 6. Montieren Sie das Ansaugaggregat und richten Sie den Luftauslass entweder nach oben oder nach unten. 7. Führen Sie im Möbel eine Durchlassöffnung (Ø 150 mm) für den Luftauslasskanal aus. WICHTIG: Stellen Sie die am besten geeignete Position abhängig von den Eigenschaften des Küchenlokals fest. 8. Montieren Sie den Luftauslasskanal. WICHTIG: Das Abluftrohr wird nicht mitgeliefert, es muss separat gekauft werden. Vermeiden Sie radikale Richtungswechsel. Verwenden Sie einen normgerechten Schlauch mit konstantem Durchmesser 150 mm über die gesamte Länge. 9. Schließen Sie die Steckverbinder der Metallbox an der Abzugshaube (Stecker Tastenfeld, 9-poliger Stecker, Stecker Neonlampe) und das Ansaugaggregat an die Metallbox an (6-poliger Stecker). -
Seite 12: Beschreibung Und Bedienung Der Abzugshaube
BESCHREIBUNG UND BEDIENUNG DER ABZUGSHAUBE (Abbildung 13) 1. Bedienfeld 2. Frontblende 3. Fettfilter 4. Kohlefilter (nur Umluftausführung) 5. Beleuchtung BEDIENFELD (Abbildung 14) Die Abzugshaube ist mit „ TOUCH”-Control zur Einstellung der Beleuchtung und Leistungsstufe ausgestattet. Abb. 13 Lesen Sie für eine korrekte Bedienung aufmerksam die nachstehenden Anweisungen. • Taste T1: Verzögert die Abschaltung der Abzugshaube auf der eingestellten Leistungsstufe um eine Nachlaufzeit von einigen Minuten. Nach Ablauf der Nachlaufzeit wird die Abzugshaube abgeschaltet. Die Nachlaufzeit beträgt: • Leistungsstufe 1: 20 Minuten. • Leistungsstufe 2: 15 Minuten. Abb. 14 • Leistungsstufe 3: 10 Minuten. • Leistungsstufe 4: 5 Minuten. Durch Drücken der Taste T2 oder T3 verlässt die Abzugshaube die Funktion Nachlaufautomatik und schaltet je nach gedrückter Taste auf eine niedrigere oder höhere Leistungsstufe. Während der Phase Nachlaufautomatik blinkt die LED der entsprechenden Leistungsstufe. WICHTIG: Bei Verwendung der Nachlaufautomatik könnte die Abzugshaube vor dem Ausschalten in eine niedrigere Leistungsstufe wechseln, da bei einigen Leistungsstufen bereits eine Nachlaufautomatik für die Geschwindigkeitsverringerung besteht. - Seite 16 Gedruckt in Italien 07/2016 400010913269...
