3.2
Cuves enterrées
3.2.1
Marche à suivre
Le montage s'effectue dans cet ordre :
Approcher le fourreau pour câbles de l'installation.
Percer les trous sur la rehausse à l'aide du gabarit de perçage.
Assembler le tube de rallonge et le clipser dans le support à titre d'essai. Fixer le capteur au tube de rallonge.
Déterminer le niveau de repos du séparateur et régler le tube de rallonge en conséquence.
Fixer le support pour le capteur.
Fixer le capteur. Tourner le doigt du capteur sur le côté.
Tirer le câble à travers le fourreau pour câbles.
Raccorder le câble au gestionnaire.
Serrer le presse-étoupe et la bague de fixation.
Procéder à un contrôle fonctionnel.

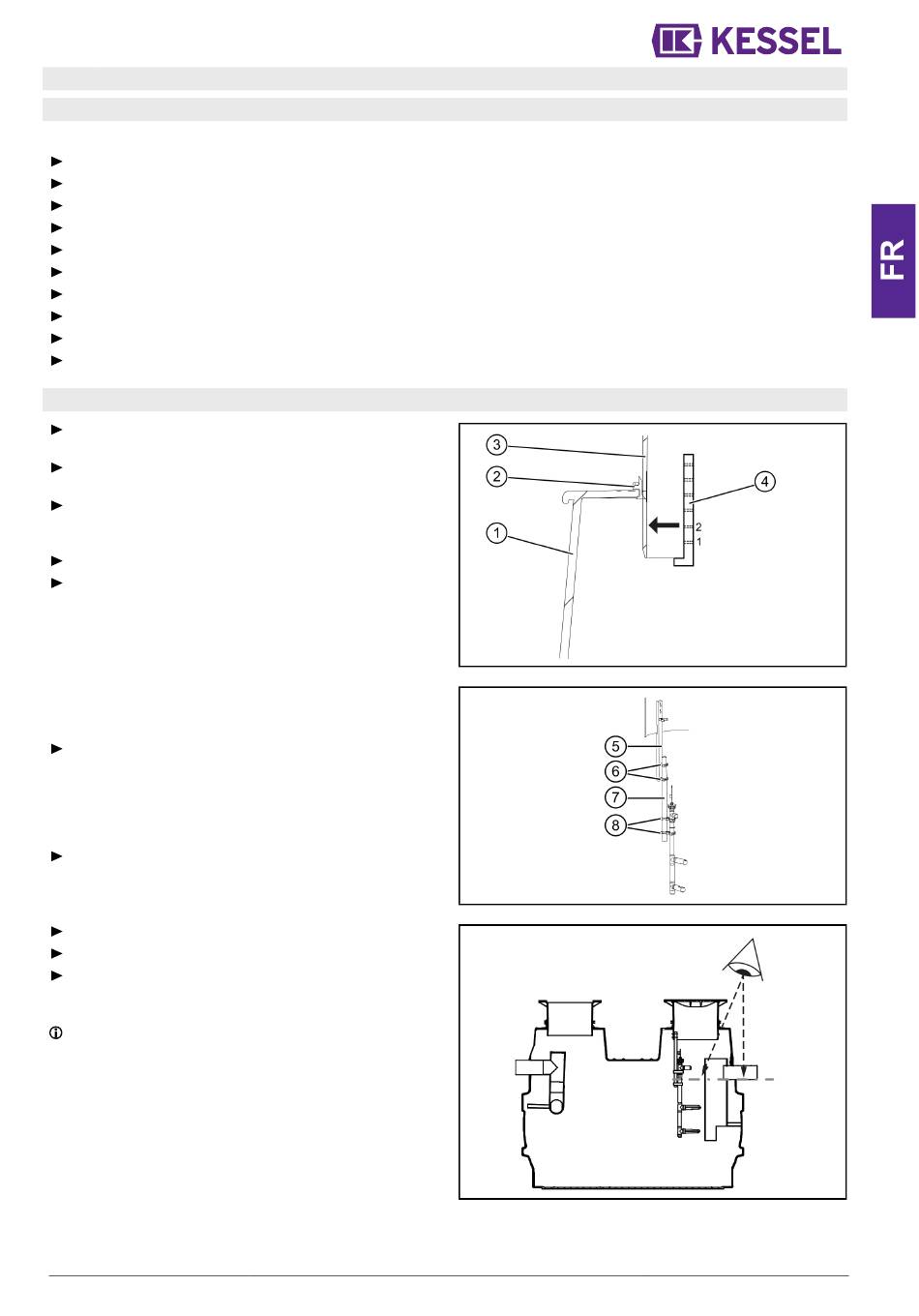

3.2.2
Montage du capteur
Ouvrir le couvercle de protection du séparateur à
graisses.
Placer la butée du gabarit de perçage (4) à l'extrémité
inférieure de la rehausse (3) (déjà raccourcie).
Marquer les trous 1 et 2 du gabarit de perçage (4)
sur la rehausse (3). S'assurer que le joint (2) entre la
rehausse (3) et la cuve (1) n'est pas endommagé.
Percer les trous avec un foret de Ø 6 mm.
Visser les 2 vis en acier inoxydable fournies dans
la rehausse (3) de manière à laisser un espace
d'env. 25 mm entre la tête de la vis et la rehausse (3).
Si nécessaire, le tube de rallonge télescopique fourni (7)
doit être monté afin d'atteindre la profondeur de pose
requise du capteur (niveau de repos).
Pour ce faire, introduire le tube de rallonge (7)
dans les deux clips inférieurs du support (5) et le
fixer avec les pièces opposées. Placer ensuite les
clips fournis en forme de 8 (8) sur le tube de rallonge de
façon à ce que le niveau de repos se trouve ensuite au
centre entre les deux clips.
Clipser le capteur dans les deux clips inférieurs prémon-
tés (6) du support (5) et le fixer avec les éléments de fixa-
tion.
Vérifier la position du repère du niveau de repos.
Accrocher le support sur les 2 vis en acier inoxydable.
Si nécessaire, resserrer les vis en acier inoxydable de
façon à pouvoir retirer le support sans effort tout en
garantissant un jeu minimal du support.
Le câble ne doit pas se situer dans la zone au-dessus du
capteur (dans l'eau).
016-286
Instructions de montage
27 / 56
