Inhaltszusammenfassung für Toom Modul

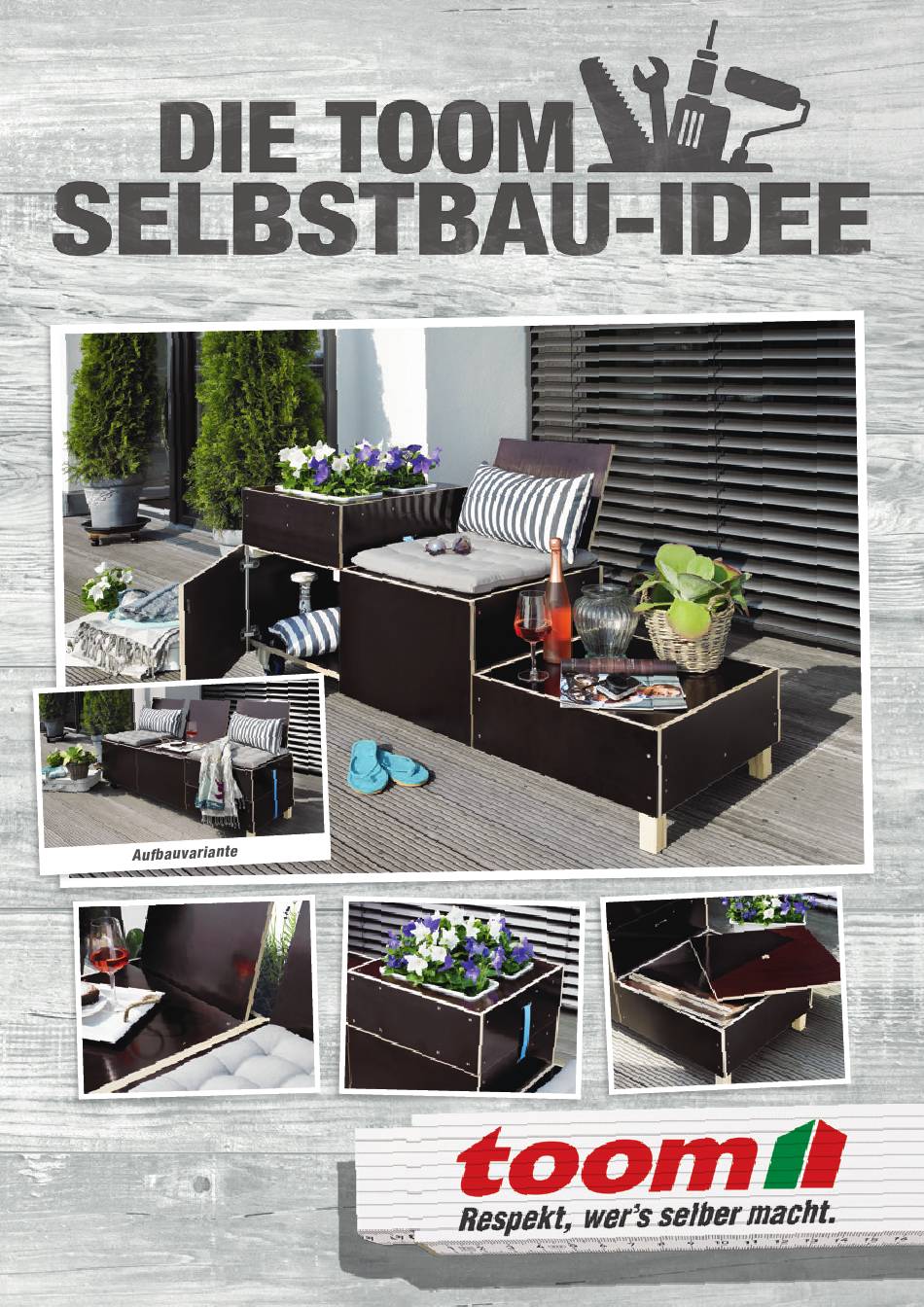

- Seite 1 Outdoorlounge „Modul“...
- Seite 2 Materialliste Fahrzeugplatte (Lehne), 15 mm, 470 x 470 mm, 3 St. Fahrzeugplatte (große Frontblende), 15 mm, 547 x 400 mm, 2 St. Fahrzeugplatte (kleine Frontblende), 15 mm, 545 x 197 mm, 1 St. Fahrzeugplatte (Aufsatz-Frontblende), 15 mm, 545 x 194 mm, 1 St. Fahrzeugplatte (seitliche Sitzfläche), 15 mm, 520 x 476 mm, 2 St.
- Seite 3 Zuschnitte von ihrer filmbeschichteten Seite, abgesehen von den Seitenwänden des Aufsatzes (12) und den Mittel- wänden (18), die beide zusätzlich einmal spiegelverkehrt ausgeführt werden sollten. Darüber hinaus sollten alle Schrauben gesenkt werden. Die toom Baumarkt GmbH schließt für Fehlgebrauch sowie fehlerhafte Montage jede Haftung aus. Schwierigkeitsgrad Anspruchsvoll Leicht Mittel...
- Seite 4 (22 und 23) Verbindungsleisten (24 und 25) in Ihrem toom Baumarkt auf die angegebenen Größen zuschneiden. Runden Sie alle Schnittkanten anschließend mit Schleifpapier ab. Um später alle Einzelteile miteinander verbinden zu können, bohren Sie zunächst alle Löcher für die Schraubverbindungen in die Fahrzeugplatten (5 und 6, 9 bis 15, 18 und 19).
- Seite 5 Zusätzlich zu den 5-mm-Löchern versehen Sie die mittige Sitzfläche (6), die Aufsatz-Seitenwände (12), die Seiten- wände XL und L (14 und 15) und die Mittelwände (18) mit Schlitzen. Bohren Sie hierzu im Abstand von 50 mm zwei Löcher mit einem 10-mm-Holzbohrer und sägen Sie den Bereich dazwischen mit einer Stichsäge heraus, so dass eine Schlitzbreite von 5 mm entsteht.
- Seite 7 In die Auflageleisten (22 und 23) und Verbindungsleisten (24 und 25) bohren Sie ebenfalls 5-mm-Löcher wie angegeben. Die Auflageleisten (22 und 23) und die Verbindungsleisten (24 und 25) unterscheiden sich darin, dass Letztere jeweils drei weitere seitliche Vorbohrungen benötigen. Auf der rauen Seite des Bodens (19) befestigen Sie die Füße (21).
- Seite 8 Verschrauben Sie die drei Schlitzwände (13) mit den Abstandhaltern (20) wie abgebildet seitlich und unten bündig. Verwenden Sie die 4,5 x 50er-Senkkopfschrauben (35). Beginnen Sie mit der Montage der Kiste D. Schrauben Sie hierzu die kurzen und langen Verbindungsleisten (25 und 24) wie abgebildet auf die raue Seite des Aufsatz-Bodens (8).
- Seite 9 10. Schrauben Sie dann mit den 4 x 30er- 4 24 Senkkopfschrauben (37) die beiden Aufsatz-Seitenwände (12), die Aufsatz-Rückwand (11) und die Aufsatz-Frontblende an die Verbindungsleisten (24 und 25). Die Aufsatz-Frontblende kleiner, so dass oben, unten und links eine 3-mm-Fuge bleibt. Die Aufsatz-Seitenwände (12) und die...
- Seite 10 Tipp: Zeichnen Sie den Versatz vorher an und legen Sie den gesamten Aufsatz zur Montage auf die Seite. (Detail) 12. Schließen Sie den Aufsatz, indem Sie eine seitliche Sitzfläche einsetzen und mit 4,5 x 50er-Senkkopf- schrauben (35) festziehen. Anschließend können Sie die Blumenkästen (28) in die Ausschnitte im Aufsatz- Boden...
- Seite 11 13. Zur Herstellung der Kiste C verbinden Sie zwei kurze und zwei lange Auflageleisten (23 und 22) mit kleinen Winkelverbindern (26) und 4 x 12er-Rundkopfschrauben (34) zu einem Rahmen. 26/34 14. An diesem Rahmen befestigen Sie mit 4 x 30er-Senkkopfschrauben (37) Seitenwand S (17), Seitenwand M (16), die kleine Rückwand...
- Seite 12 15. Platzieren Sie jetzt die Kiste C auf dem Boden (19), so dass diese auf der rechten Seite bündig abschließt. Befestigen Sie diese mit 4,5 x 50er-Senkkopfschrauben (35) wie abgebildet. Ansicht Rückseite 35 (von unten) 16. Mit 4,5 x 50er-Senkkopfschrauben (35) montieren Sie jetzt die Kisten A und B.
- Seite 13 17. Anschließend stellen Sie beide Kisten genau nebeneinander und schrauben die große Rückwand 4,5 x 50er-Senkkopfschrauben (35) auf. Verbinden Sie zusätzlich die beiden Mittelwände (18) mit 3,5 x 25er- Senkkopfschrauben (38). Für diese Verbindung müssen Sie die Löcher noch mit einem 4-mm-Holzbohrer vorbohren.
- Seite 14 19. Verbinden Sie noch die Kisten B und C, indem Sie drei 3,5 x 25er-Senk- kopfschrauben (38) durch die Seiten- wand S (17) in die Seitenwand L (15) schrauben − auch hierfür müssen die Löcher noch vorgebohrt werden. Setzen Sie den Deckel so ein, dass er auf den Auflageleisten (22 und 23)
- Seite 15 Zum Schluss stecken Sie nur noch die Lehnen ein. Wenn Sie nun drei Sitzplätze haben möchten, stellen Sie die Kiste D mit der Öffnung für die Blumenkästen nach unten auf die Kiste C und stecken Sie oben die dritte Lehne ein.
- Seite 16 Kiste A. Damit diese Kiste D nicht verrutschen kann, ziehen Sie auch hier den Zurrgurt (39) durch die entsprechenden Schlitze und ziehen ihn fest. Kiste D Kiste A Kiste B Kiste C Fertig! Weitere Selbstbau-Ideen finden Sie in Ihrem toom Baumarkt und unter www.toom.de/kreativwerkstatt Code scannen und weitere Selbstbau-Ideen entdecken...
