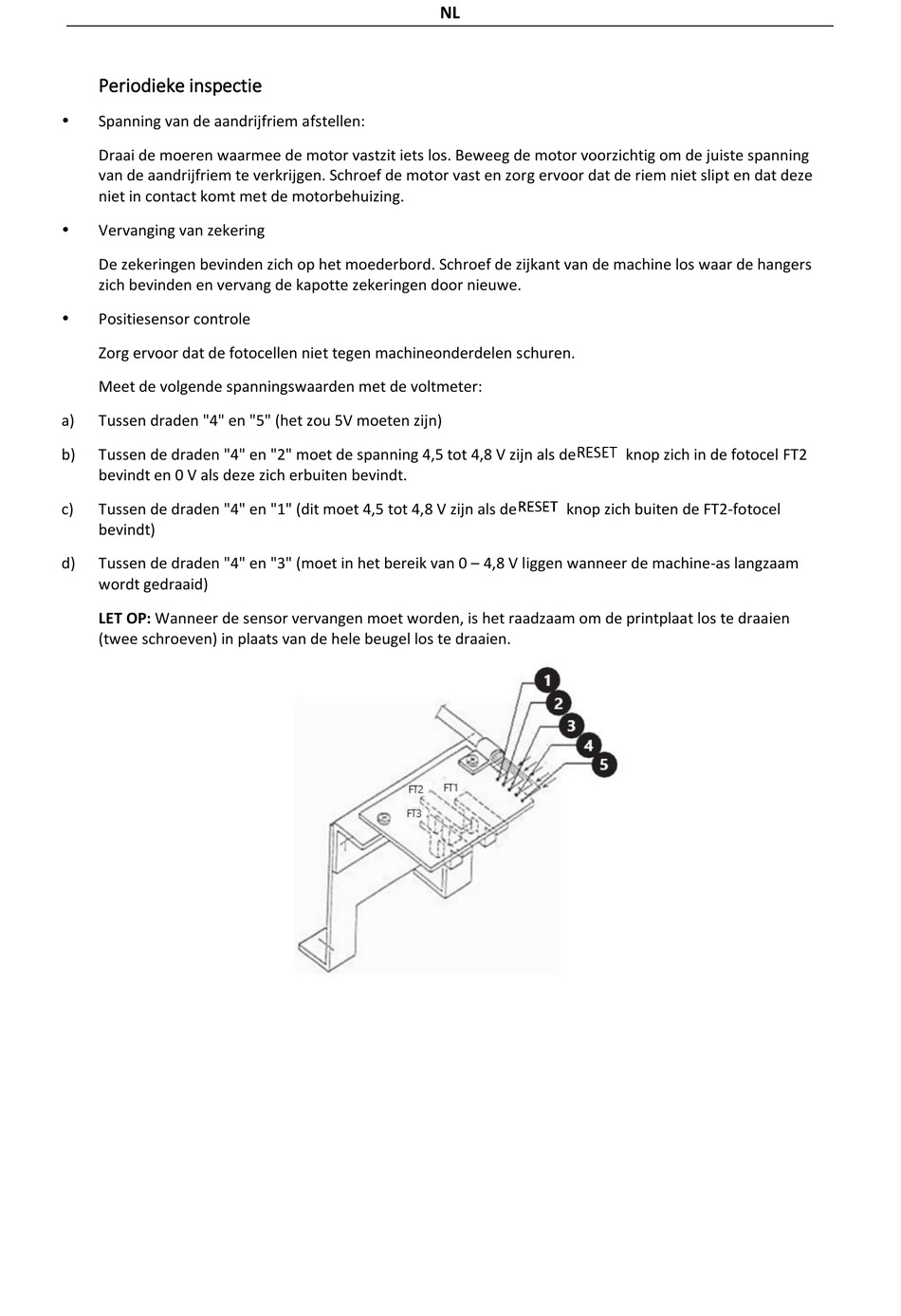

Periodieke inspectie

Spanning van de aandrijfriem afstellen:
Draai de moeren waarmee de motor vastzit iets los. Beweeg de motor voorzichtig om de juiste spanning
van de aandrijfriem te verkrijgen. Schroef de motor vast en zorg ervoor dat de riem niet slipt en dat deze
niet in contact komt met de motorbehuizing.

Vervanging van zekering
De zekeringen bevinden zich op het moederbord. Schroef de zijkant van de machine los waar de hangers
zich bevinden en vervang de kapotte zekeringen door nieuwe.

Positiesensor controle
Zorg ervoor dat de fotocellen niet tegen machineonderdelen schuren.
Meet de volgende spanningswaarden met de voltmeter:
a) Tussen draden "4" en "5" (het zou 5V moeten zijn)
b) Tussen de draden "4" en "2" moet de spanning 4,5 tot 4,8 V zijn als de
bevindt en 0 V als deze zich erbuiten bevindt.
c) Tussen de draden "4" en "1" (dit moet 4,5 tot 4,8 V zijn als de
bevindt)
d) Tussen de draden "4" en "3" (moet in het bereik van 0 – 4,8 V liggen wanneer de machine-as langzaam
wordt gedraaid)
LET OP: Wanneer de sensor vervangen moet worden, is het raadzaam om de printplaat los te draaien
(twee schroeven) in plaats van de hele beugel los te draaien.
