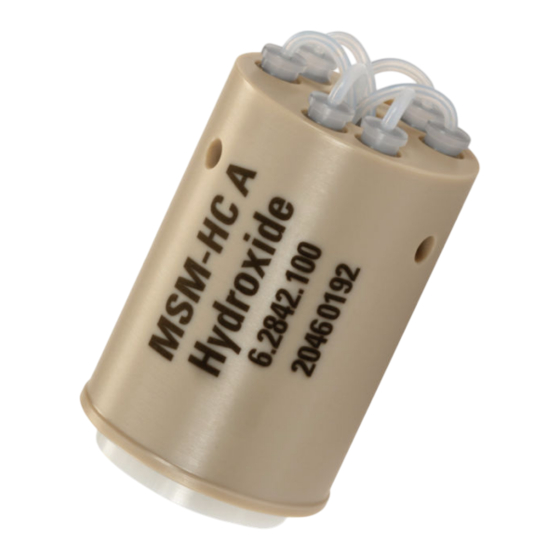

MSM-HC Rotor A, Hydroxid (6.2842.100)
IC-Anionensuppressor MSM Hydroxid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
IC Anion Suppressor MSM Hydroxide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Supresor de aniones CI, MSM Hydroxid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Suppresseur d'anions CI MSM Hydroxyde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
DE
IC-Anionensuppressor MSM Hydroxid
Dieses Merkblatt enthält Angaben zur Reinigung, zur Regeneration und zu den technischen Daten des Metrohm
Suppressor Modules "MSM" sowie zum Austausch der folgenden Ersatzteile:
MSM-HC Rotor A, Hydroxid (6.2842.100)
￭
Anschlussstück (6.2835.010)
￭
Der MSM-HC Rotor A, Hydroxid ist für Applikationen mit Hydroxideluenten geeignet. Der MSM-HC Rotor A, Hydro-
xid wird in Systemen mit kontinuierlicher Eluentenherstellung verwendet.
Standardbedingungen für MSM-HC Rotor A, Hydroxid
Mit Metrosep A Supp 21: Gradienten mit 18 ... 80 mmol/L KOH
￭
Mit Metrosep A Supp 19: Isokratischer Betrieb mit 38 mmol/L KOH
￭
Mit Metrosep A Supp 18: Isokratischer Betrieb mit 23 mmol/L KOH
￭
Technische Daten
Rotor
Aufbau
Kapazität
Totvolumen
Regeneration
8.0108.8038ML / v1 / 2024-10-31
MSM-HC Rotor A, Hydroxid
Micro-packed-bed-Suppressor, robust, chemisch resistent
2.3 meq (2300 µmol)*
< 120 µL
Chemische Regeneration mit STREAM oder externe Spülung mit Reinstwasser
MSM-HC Rotor A, Hydroxid
8.0108.8038ML / v1 / 2024-10-31
Leaflet
5
1/16
Werbung
Verwandte Anleitungen für Metrohm MSM-HC Rotor A
Inhaltszusammenfassung für Metrohm MSM-HC Rotor A
- Seite 1 ￭ Anschlussstück (6.2835.010) ￭ Der MSM-HC Rotor A, Hydroxid ist für Applikationen mit Hydroxideluenten geeignet. Der MSM-HC Rotor A, Hydro- xid wird in Systemen mit kontinuierlicher Eluentenherstellung verwendet. Standardbedingungen für MSM-HC Rotor A, Hydroxid Mit Metrosep A Supp 21: Gradienten mit 18 … 80 mmol/L KOH ￭...
- Seite 2 Rotor MSM-HC Rotor A, Hydroxid Maximale Flussrate Keine irreversiblen Beschädigungen möglich Rückdrucklimitationen Keine irreversiblen Beschädigungen möglich, kein spezifischer Rückdruck erforderlich Lösungsmittelstabilität 100 % lösungsmittelstabil Bei Applikationen mit kontinuierlicher Eluentenherstellung max. 20 % Methanol Temperaturbereich Keine Limitierung Anwendung Hochkapazitiver MSM-Rotor für Hydroxidgradientenapplikationen oder isokratische...
- Seite 3 4. Das Reinstwasser durch die Regenerierlösung für den kontinuierlichen Betrieb ersetzen. Reinigen Suppressor – Bestandteile Überwurfmutter Anschlussstück (6.2835.010) MSM-HC Rotor A, Hydroxid Transparentes Suppressorgehäuse Kontrollfenster Eine Reinigung des MSM kann in folgenden Fällen nötig sein: Erhöhter Rückdruck auf den Anschlussschläuchen des MSM.
- Seite 4 2. Den MSM demontieren. a. Die Überwurfmutter (1) vom Gehäuse (4) abschrauben. b. Das Anschlussstück (2) zusammen mit dem Rotor (3) aus dem Gehäuse herausziehen. HINWEIS: Falls der Rotor im Gehäuse stecken bleibt, dann können Sie ihn wie folgt herausstossen: Einen spitzen Gegenstand in das Kontrollfenster (5) im Gehäuse (4) stecken und den Rotor damit heraus- stossen.
- Seite 5 ￭ Connecting piece (6.2835.010) ￭ The MSM-HC Rotor A, Hydroxide is suitable for applications with hydroxide eluents. The MSM-HC Rotor A, Hydrox- ide is used in systems with continuous eluent production. Standard conditions for MSM-HC Rotor A, Hydroxide With Metrosep A Supp 21: Gradients with 18–80 mmol/L KOH ￭...
- Seite 6 Regenerating Standard regeneration solution 0.2 mol/L H ￭ If the suppressor units are loaded with certain heavy metals (such as iron) or organic contamination for long periods, then the standard regeneration solution may no longer be able to completely remove them. This constantly reduces the capacity of the suppressor units, which results in reduced phosphate sensitivity in mild cases and a large increase in the baseline in severe cases.
- Seite 7 4. Replace the ultrapure water with regeneration solution for continuous operation. Cleaning Suppressor – Parts Coupling nut Connecting piece (6.2835.010) MSM-HC Rotor A, Hydroxide Transparent suppressor housing Inspection window In the following cases, it may be necessary to clean the MSM: Increased backpressure at the MSM's connection tubing.
- Seite 8 5. Reinsert the rotor into the housing. CAUTION: The rotor may be destroyed during start-up if it is not inserted correctly. a. Insert the rotor (3) into the housing (4) in such a way that the tubing connections on the rear of the rotor fit into the corresponding recesses inside the housing and 1 of the 3 holes of the rotor is visible from below in the inspection window (5) of the housing (4).
- Seite 9 Pieza de conexión (6.2835.010) ￭ El MSM-HC Rotor A, Hydroxid es adecuado para aplicaciones con eluyentes de hidróxido. El MSM-HC Rotor A, Hydroxid se utiliza en sistemas con una continua producción de eluyente. Condiciones estándar para MSM-HC Rotor A, Hydroxid Con Metrosep A Supp 21: Gradientes con 18…80 mmol/L KOH...
- Seite 10 NOTA En caso de que el ácido fosfórico haya sido utilizado una vez como solución de regeneración para el sistema CI, la regeneración deberá seguir haciéndose con ácido fosfórico. Si la regeneración vuelve a realizarse con ácido sulfúrico, esto puede causar anomalías en la línea base. El MSM puede regenerarse con la bomba peristáltica o con un Dosino.
- Seite 11 Limpiar Supresor – Componentes Tuerca de unión Pieza de conexión (6.2835.010) MSM-HC Rotor A, Hydroxid Carcasa del supresor transparente Ventana de inspección Puede ser necesario limpiar el MSM en los siguientes casos: Aumento de la presión de retorno en los tubos de conexión del MSM.
- Seite 12 Suppresseur d'anions CI MSM Hydroxyde Cette feuille de renseignement contient des informations sur le nettoyage, la régénération et sur les caractéristiques techniques du Metrohm Suppressor Module « MSM », ainsi que sur le remplacement des pièces de rechange suivan- tes : MSM-HC Rotor A, hydroxyde (6.2842.100)
- Seite 13 Conditions standard du MSM-HC Rotor A, hydroxyde Avec Metrosep A Supp 21 : gradients de 18 à 80 mmol/L KOH ￭ Avec Metrosep A Supp 19 : fonctionnement isocratique avec 38 mmol/L KOH ￭ Avec Metrosep A Supp 18 : fonctionnement isocratique avec 23 mmol/L KOH ￭...
- Seite 14 Nettoyage Suppresseur – Composants Raccord union Pièce de connexion (6.2835.010) MSM-HC Rotor A, hydroxyde Boîtier du suppresseur transparent Fenêtre de contrôle Un nettoyage du MSM peut s'avérer utile dans les cas suivants : Contre-pression élevée sur les tuyaux de connexion du MSM.
- Seite 15 Engorgement irrémédiable du MSM (les solutions ne peuvent plus être transportées via le MSM). ￭ Blocage irrémédiable du MSM (le MSM ne peut plus changer de position). ￭ Procédure 1. Séparer le MSM du système CI. a. Dans le logiciel, arrêter le matériel et patienter jusqu'à ce que la pression ait disparu dans la pompe haute pression.
- Seite 16 2. Démonter le MSM. a. Dévisser le raccord union (1) du boîtier (4). b. Retirer la pièce de connexion (2) avec le rotor (3) du boîtier. AVIS : si le rotor reste coincé dans le boîtier, procéder comme suit pour l'extraire : Insérer un objet pointu dans la fenêtre de contrôle (5) du boîtier (4) et extraire ainsi le rotor.
