elero RolTop M10-868-K Betriebs- Und Montageanleitung

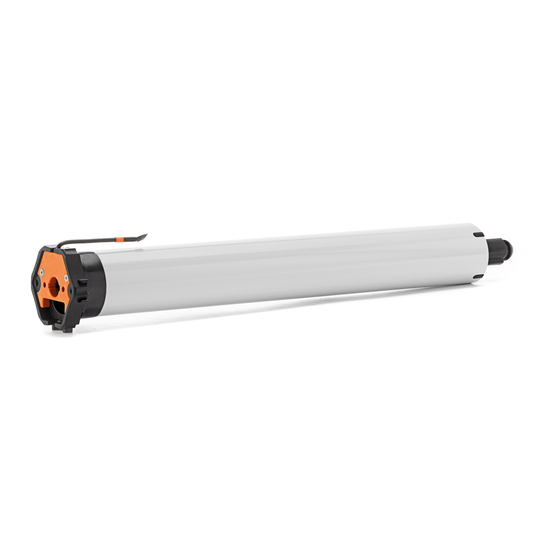

Rollladenantrieb RolTop/D+ NHK
Inhaltsverzeichnis
1 Betriebs- und Montageanleitung
2 Allgemeines zur Anleitung
2.1 Normen und Richtlinien
2.2 Bestimmungsgemäße Verwendung
2.3 Vorhersehbare Fehlanwendung
2.4 Gewährleistung und Haftung
2.5 Kundendienst des Herstellers
3 Sicherheit
3.1 Allgemeine Sicherheitshinweise
3.2 Gestaltung der Sicherheitshinweise
4 Produktbeschreibung
4.1 Lieferumfang
4.2 Zubehör
5 Montage
5.1 Mechanische Befestigung
5.2 Elektrischer Anschluss
5.3 Anschlussbeispiel RolTop/D+ NHK
230 V / 50 Hz
5.4 Parallelschaltung
5.5 Inbetriebnahme
5.5.1 Automatisches Einlernen der Endlagen
5.5.2 Manuelles Einlernen der Endlagen
5.5.3 Ändern / Löschen der Endlagen
und Löschen der Entlastungsfunktion
5.6 Betrieb mit Nothandkurbel
6 Fehlersuche
7 Instandhaltung
8 Reparatur
9 Herstelleradresse
10 Demontage und Entsorgung
11 Konformitätserklärung
12 Technische Daten und Maße
12.1 RolTop/D+ M NHK
Rollladenantrieb RolTop/D+ NHK
1
1 Betriebs- und Montageanleitung
1
Befolgen Sie für eine sichere und ordnungsgemäße Ver-
1
wendung diese Anweisungen. Alle Montageanweisungen
befolgen, da falsche Montage zu ernsthaften Verletzungen
1
führen kann. Bewahren Sie die Anleitung zum späteren
Nachschlagen auf.
2
Die deutsche Betriebsanleitung ist die Originalfassung.
2
Alle anderssprachigen Dokumente stellen Übersetzungen
der Originalfassung dar.
2
Alle Rechte für den Fall der Patent-, Gebrauchsmuster-
2 oder Geschmacksmustereintragung vorbehalten.
2 Allgemeines zur Anleitung
2
2
Die inhaltliche Gliederung ist an den Lebensphasen des
elektrischen Motorantriebs (im Folgenden als „Produkt"
3
bezeichnet) orientiert.
Der Hersteller behält sich Änderungen der in dieser Bedie-
3
nungsanleitung genannten technischen Daten vor. Sie kön-
nen im Einzelnen von der jeweiligen Ausführung des Pro-
3
dukts abweichen, ohne dass die sachlichen Informationen
grundsätzlich verändert werden und an Gültigkeit verlieren.
3
Der aktuelle Stand der technischen Daten kann jederzeit
beim Hersteller erfragt werden. Etwaige Ansprüche können
4
hieraus nicht geltend gemacht werden. Abweichungen von
4 Text- und Bildaussagen sind möglich und von der tech-
nischen Entwicklung, Ausstattung und vom Zubehör des
Produkts abhängig. Über abweichende Angaben zu Son-
5 derausführungen informiert der Hersteller mit den Verkaufs-
unterlagen. Sonstige Angaben bleiben hiervon unberührt.
5
2.1 Normen und Richtlinien
5
Bei der Ausführung wurden die grundlegenden Sicherheits-
und Gesundheitsanforderungen der zutreffenden Gesetze,
5
Normen und Richtlinien angewandt. Die Sicherheit wird
durch die Konformitätserklärung (siehe „Konformitätserklä-
5
rung") bestätigt. Alle Angaben zur Sicherheit in dieser Be-
triebsanleitung beziehen sich auf die derzeit in Deutschland
gültigen Gesetze und Verordnungen. Alle Angaben in der
6
Betriebsanleitung sind jederzeit uneingeschränkt zu befol-
gen. Neben den Sicherheitshinweisen in dieser Betriebs-
6
anleitung müssen die am Einsatzort geltenden Vorschriften
zur Unfallverhütung, zum Umweltschutz und zum Arbeits-
6
schutz beachtet und eingehalten werden. Vorschriften und
Normen für die Sicherheitsbewertung sind in der Konformi-
6
tätserklärung zu finden.
2.2 Bestimmungsgemäße Verwendung
6
Das Produkt ist für den Einsatz im Fassadenbau zum An-
6
trieb von elektrisch angetriebenen Sonnenschutzeinrichtun-
gen vorgesehen.
6
Maßgebend für die Bestimmung des Antriebes ist das elero
7
Berechnungsprogramm für Antriebe
(http://elero.de/antriebsberechnung/).
7
Weitere Einsatzmöglichkeiten müssen vorher mit dem
Hersteller, elero GmbH Antriebstechnik (siehe „Adresse")
8
abgesprochen werden.
Für die aus der nicht bestimmungsgemäßen Verwendung
des Produkts entstehenden Schäden haftet allein der Be-
treiber. Für Personen- und Sachschäden, die durch Miss-
brauch oder aus Verfahrensfehlern, durch unsachgemäße
Bedienung und Inbetriebnahme entstehen, übernimmt der
Hersteller keine Haftung.
138209001_DE1020
