Combogard
Tastatur 3075, 3090
3075
Federscheibe -wie abgebildet- in die Lagerscheibe einsetzen und beides von hinten in die
Befestigungsplatte legen.
Die Befestigungsplatte wird mit den mitgelieferten Schrauben (
Senkkopfschrauben befestigt.
Die Vierkantspindel ablängen und gut entgraten.
Länge: Türdicke (Front außen → Montagefläche) + 11 mm.
Kabel in die Aussparung der Spindel legen.
Stecker durch die Lagerscheibe stecken. Spindel so gegen die beiden Federlaschen
drücken, dass das Kabel seitlich (frei) liegt und Spindel ganz nach innen schieben.
Die zwei Federlaschen halten die Spindel fest. Die Tastatur ist nicht mehr demontierbar.
Schutzröhrchen ablängen (=Türstärke) und von der Türinnenseite über Kabel und Spindel
schieben.
Auf der Türinnenseite Kabelschutzring auf Kabel und Spindel schieben, bis er mit der
glatten Fläche an der Montagefläche anliegt und das Kabel seitlich im Ausschnitt
herausgeführt wird.
(Schlossmontage Seite 4+8+9)
CLAVIS-DEUTSCHLAND GmbH
Schillerstraße. 47-51, 34117 Kassel
3090
7
Tel:
+49 561/ 988 499- 0
Fax:
+49 561/ 988 499- 99
oder

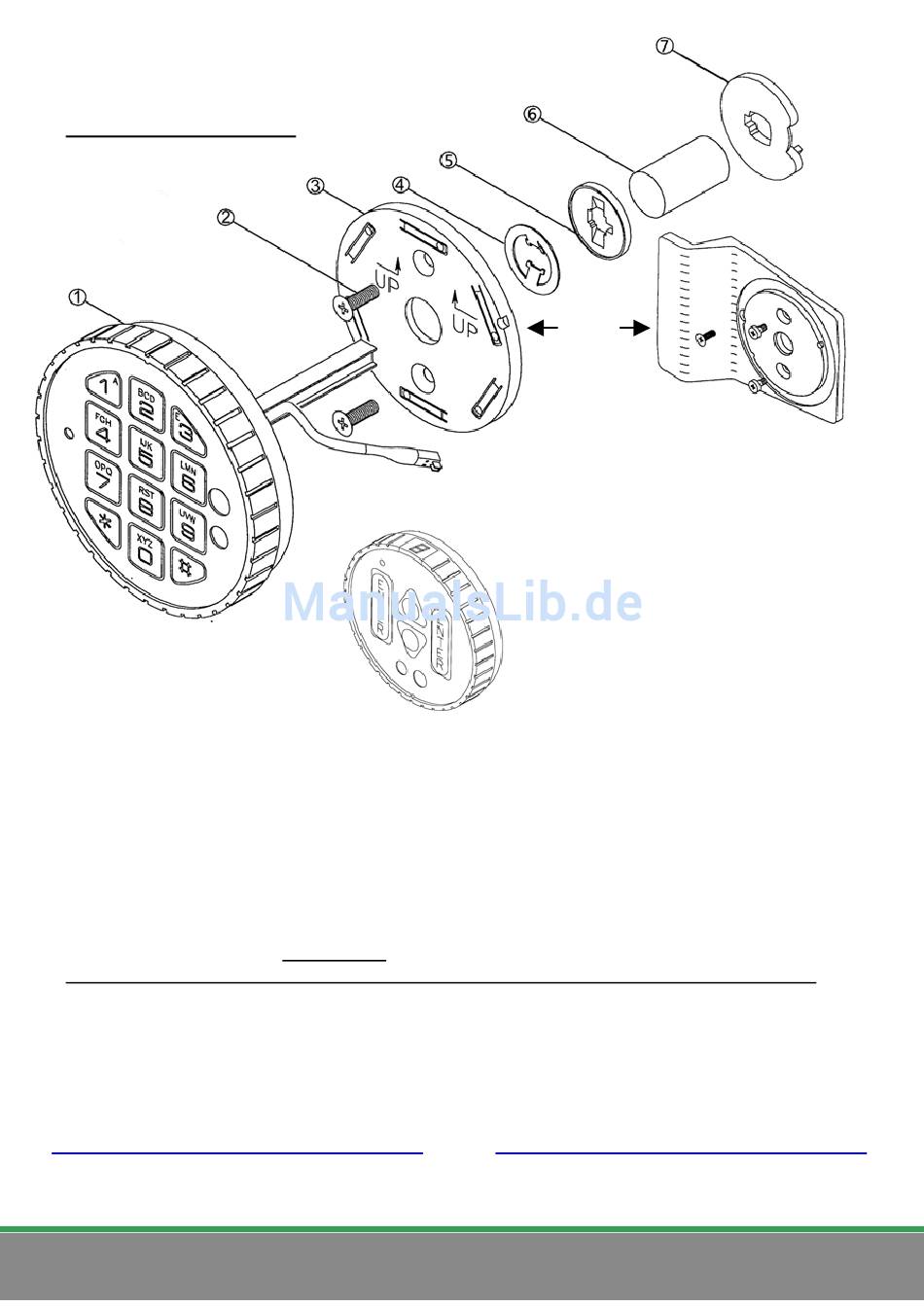

1) Eingabeeinheit 3075
oder 3090
2) M4-Senkkopfschrauben
(nicht im Lieferumfang)
3) Grundplatte 2117,
Griffplatte 2108 oder
Chrom-Rosette 3042
(ohne Abb.)
4) Federscheibe 3066
5) Lagerscheibe 2116
6) Schutzröhrchen 390
7) Kabelschutzring 2754
US 8-32) oder M4
http://www.clavis-deutschland.de
email: info@clavis-deutschland.de
2108
-
