- Seite 1 BEDIENUNGSANLEITUNG Synexis Drahtloses Führungssystem...
-
Seite 2: Inhaltsverzeichnis
Synexis – Inhalt Sicherheitsinformationen ..............Seite Ladegeräte Synexis C8, C10, C30. -
Seite 3: Sicherheitsinformationen
• BEFOLGEN Sie die aufgeführten Bedienungs- und Sicherheitshinweise. Haftungsausschluss • Die Firma beyerdynamic GmbH & Co. KG übernimmt keine Haftung für Schäden am Produkt oder Verletzungen von Personen aufgrund un- achtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts. -
Seite 4: Stationärer Sender Synexis Ts8, Ladegerät Synexis C8, C10, C20, C30, Chp
• Setzen Sie das Gerät nicht ein, wenn der Netzstecker beschädigt ist. • Wenn Sie defektes oder ungeeignetes Zubehör anschließen, kann das Gerät beschädigt werden. Verwenden Sie daher nur die von beyerdynamic lieferbaren oder empfohlenen Anschlusskabel. • Kaskadieren bzw. verbinden Sie nicht mehr als 6 Ladegeräte Synexis C8 oder C10 miteinander. -
Seite 5: Handsender Synexis Th8, Taschensender Synexis Tp8, Taschenempfänger Synexis Rp8
Synexis – Sicherheitsinformationen Handsender Synexis TH8, Taschensender Synexis TP8, Taschenempfänger Synexis RP8 • Schützen Sie den Sender/Empfänger vor Feuchtigkeit, Herunterfallen und Schlag. Sie könnten sich oder andere verletzen bzw. den Sender beschädigen. • Schalten Sie den Sender/Empfänger vor dem Batteriewechsel unbedingt aus. Handsender Synexis TH8 •... -
Seite 6: Taschenempfänger Synexis Rp8

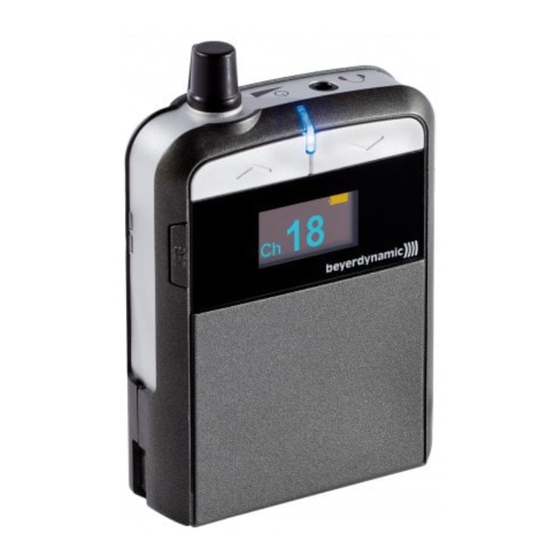

Synexis – Taschenempfänger Synexis RP8 Taschenempfänger Synexis RP8 Bedienelemente Kopfhörerbuchse, Klinke 3,5 mm LED für Betriebsanzeige und Ladestatus (siehe Kapitel „Synexis Ladegeräte“) Ein-/Ausschalter und Lautstärkeregler Set-Taste Ladekontakte Batteriefachdeckel Gürtelclip Kanalwahltasten OLED-Display zur Anzeige des Kanals, Batteriestatus, Frequenz und Kanalwahlsperrfunktion (im Auslieferzustand mit Schutzfolie) Halterung für Umhängekordel Batteriefach Batterien einlegen... -
Seite 7: Anzeige Batteriestatus
LED blinkt rot ....Fehler Anschluss Kopfhörer • Schließen Sie einen beyerdynamic Kopfhörer mit Mono- oder Stereoklinke 3,5 mm an der Kopfhörerbuchse Ein-/Ausschalten - Regeln der Lautstärke •... -
Seite 8: Handsender Synexis Th8
Synexis – Handsender Synexis TH8 Handsender Synexis TH8 Bedienelemente Mikrofonkopf, Elektretkondensator, Nierencharakteristik LED für Mute-Status und Ladestatus (siehe Kapitel „Synexis Ladegeräte“) Taste mit Mute-Funktion (Stummschaltung) Pfeiltasten für Kanalwahl und Frequenzanzeige OLED-Display zur Anzeige von Batteriestatus, Kanal, Frequenz und Mute-Funktion (im Auslieferzustand mit Schutzfolie) Ein/Aus und Set-Taste Batteriefach Empfindlichkeitsschalter Hi/Low... -
Seite 9: Batterien Einlegen
Synexis – Handsender Synexis TH8 Batterien einlegen • Schieben Sie den Batteriefachdeckel nach unten und öffnen Sie das Batterie- fach • Legen Sie die mitgelieferten NiMH-Akkus polungsrichtig ein. Vor der ersten Inbetriebnahme müssen Sie die Akkus im Handsender z.B. mit dem Ladegerät Synexis C8 aufladen. -
Seite 10: Kanal Einstellen
Synexis – Handsender Synexis TH8 Kanal einstellen • Drücken Sie den Ein-/Ausschalter und eine der beiden Pfeiltasten 2 Sekunden, bis die Kanalanzeige anfängt zu blinken. • Stellen Sie mit der oberen oder unteren Pfeiltaste den gewünschten Kanal ein. • Der Kanal wird nach ca. 2 Sekunden automatisch gespeichert oder sofort, wenn Sie kurz auf den Ein-/Ausschalter drücken. -
Seite 11: Taschensender Synexis Tp8
Synexis – Taschensender Synexis TP8 Taschensender Synexis TP8 Bedienelemente Ein-/Ausschalter LED für Betriebsanzeige und Ladestatus (siehe Kapitel „Synexis Ladegeräte“) Druckschalter für Mute-Funktion Mikrofon (Stummschaltung) Anschluss für Mikrofon, 4-pol. Mini-XLR Set-Taste Line-In-Eingang für den Anschluss einer Audiosignalquelle z.B. MP3 Player, Stereoklinke 3,5 mm Gürtelclip Batteriefachdeckel Ladekontakte rechts und links... -
Seite 12: Anzeige Batteriestatus
Position „Mid“ = Schalter auf „M“ stellen Position „High“ = Schalter auf „H“ stellen Anschluss Mikrofon • Schließen Sie ein beyerdynamic Mikrofon an der 4-pol. Mini-XLR-Buchse Achten Sie auf ein korrektes Einrasten des Steckers. Hinweis • Um Knackgeräusche beim Empfänger Synexis RP8 zu vermeiden, sollten Sie das Mikrofon nur im ausgeschalteten Zustand anschließen oder entfernen. -
Seite 13: Frequenz Anzeigen
Synexis – Taschensender Synexis TP8 Kanal einstellen und sperren • Wählen Sie mit einer der beiden Kanalwahltasten den gewünschten Kanal aus. • Wenn Sie die Kanalwahltaste loslassen, wird der Kanal nach ca. 3 Sekunden automatisch gespeichert. • Um den eingestellten Kanal zu sperren, damit er nicht versehentlich verstellt werden kann, halten Sie die Set-Taste ca. -
Seite 14: Stationärer Sender Synexis Ts8
Synexis – Stationärer Sender Synexis TS8 Stationärer Sender Synexis TS8 Bedienelemente Ein-/Ausschalter Pegelsteller Mikrofoneingang Pegelsteller AUX-Eingang OLED-Display zur Anzeige von Kanal, NF-Pegel, Frequenz und Kanalwahlsperrfunktion (im Auslieferzustand mit Schutzfolie) Kanalwahltasten Set-Taste Pegelsteller Kopfhörer Kopfhöreranschluss, 6,35 mm Stereo (Mix aus Aux und Input. Nur Aux für Einzeldolmetscheranwendung auf Anfrage.) Antennenausgang, 50 Ohm, TNC AUX-Ausgang, Cinch, Stereo... -
Seite 15: Kanal Einstellen Und Sperren
Synexis – Stationärer Sender Synexis TS8 Kanal einstellen und sperren • Stellen Sie den Kanal mit den Pfeiltasten ein. • Drücken Sie auf die obere oder untere Pfeiltaste , bis der gewünschte Kanal im Display angezeigt wird. • Lassen Sie die Taste los, damit der Kanal gespeichert wird. -
Seite 16: Ladegeräte Synexis C8 / C10 / C20 / C30 / Chp
Synexis – Ladegeräte Synexis C8 / C10 / C 20 / C30 / CHP Ladegeräte Synexis C8 / C10 / C20 / C30 / CHP Bedienelemente Synexis C8 Ladestatus Handsender Ladefach Handsender Betriebskontroll-LED Ladefächer Taschensender / Taschenempfänger Masse Sicherung Netzanschluss Anschluss zum Durchschleifen eines weiteren Ladegerätes... - Seite 17 Synexis – Ladegeräte Synexis C8 / C10 / C 20 / C30 / CHP Synexis C10 Betriebskontroll-LED Ladefächer Taschensender / Taschenempfänger Masse Sicherung Netzanschluss Anschluss zum Durchschleifen eines weiteren Netzgerätes...
- Seite 18 Synexis – Ladegeräte Synexis C8 / C10 / C 20 / C30 / CHP Synexis C20 DC-Anschluss für Netzteil Ein-/Ausschalter mit LED Ladefach Handsender Ladefächer Taschensender / Taschenempfänger Synexis C30 Ladefächer Taschensender / Taschenempfänger Optionales Ladefach Handsender Lüfter Lüfter Sicherungen Netzanschluss...
- Seite 19 Synexis – Ladegeräte Synexis C8 / C10 / C 20 / C30 / CHP Synexis CHP DC-Anschluss für Netzteil Ladefächer Taschensender / Taschenempfänger / Handsender Vorsicht Taschensender/-empfänger und Handsender können nicht gleichzeitig in dasselbe Ladefach eingesetzt werden! Synexis CHP mit Taschensender/-empfänger und Handsender Synexis CHP mit Taschensender/-empfänger...
-
Seite 20: Verwendung Der Ladegeräte
Die Synexis Ladegeräte wurden speziell für die Aufladung der Akkus im Taschenempfänger Synexis RP, Taschensender Synexis TP und Hand- sender Synexis TH entwickelt. • Synexis C8 bietet 8 Ladefächer für den Taschenempfänger Synexis RP bzw. Taschensender Synexis TP sowie ein Ladefach für den Hand- sender Synexis TH. •... - Seite 21 Synexis – Ladegeräte Synexis C8 / C10 / C 20 / C30 / CHP Synexis C20 • Stellen Sie den Koffer waagerecht ab und öffnen Sie den Deckel ganz bis zum Anschlag. • Schließen Sie das Netzteil am Ladekoffer Synexis C20 und am Netz an.
-
Seite 22: Ladevorgang
Synexis – Ladegeräte Synexis C8 / C10 / C 20 / C30 / CHP Synexis CHP • Schließen Sie das Steckernetzteil am Ladegerät und an der Netzsteckdose an. • Das Ladegerät hat keinen separaten Ein-/Ausschalter und ist beim Anschluss ans Netz sofort betriebsbereit. Möchten Sie das Ladegerät aus- schalten, trennen Sie es vom Netz, indem Sie das Steckernetzteil aus der Netzsteckdose ziehen. -
Seite 23: Hinweise Für Den Störungsfreien Betrieb
Synexis – Problemlösung Hinweise für den störungsfreien Betrieb • Überprüfen Sie, ob Sender und Empfänger auf derselben Frequenz arbeiten. • Überprüfen Sie den Ladezustand der Akkus und laden Sie ggf. die Akkus auf. • Die Reichweite hängt u.a. von den örtlichen, baulichen Gegebenheiten ab. Sie kann durch Abschattungen durch Metallwände (z.B. in Auf- zugskabinen), hohe Fertigungsmaschinen, Reflexionen an metallischen Gegenständen deutlich reduziert werden. -
Seite 24: Komponenten
Synexis – Komponenten Komponenten Synexis RP8 Taschenempfänger, Frequenzbereich 8xx MHz ..........Best.-Nr. 722.308 Synexis TH8 Handsender, Frequenzbereich 8xx MHz. -
Seite 25: Frequenzen
Synexis – Frequenzen Frequenzen Kanalanzeige Frequenz 863,15 MHz* 863,35 MHz* 863,65 MHz* 864,05 MHz* 864,35 MHz* 864,55 MHz* 864,85 MHz* 863,25 MHz* 863,55 MHz 863,75 MHz* 864,45 MHz 864,15 MHz 864,65 MHz* 863,45 MHz* 863,95 MHz 864,25 MHz * 864,75 MHz 863,85 MHz * * = Unverbindlich empfohlene Frequenzen für Simultanbetrieb bei optimalen HF-Umgebungen. -
Seite 26: Technische Daten
Synexis – Technische Daten Technische Daten Taschenempfänger Synexis RP8 Oszillationstyp ......PLL Einkanal Trägerfrequenzband ..... . 863,15 - 864,85 MHz Einstellbare Frequenzen . - Seite 27 *Für eine interne Umschaltung auf „Aux“ setzen Sie sich bitte mit der Serviceabteilung bei beyerdynamic in Verbindung. **Für eine interne Umschaltung der HF-Leistung setzen Sie sich bitte mit der Serviceabteilung bei beyerdynamic in Verbindung. Bitte beachten Sie die länderspezifischen Bestimmungen.
