Phywe 07021-12 Betriebsanleitung

PHYWE Systeme GmbH & Co. KG
Robert-Bosch-Breite 10
D-37079 Göttingen
Telefon +49 (0) 551 604-0
Fax +49 (0) 551 604-107
E-mail info@phywe.de
Betriebsanleitung
Das Gerät entspricht
den zutreffenden
EG-Rahmenrichtlinien
INHALTSVERZEICHNIS
1 SICHERHEITSHINWEISE
2 ZWECK UND EIGENSCHAFTEN
3 FUNKTIONS- UND BEDIENELEMENTE
4 HANDHABUNG
5 HINWEISE
6 GERÄTELISTE
7 GARANTIEHINWEIS
8 ENTSORGUNG
www.phywe.com, © All rights reserved
Analoges Multimeter, 500V AC/DC, 10A DC, 20MΩ

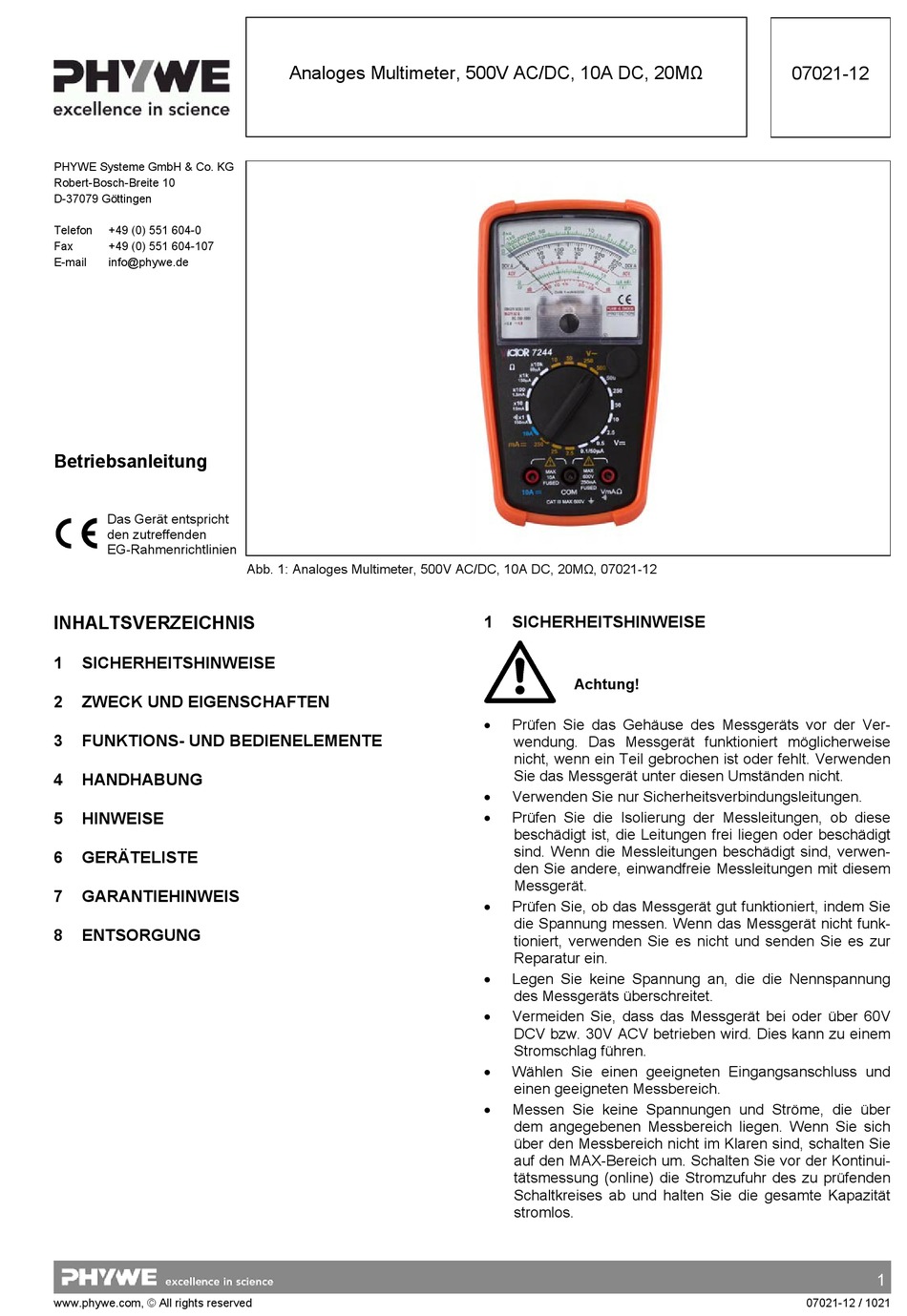

Abb. 1: Analoges Multimeter, 500V AC/DC, 10A DC, 20MΩ, 07021-12
1 SICHERHEITSHINWEISE
Achtung!

Prüfen Sie das Gehäuse des Messgeräts vor der Ver-
wendung. Das Messgerät funktioniert möglicherweise
nicht, wenn ein Teil gebrochen ist oder fehlt. Verwenden
Sie das Messgerät unter diesen Umständen nicht.

Verwenden Sie nur Sicherheitsverbindungsleitungen.

Prüfen Sie die Isolierung der Messleitungen, ob diese
beschädigt ist, die Leitungen frei liegen oder beschädigt
sind. Wenn die Messleitungen beschädigt sind, verwen-
den Sie andere, einwandfreie Messleitungen mit diesem
Messgerät.

Prüfen Sie, ob das Messgerät gut funktioniert, indem Sie
die Spannung messen. Wenn das Messgerät nicht funk-
tioniert, verwenden Sie es nicht und senden Sie es zur
Reparatur ein.

Legen Sie keine Spannung an, die die Nennspannung
des Messgeräts überschreitet.

Vermeiden Sie, dass das Messgerät bei oder über 60V
DCV bzw. 30V ACV betrieben wird. Dies kann zu einem
Stromschlag führen.

Wählen Sie einen geeigneten Eingangsanschluss und
einen geeigneten Messbereich.

Messen Sie keine Spannungen und Ströme, die über
dem angegebenen Messbereich liegen. Wenn Sie sich
über den Messbereich nicht im Klaren sind, schalten Sie
auf den MAX-Bereich um. Schalten Sie vor der Kontinui-
tätsmessung (online) die Stromzufuhr des zu prüfenden
Schaltkreises ab und halten Sie die gesamte Kapazität
stromlos.
07021-12
1
07021-12 / 1021
