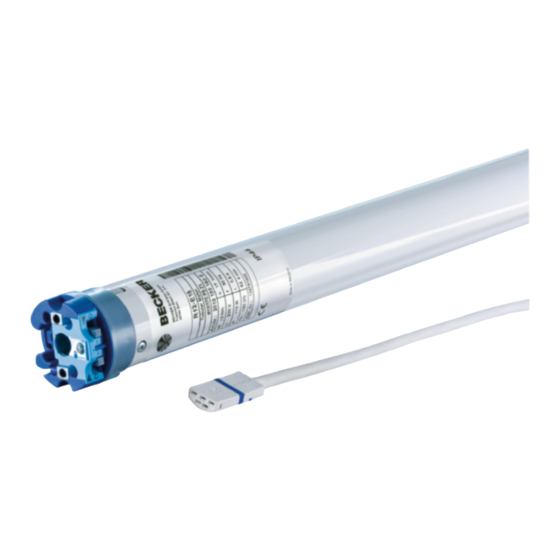

- Seite 1 R8/17R - R40/17R R8/17R+ - R20/17R+ Montage- und Betriebsanleitung Rohrantriebe für Rollladen Wichtige Informationen für: • den Monteur • die Elektrofachkraft • den Benutzer Bitte entsprechend weiterleiten! Diese Anleitung ist vom Benutzer aufzubewahren.
-
Seite 2: Inhaltsverzeichnis
• Ausgleich der Panzerveränderungen (Temperatur, Alterung) • Geringe Zugbelastung des Rollladenpanzers durch den Antrieb • Mehrere Antriebe elektrisch parallel schaltbar • Passend zu allen Becker-Steuerungen • Kompatibel zu bisherigen Motoren (4-adriges Anschlusskabel) • Hinderniserkennung auch bei Verwendung von Hochschiebesicherungen (R8/17R+ bis R20/17R+) Beachten.Sie.bitte.bei.der.Installation.sowie.bei.der.Einstellung.des.Gerätes.die.vorliegende.Montage-.und.Betriebsanlei-... -
Seite 3: Gewährleistung
Gewährleistung Bauliche. Veränderungen. und. unsachgemäße. Installationen. entgegen. dieser. Anleitung. und. unseren. sonstigen. Hinweisen. können.zu.ernsthaften.Verletzungen.von.Körper.und.Gesundheit.der.Benutzer,.z.B..Quetschungen,.führen,.so.dass.bauliche. Veränderungen.nur.nach.Absprache.mit.uns.und.unserer.Zustimmung.erfolgen.dürfen.und.unsere.Hinweise,.insbesondere.in. der.vorliegenden.Montage-.und.Betriebsanleitung,.unbedingt.zu.beachten.sind. Eine.Weiterverarbeitung.der.Produkte.entgegen.deren.bestimmungsgemäßen.Verwendung.ist.nicht.zulässig.. Endproduktehersteller.und.Installateur.haben.darauf.zu.achten,.dass.bei.Verwendung.unserer.Produkte.alle,.insbesondere. hinsichtlich.Herstellung.des.Endproduktes,.Installation.und.Kundenberatung,.erforderlichen.gesetzlichen.und.behördlichen. Vorschriften,.insbesondere.die.einschlägigen.aktuellen.EMV-Vorschriften,.beachtet.und.eingehalten.werden. Sicherheitshinweise Die.folgenden.Sicherheitshinweise.und.Warnungen.dienen.zur.Abwendung.von.Gefahren.sowie.zur.Vermeidung.von.Perso- nen-.und.Sachschäden..Diese Anleitung aufbewahren. Bezeichnet.eine.mögliche.gefährliche.Situation..Wenn.sie.nicht.gemieden. Vorsicht wird,.können.Verletzungen.die.Folge.sein. Bezeichnet.eine.mögliche.gefährliche.Situation..Wenn.sie.nicht.gemieden. Achtung wird,. kann. das. Produkt. oder. etwas. in. seiner. Umgebung. beschädigt. wer- den. -
Seite 4: Bestimmungsgemäße.verwendung
Körperverletzungen oder Sachschäden entstehen. • Alle geltenden Normen und Vorschriften für die Elektroinstallation sind zu befolgen. • Es dürfen nur Ersatzteile, Werkzeuge und Zusatzeinrichtungen verwendet werden, die von der Firma Becker freigegeben sind. • Durch nicht freigegebene Fremdprodukte oder Veränderungen der Anlage und des Zubehörs gefährden Sie Ihre und die Sicherheit Dritter, so dass die Verwendung von nicht freigegebenen Fremdprodukten oder nicht mit uns abgestimmter und nicht durch uns freigegebene Veränderungen unzulässig ist. -
Seite 5: Montage.und.inbetriebnahme
Montage und Inbetriebnahme Achtung Zur Kopplung des Antriebs mit dem angetriebenen Teil, dür- fen ausschließlich Komponenten aus dem aktuellen Becker Produktkatalog für das mechanische Zubehör, verwendet werden. Der. Monteur. muss. sich. vorher. von. der. erforderlichen. Festigkeit. des. Mau- erwerks.bzw..des.Rollladenkastens.(Drehmoment.des.Antriebs.plus.Gewicht. des.Rollladens).überzeugen. - Seite 6 Aluminium, Stahl oder Holz. Um eine Beschädigung des Panzers zu vermeiden, muss der Panzer auf ganzer Höhe in Führungsschienen laufen. 7.. Sichern.Sie.den.Antrieb.entsprechend.der.Befestigungsart.des.Wandla- gers.. Die. Inbetriebnahme. kann. wahlweise. mit. der. Becker-Schaltergar- nitur. (Art.-Nr.. 490. 00. 8. 0),. einem. handelsüblichen. Knebelschalter. (jeweils.kein.Reset.des.Antriebes.möglich).oder.dem.Becker-Einstellset. für.Antriebe.mit.elektronischer.Endabschaltung.(Art.-Nr..4935.00.0.0).
-
Seite 7: Positionierung.der.endlagen
Die.Verwendung.von.Hochschiebesicherungen.ist.nur.zulässig,.wenn.die.Fensterhöhe.das.5-fache.des.größten.Wickeldurch- messers. nicht. unterschreitet. (Beispiel:. 60er. 8-kant. Welle. mit. Zurfluh-Feller. Hochschiebesicherung:. Größter. Durchmesser. 9cm.->.Fensterhöhe.>.45cm)..Der.Rollladenpanzer.muss.durch.Stopper.oder.eine.Winkelendleiste.gegen.das.Einziehen.in. den.Rollladenkasten.gesichert.sein..Bei.Vorbau-Elementen.empfehlen.wir.verdeckte.Anschläge.in.den.Führungsschienen.zu. verwenden..Sichern.Sie.die.einzelnen.Lamellen.gegen.seitliches.Verschieben. Becker-Rohrantriebe.mit.elektronischer.Endabschaltung.erkennen.die.obere. und.untere.Endlage.während.einer.Installationsfahrt.selbsttätig. Achtung Bis zum Abschluss der Installation ist die Hinderniserken- nung nicht aktiv ! Achten Sie bei der Programmierung der Endlagen auf einen störungsfreien Lauf des Rollladenpanzers in Auf- und Ab-... -
Seite 8: Hinderniserkennung
Hinweis Becker-Rohrantriebe sind für den Kurzzeitbetrieb (S2/KB 4 min) ausgelegt. Ein eingebauter Thermo- schutzschalter verhindert eine Überhitzung des Rohrantriebs. Bei der Inbetriebnahme (lange Rollladen- panzer, bzw. lange Laufzeit) kann es zum Auslösen des Thermoschalters kommen. Der Antrieb wird dann abgeschaltet. -
Seite 9: Was.tun,.Wenn
Beschädigungen.zu.vermeiden. er.über.den.mechanischen.Anschlag.oben.abschal- tet. Hinweise für die Elektrofachkraft Becker-Rohrantriebe. mit. elektronischer. Endabschaltung. können. parallel. geschaltet. werden.. Dabei. muss. die. maximale. Schaltkontaktbelastung.der.Schalteinrichtung.(Zeitschaltuhr,.Relaissteuerung,.Schalter,.etc.).beachtet.werden. Verwenden.Sie.zur.Ansteuerung.der.Auf-.und.Abrichtung.den.Außenleiter.L..Sonstige.Geräte.oder.Verbraucher.(Lampen,. Relais,.etc.).dürfen.nicht.direkt.an.die.Anschlussleitungen.der.Antriebe.angeschlossen.werden..Hierzu.müssen.die.Antriebe. und.die.zusätzlichen.Geräte.durch.Relaissteuerungen.entkoppelt.werden. Bei.der.Installation.des.Antriebes.muss.eine.allpolige.Trennmöglichkeit.vom.Netz.mit.mindestens.3mm.Kontaktöffnungsweite. pro.Pol.vorgesehen.werden.(EN.60335).. Achtung Setzen Sie nur mechanisch oder elektrisch verriegelte Schaltelemente mit einer ausgeprägten Nullstel- lung ein! Dies gilt auch, wenn Antriebe mit elektronischer Endabschaltung und Antriebe mit mechani- scher Endabschaltung in einer Anlage verwendet werden. -
Seite 10: Technische.daten
Montage- und Betriebsanleitung Technische Daten R8/7R(+) R/7R(+) R0/7R(+) R30/7R R40/7R Nennmoment.(Nm) Abtriebsdrehzahl.(min Endschalterbereich 64.Umdrehungen Anschlussspannung 30.V.AC./.50.Hz Anschlussleistung.(W) Nennstromaufnahme.(A) 0,53 0,77 0,96 ,8 Betriebsart S.4.Min Schutzart IP.44 Kl..Rohrinnen-Ø.(mm) -
Seite 11: Anschlussbeispiele
Anschlussbeispiele Bedienung mit Einzeltaster Zentral-, Gruppen- und Individual-Steuerung über Centronic UnitControl UC42 Technische.Änderungen.vorbehalten... - Seite 12 Montage- und Betriebsanleitung Becker-Antriebe.GmbH 35764.Sinn/Germany www.becker-antriebe.com...
