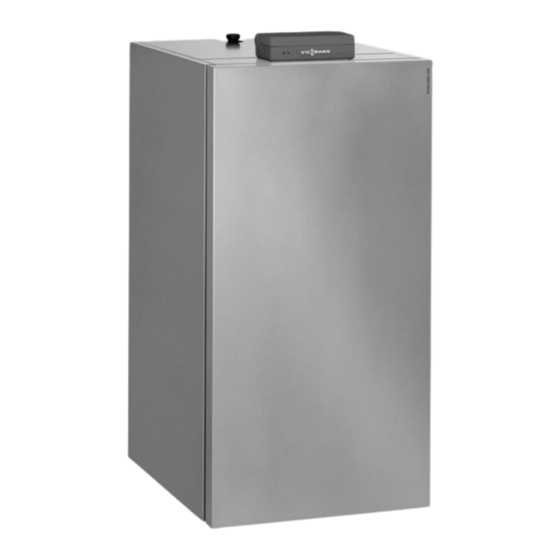

Viessmann Vitoligno 300-P Montage- Und Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Laborzubehör & Laborgeräte
  5. Vitoligno 300-P
  6. Montage- und serviceanleitung

Viessmann Vitoligno 300-P Montage- Und Serviceanleitung

Pelletbehälter und saugsystem
Vorschau ausblenden Andere Handbücher für Vitoligno 300-P:
Inhaltsverzeichnis

Werbung

Quicklinks

Montage- und
Serviceanleitung
für die Fachkraft
Pelletbehälter und Saugsystem
für Vitoligno 300-P
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und
Schäden für Menschen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
!
Achtung
Dieses Zeichen warnt vor Sach-
und Umweltschäden.
Hinweis
Angaben mit dem Wort Hinweis enthal-
ten Zusatzinformationen.
Zielgruppe
Diese Anleitung richtet sich ausschließ-
lich an autorisierte Fachkräfte.
■ Arbeiten an Gasinstallationen dürfen
nur von Installateuren vorgenommen
werden, die vom zuständigen Gasver-
sorgungsunternehmen dazu berech-
tigt sind.
■ Elektroarbeiten dürfen nur von Elek-
trofachkräften durchgeführt werden.
Vorschriften
Beachten Sie bei Arbeiten
■ die gesetzlichen Vorschriften zur
Unfallverhütung,
■ die gesetzlichen Vorschriften zum
Umweltschutz,
5418 311
5/2010
VIESMANN
■ die berufsgenossenschaftlichen
Bestimmungen,
■ die einschlägigen Sicherheitsbedin-
gungen der DIN, EN, DVGW, TRGI,
TRF und VDE.
a ÖNORM, EN, ÖVGW-TR Gas,
ÖVGW-TRF und ÖVE
c SEV, SUVA, SVGW, SVTI,
SWKI, VKF und EKAS-Richtlinie
1942: Flüssiggas, Teil 2
Arbeiten an der Anlage
■ Anlage spannungsfrei schalten (z.B.
an der separaten Sicherung oder
einem Hauptschalter) und auf Span-
nungsfreiheit kontrollieren.
■ Anlage gegen Wiedereinschalten
sichern.
■ Bei Brennstoff Gas den Gasabsperr-
hahn schließen und gegen unbeab-
sichtigtes Öffnen sichern.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitoligno 300-P

Inhaltszusammenfassung für Viessmann Vitoligno 300-P

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Pelletbehälter und Saugsystem für Vitoligno 300-P Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Achtung ■ die einschlägigen Sicherheitsbedin-...

  • Seite 2: Verwendungshinweis

    Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden. Verwendungshinweis Für Heizkessel mit folgenden Herstell-Nummern in Verbindung mit Pelletbehälter und Saugsystem: 7426 315 ␣ 00000 ␣␣␣...

  • Seite 3: Seitenblech Rechts Und Befestigungsschrauben

    Seitenblech rechts und Befestigungsschrauben 4,8 x 9,5 9x/12x Nach dem Einhängen des Seitenblechs die Befestigungsschrauben anziehen: ■ 3 Stück bei 12, 18 und 24 kW ■ 6 Stück bei 32, 40 und 48 kW...

  • Seite 4: Anschlusseinheit Einschubschnecke Anbauen

    Anschlusseinheit Einschubschnecke anbauen Hinweis Separate Montageanleitung Für die weiteren Montagearbeiten ist es erforderlich, jetzt die Anschlusseinheit Einschubschnecke anzubauen, falls noch nicht erfolgt. Pelletbehälter anbauen 1. Beiliegende 4 Stehbolzen in das Zell- 2. Beiliegende 2 Distanzbolzen in den radgehäuse einschrauben. Heizkessel und die 2 Gewindebolzen in die Distanzbolzen einschrauben.
  • Seite 5 Pelletbehälter anbauen (Fortsetzung) 1. Pelletbehälter aufsetzen und mit Mut- 3. Pelletbehälter mit Unterlegscheiben tern anschrauben. und Muttern an den Heizkessel anschrauben. 2. Schrauben des Deckels herausdre- hen und Deckel abnehmen.

  • Seite 6: Pellet-Sensor Einbauen

    Pellet-Sensor einbauen 54-55 1. Pellet-Sensor einschieben. Mit auf- 2. Pellet-Sensor mit der zweiten Mutter geschraubter Mutter von außen den von der Innenseite des Pelletbehäl- Abstand 54 bis 55 mm einstellen. ters festschrauben. 3. Deckels wieder anbauen.

  • Seite 7: Verkleidungsbleche Anbauen

    Verkleidungsbleche anbauen Achtung Durch heiße Bauteile können elektrische Leitungen beschädigt werden. Die Anschlussleitung des Motors und die Leitung des Pellet-Sensors dürfen nach Abschluss der Montagearbeiten nicht die Anschlusseinheit Einschub- schnecke berühren.
  • Seite 8 Verkleidungsbleche anbauen (Fortsetzung) 3. 4x...
  • Seite 9 Verkleidungsbleche anbauen (Fortsetzung) 12-24 kW : 1x 32-48 kW : 2x...
  • Seite 10 Pellet-Sensor einbauen 3,9 x 9,5 Oberblech hinten vom Kessel abbauen.
  • Seite 11 Pellet-Sensor einbauen (Fortsetzung) Elektrische Leitungen des Pellet-Sen- Hinweis sors und der Zuführeinheit durch die Öff- Die elektrischen Leitungen müssen an nung in der Kesselhinterwand führen der Kesselhinterwand entlanggeführt und die Stecker in die Steckerleiste des und fixiert werden. Sie dürfen nicht im Heizkessels einstecken.

  • Seite 12: Saugmodul Anbauen

    Saugmodul anbauen Hinweis ■ Der Pelletzuführschlauch muss aus Position des Saugmoduls so wählen, einem Stück sein, der Rückluft- dass die nachfolgenden Bedingungen schlauch kann gestückelt werden. Um eingehalten werden: durchgängige Erdung sicherzustellen, müssen Verbindungsstücke aus ■ Die Gesamtlänge in eine Richtung Metall sein.
  • Seite 13 Saugmodul anbauen (Fortsetzung) 1. 4 Dübellöcher (7 8 mm) am 2. Beiliegende Dübel einsetzen und Saugmodul mit den beiliegenden gewünschten Anbauort gemäß Schrauben und Unterlegscheiben nebenstehender Abbildung erstel- befestigen. len. Anschluss-Stücke anbauen Hinweis Die beiliegenden Anschluss-Stücke verhindern das Wirken von Hebelkräften auf die Stutzen des Saugmoduls.

  • Seite 14: Pelletzuführ- Und Rückluftschlauch Anschließen

    Anschluss-Stücke anbauen (Fortsetzung) 3. Position des kürzeren Anschluss- 4. Hinweis Stücks C neben dem Ausblasstut- Der Einbau eines Schalldämpfers zen B markieren, 2 Dübellöcher wird von uns empfohlen (als Zubehör lieferbar). (7 8 mm) erstellen und Anschluss- Stück C mit den beiliegenden Falls ein Schalldämpfer verwendet Dübeln und Schrauben befestigen.
  • Seite 15 Pelletzuführ- und Rückluftschlauch anschließen (Fortsetzung) A Rückluftstutzen zum Pelletlager- E Vitoligno 300-P raum/-silo (in a zusätzlich Brand- F Pelletbehälter schutzmanschette (Zubehör) erfor- G Pelletzuführschlauch, max. 15 m derlich) lang (vorderer Anschluss am Pellet- B Rückluftschlauch behälter) C Saugmodul H Anschluss-Stutzen Raumaustra-...

  • Seite 16: Pelletzuführschlauch Anbauen

    Pelletzuführ- und Rückluftschlauch anschließen (Fortsetzung) Pelletzuführschlauch anbauen 1. Pelletzuführschlauch G auf die benötigte Länge kürzen. Dabei für jede Verbindung einen Zuschlag von 50 mm für die Erdungs- litze berücksichtigen. 2. Erdungslitze gemäß nebenstehender Abbildung an jedem Schlauchende ca. 50 mm freilegen und nach innen in den Schlauch biegen.

  • Seite 17: Verbindungsschlauch Zum Saugmodul Anbauen

    Pelletzuführ- und Rückluftschlauch anschließen (Fortsetzung) 7. Schlauch in Abständen von max. 1000 mm mit Befestigungsschellen fixieren. Hinweis Wir empfehlen, die Befestigungs- schellen des Pelletzuführschlauchs mit Schallschutzdübeln zu montie- ren. Verbindungsschlauch zum Saugmodul anbauen 1. Verbindungsschlauch D auf die benötigte Länge kürzen. Dabei für jede Verbindung einen Zuschlag von 50 mm für die Erdungs- litze berücksichtigen.

  • Seite 18: Rückluftschlauch Anbauen

    Pelletzuführ- und Rückluftschlauch anschließen (Fortsetzung) Rückluftschlauch anbauen 1. Rückluftschlauch B auf die benö- 3. Anderes Schlauchende mit innenlie- gender, abisolierter Erdungslitze tigte Länge kürzen. Dabei für jede Verbindung einen über den metallisch blanken Rück- Zuschlag von 50 mm für die Erdungs- luftstutzen A zum Pelletlagerraum litze berücksichtigen.
  • Seite 19 Elektrischer Anschluss Potentialausgleich A Rückluftstutzen zum Pelletlager- H Vitoligno 300-P raum/-silo K Pelletbehälter B Metallisch blanker Kontakt zur L Metallschelle der Schlauchhalte- Erdungslitze des Spiralschlauchs rung für Saugschlauch C Saugmodul M Anschluss-Stutzen Raumaustra- D Interner Anschluss zum Potenzial- gung oder Pelletsilo...

  • Seite 20: Steuerleitung Anschließen

    Position C am Saugmodul aufste- cken, ggf. bauseits verlängern und mit Stecker kG an Steckerleiste im Heizkessel einstecken. Anschluss- und Verdrah- tungsschema in Serviceanlei- tung Vitoligno 300-P Hinweis Die Steuerleitung bauseits verlän- gern, falls die vorhandene Leitungs- länge nicht ausreicht. A Überlastschutzschalter...
  • Seite 21 17:0 für Saugfördersystem mit Heizkessels einstellen (Näheres Raumaustragung aus Lager- siehe Abschnitt „Codierungen 2“ in raum Serviceanleitung Vitoligno 300-P): 17:3 für Saugfördersystem aus Silo Netzanschluss 2. Mitgelieferte Netzanschlussleitung 1. Nahe dem Saugmodul mit 16 A sepa- am Saugmodul an Position B (siehe rat abgesicherte Netzsteckdose Abb.
  • Seite 22 Inspektion und Wartung Pelletbehälter Innenraum Pelletbehälter 1. Vorderblech oben A aushängen. 4. Klappe D des Druckbehälters auf Leichtgängigkeit prüfen und falls 2. Schrauben des Deckels B heraus- erforderlich reinigen. drehen und Deckel abnehmen. Hinweis 3. Dichtung der Klappe D auf Beschä- Die Klappe muss an der gesamten Dichtfläche anliegen.

  • Seite 23: Filtergehäuse Pelletbehälter

    Inspektion und Wartung Pelletbehälter (Fortsetzung) 5. Pellet-Sensor C im Innenraum des 6. Deckel und Vorderblech oben wieder Pelletbehälters auf Beschädigungen anbauen. prüfen (Sichtkontrolle mit Spiegel) und ggf. austauschen. Filtergehäuse Pelletbehälter A Verbindungsschlauch zum Saug- B Pelletzuführschlauch modul (Rückluftschlauch)
  • Seite 24 Inspektion und Wartung Pelletbehälter (Fortsetzung) Hinweis 3. Filtergehäuse D abschrauben. Die Anschlüsse von Pelletzuführ- schlauch und Rückluftschlauch dürfen 4. Lochblech E mit Staubsauger reini- beim späteren Anbauen nicht verwech- gen. selt werden, ggf. vor dem Abbauen kennzeichnen. 5. Pelletbehälter in umgekehrter Rei- henfolge wieder zusammenbauen.
  • Seite 25 Inspektion und Wartung Saugmodul (Fortsetzung) ■ Vor dem An- oder Abstecken von Schläuchen, Steckern oder anderen Komponenten das Saugmodul aus- schalten. ■ Sämtliche Saugöffnungen sauber und trocken halten. Schmutz vermindert die Saugleistung. ■ Den Anlagenbetreiber darauf hin- weisen, dass er Reparaturen am Saugmodul nicht selbst durchfüh- ren darf.

  • Seite 26: Inspektion Und Wartung Saugmodul

    Inspektion und Wartung Saugmodul (Fortsetzung) Störung Maßnahme Der Überlastschutzschalter Der Rückluftschlauch ist möglicherweise blockiert oder am Saugmodul (weißer zu lang. Durch Rückstau kann eine Überhitzung der Knopf, B in Abb. auf Saugturbine auftreten. Den Rückführschlauch prüfen Seite 20) löst jeweils nach und ggf.

  • Seite 27: Technische Daten Saugmodul

    Technische Daten Saugmodul Leistungsaufnahme 1500 Nennspannung ■ Netzanschluss 230 V/50 Hz ■ kesselseitige Ansteuerung 230 V/50 Hz Absicherung (bauseits) Netzanschlussleitung Länge ca. 1,85 m, mit 3-poligem Kaltge- räte- und Schukostecker Steuerleitung Länge ca. 2 m, zur bauseitigen Verlänge- rung Abmessungen ■...
  • Seite 28 Einzelteilliste (Fortsetzung)
  • Seite 32 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
