Solo Port 423 Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Solo Anleitungen
  4. Garten und Gartentechnik
  5. Port 423
  6. Gebrauchsanweisung

Solo Port 423 Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für Port 423:
Inhaltsverzeichnis

Werbung

Quicklinks

Gebrauchsanweisung
Originalbetriebsanleitung
Instruction manual
Original instructions
Instructions d'emploi
Notice original
Manual de instrucciones
Manual original
Istruzioni per l'uso
Istruzioni originali
Gebruiksaanwijzing
Oorspronkelijke gebruiksaanwijzing
Achtung!
Lesen Sie vor der ersten Inbetriebnahme diese
Gebrauchsanweisung gründlich durch und
beachten Sie unbedingt die
Sicherheitsvorschriften!
Important!
Read this instruction manual carefully before
first operation and strictly observe the safety
regulations!
Attention!
Lire attentivement ce manuel avant la première
mise en service et observer absolument les
prescriptions de sécurité!
¡Atención!
Es indispensable leer con mucha atención las
instrucciones de manejo antes de utilizarla por
primera vez. ¡Preste especial atención a las
recomendaciones de seguridad!
Attenzione!
Prima della prima messa in funzione leggere a
fondo le presenti istruzioni per l'uso e osservare
assolutamente le norme di sicurezza.
Attentie!
Lees vóór de eerste ingebruikneming deze
handleiding grondig door en neem hierbij
absoluut de veiligheidsvoorschriften in acht.

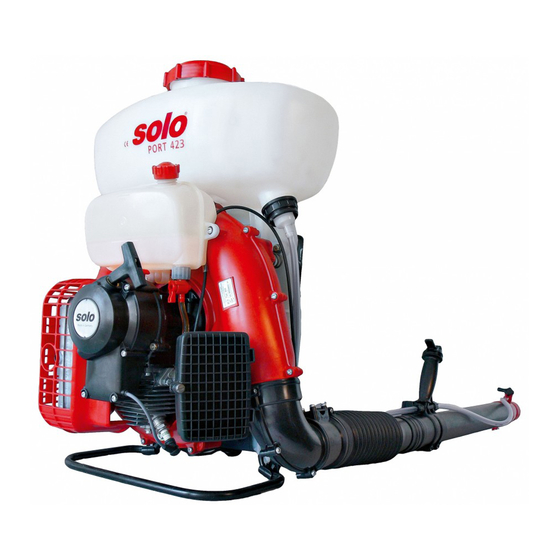

Motorsprühgerät
Mistblower
Atomiseur
Pulverizador
Atomizzatore
Motorsproeier
9 423 144
Port 423
de
en
fr
es
it
nl
04/2009
