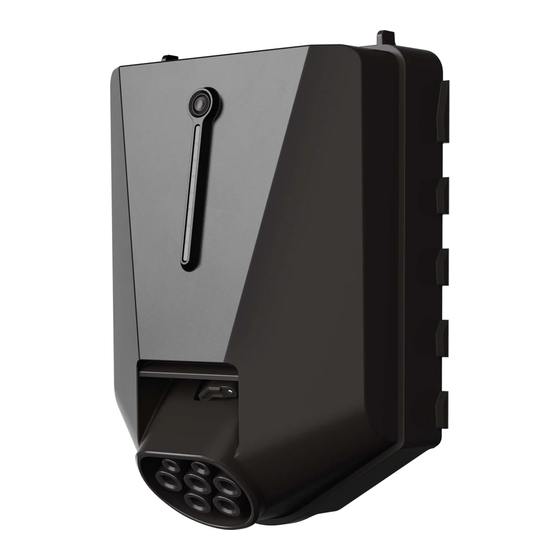

Easee Charge Max Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Charge Max:
- Produktinformationen (33 Seiten) ,
- Installationshandbuch (17 Seiten) ,
- Benutzerhandbuch (10 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Easee Charge Max
Inhaltszusammenfassung für Easee Charge Max
- Seite 1 Installationshandbuch Easee Charge Max...
- Seite 2 Nach der Installation und Verbindung mit dem Lies sorgfältig die Anleitung mit den darin Internet teilen die Easee-Laderoboter als IoT-Gerät enthaltenen wichtigen Produktinformationen in der automatisch Daten mit der Easee-Cloud (im Besitz von Produktverpackung oder unter support.easee.com Easee ASA). Hierdurch wird sichergestellt, dass Easee die Sicherheit und Stabilität des Ladegeräts während...
- Seite 3 Produktübersicht Frontabdeckung Chargeberry Rückplatte Schutz Elektronik vor äußeren Enthält die Elektronik zum Zum Befestigen und Verbinden Einflüssen. Laden des Fahrzeugs. mit dem Ladestromkreis. Montage-Set Zugentlastung Blindstopfen1 Verschlussstopfen Schrauben für Schrauben für die Werkzeug für Zugentlastung & Wandmontage Frontabdeckung Frontabdeckung (T25) (T25) x 5 ¹...
- Seite 4 Anzahl der Phasen 1 oder 3 (volldynamisch) Voltage 3x 230/400V AC (±10%) Netzfrequenz 50 Hz Easee Charge MID Lastausgleich von bis zu 3 Einheiten pro Stromkreis Eingebauter Energiezähler (± 1 %) Messgeräte (MID) Nennspannung(en) 230V · 3x230V · 3x230V/400V Zählertyp Statisches Messgerät...
- Seite 5 Wirkenergie Klasse B (EN50470-3:2006) Konnektivität Integrierte eSIM (LTE Cat M1) Verbindung mit WLAN 2,4 GHz b/g/n Easee Link RF Ladesteuerung mit der Easee App RFID-/NFC-Leser OCPP 1.6 über unsere API Bluetooth BLE 4.2 Sensoren und Anzeigen Leuchtstreifen mit LEDs, die den Status des Ladegeräts anzeigen Touch-Button Temperatursensoren in allen Hauptanschlüssen...
- Seite 6 Kabeldurchmesser 8–22 mm Anschlussdrehmoment 5 Nm (Drehmomentwerkzeug erforderlich) Abisolierlänge des Kabels 12 mm Schutzart (IP) IP2X (ohne Abdeckung), IP34 (Easee Ready Abdeckung) Schutz gegen elektrischen Schlag gemäß IEC 60364-4-41, 410.3.3: Die Rückplatte ist mit „doppelter oder verstärkter Isolierung“ (412) ausgeführt.
- Seite 7 Planung der Installation — Wenn mehr als 2 Einheiten installiert werden, sollte sich die Master-Einheit für eine optimale Easee- Link-Kommunikation (wenn möglich) in der Mitte der Installation befinden. — Es wird empfohlen, das Ladegerät an einem Bei der Planung ist es wichtig, die Installation immer Ort zu installieren, an dem es vor direkter auf die Gesamtkapazität der maximal möglichen...
- Seite 8 Verteilerdosen usw., erfolgt vollständig mit höhe Komponenten mit doppelter oder verstärkter Isolierung (Klasse II). Bügelhöhe (Außenmaße) 19–20 mm — Außer dem Easee Charge Max sind keine anderen Bügelstärke 3,2–4 mm elektrischen Geräte, einschließlich Lampen und Steckdosen, an den Stromkreis angeschlossen. Fehlerstrom-Schutzschalter (RCD) —...
- Seite 9 Installations- Laderoboter Öffnen anleitung Biegen Sie den unteren Teil der Gummiabdeckung WARNUNG nach unten und führen Sie die beiden Enden des Arbeite stets stromlos und in mitgelieferten Werkzeugs in die beiden Öffnungen Übereinstimmung mit den örtlichen an der Unterseite der Frontabdeckung ein. Vorschriften.
- Seite 10 Kabeleinführungen mit den mitgelieferten — Die Installationsfläche muss die gesamte Rückseite Blindstopfen. des Produkts bedecken. Sollte dies nicht möglich sein, kann das Zubehör Easee Mountingsplate verwendet VORSICHT werden. Die Kabel dürfen die Schraubklemmen oder die — Zur Befestigung der Rückplatte an der Wand müssen Chargeberry-Steckplätze nicht überkreuzen.
- Seite 11 Rückplatte Verkabeln TN/TT 3-phasig IT/TT 3-phasig (3x 230/400 V) (3x 230 V) Isolieren Sie jeden Draht ab, sodass jeweils 12 mm Kupfer freiliegen. Wenn das Kabel flexible Leiter hat, müssen Sie Aderendhülsen an den Litzendrähten verwenden, um die Verbindung herzustellen. Verwenden Sie zum Pressen geeignete Werkzeuge.
- Seite 12 Wenn die Ladekreise mehr als einen Laderoboter unterstützen. umfassen, wird die zuerst konfigurierte Rückplatte zur Mastereinheit der Ladeinfrastruktur. Um den besten Scanne den QR-Code, um die Easee Installer App Kommunikationsfluss zu erreichen, sollte die mittlere herunterzuladen und ein kostenloses Konto zu Rückplatte zuerst konfiguriert werden.
- Seite 13 Chargeberry Anbringung Schalte den Strom ein. Die Anschlüsse der Rückplatten stehen nun unter Spannung. Entferne den PIN-Code-Aufkleber und befestige ihn an der Innenseite des Sicherungsschranks oder einem anderen sicheren Ort zur Aufbewahrung. WARNUNG Positioniere den Chargeberry so, dass er in die Bevor ein Chargeberry in der Rückplatte installiert Schlitze auf der Rückplatte passt, die sich in der wird, sollten Isolationstests durchgeführt werden.
- Seite 14 Biege den unteren Teil der Gummiabdeckung nach Frontabdeckung Verschließen unten. Schrauben Sie die Feststellschraube an der Unterseite des Ladegeräts ein, um die Frontabdeckung zu sichern. Vor dem Schließen der Frontabdeckung besteht ACHTUNG! Die Sicherungsschraube ist notwendig, die Möglichkeit, den Chargeberry mit einem um die Abdeckung zu sichern und den Charger vor Vorhängeschloss und/oder einem Installationssiegel zu Beschädigungen zu schützen.
- Seite 15 RFID-Zone: Der integrierte RFID-Leser ermöglicht dem Charger die Zugriffskontrolle und die Identifikation unterschiedlicher Nutzer. Er kann dazu verwendet werden, den Charger mithilfe eines Easee Keys zu entsperren. Erfahre in unserer Wissensdatenbank auf Support.easee.com mehr darüber, wie du Easee Keys hinzufügen und verwalten kannst.
- Seite 16 Schnittstelle des Chargers Beschreibung LED-Anzeige Status Weiß – Dauerlicht, nur unten 2 LEDs – Master-Einheit / 1 LED – Standby Sekundäre Einheiten Weiß – Dauerlicht Fahrzeug angeschlossen Weiß – pulsierendes Licht Ladevorgang läuft Blau – Dauerlicht Smartes Laden aktiviert (Fahrzeug angeschlossen) Blau –...
- Seite 17 Allgemeiner Fehler. Ziehe das Ladekabel ab und schließe es anschließend wieder an den Charger an. Wenn das rote Licht weiterhin leuchtet, Rot – Dauerlicht findest du weitere Informationen in der Easee App oder in unserer Wissensdatenbank Kabel sind falsch angeschlossen. Wende dich an einen autorisierten Rot –...
- Seite 18 2. Vertikale Segmente und kWh- Segment, für 1 Sek. 3. Horizontale Segmente, Dezimalpunkt und FW-Segment, für 1 Sek. 4. Scrollen von "EASEE", für 4 Sek. 5. Semantische Firmware-Version (Major-Minor-Patch), für 20 Sek. 6. Eindeutiger Firmware-Wert (16-Bit CRC in Hexadezimal), für 20 Sek.
- Seite 19 Form für Ihre eigene Verwendung oder die Verwendung durch Dritte neu veröffentlicht, vervielfältigt, übertragen oder wiederverwendet werden, es sei denn, es wurde schriftlich etwas anderes mit Easee oder seinen Tochtergesellschaften vereinbart. Jede zulässige Nutzung muss immer in Übereinstimmung mit bewährten Praktiken erfolgen und sicherstellen, dass Easee kein Schaden zugefügt oder der Verbraucher...
