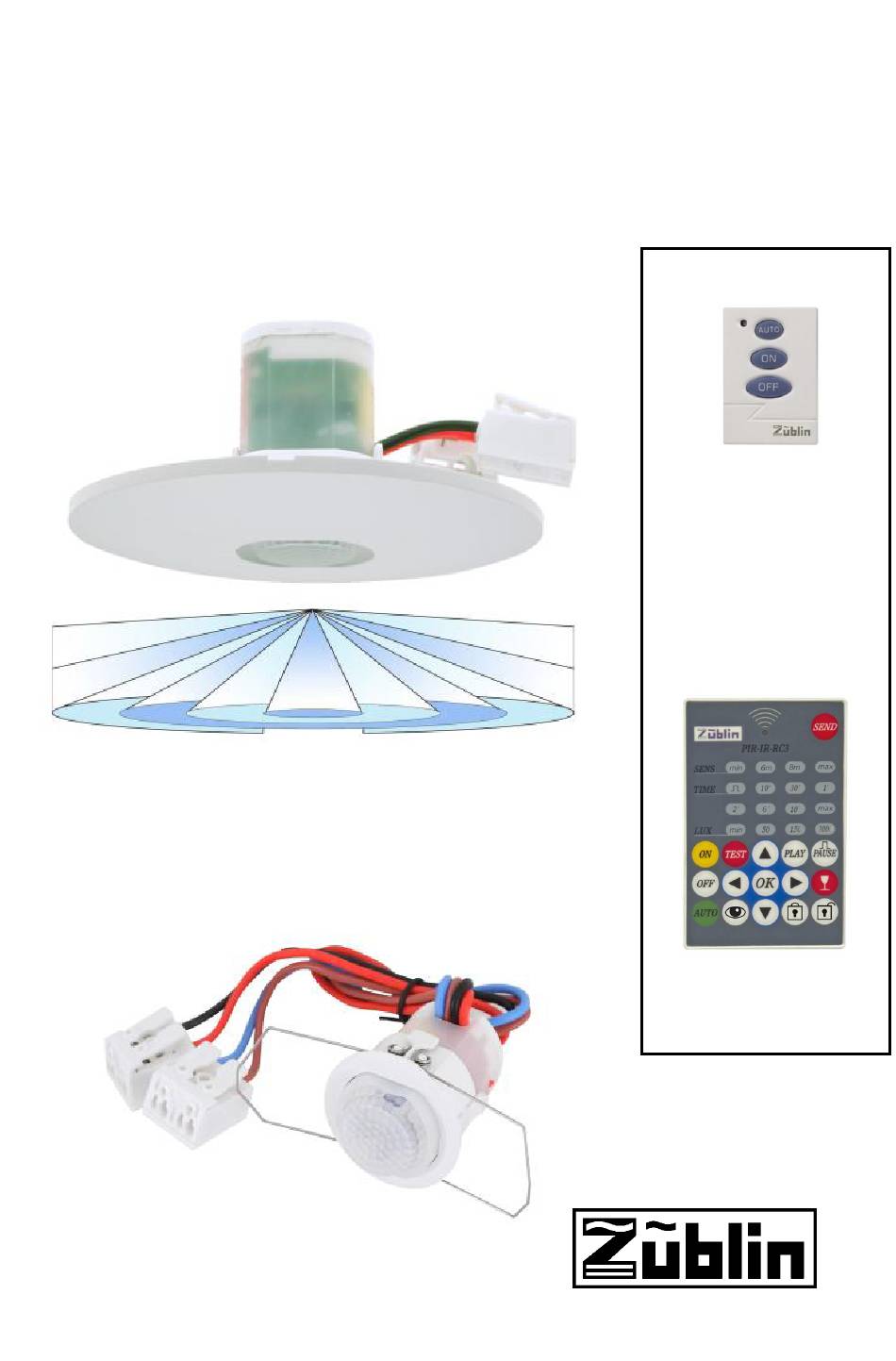

- Seite 1 Bedienungsanleitung Präsenzmelder Erhältliches Zubehör : Swiss Garde 360 Hokus-Pokus DA optional: 3-Tasten Fernbedienung benötigt um Einstellungen vorzunehmen: Swiss Garde 360 Hokus-Pokus Einbauversion P-IR Handsender...
- Seite 2 Wichtige Hinweise -Arbeiten am Stromnetz dürfen nur von Fachpersonen ausgeführt werden. -Die Installation ist gemäss der Landesüblichen Norm/Vorschriften Auszuführen. -Unterbrechen Sie die 230 Volt Stromzufuhr jeweils, bevor Sie mit der Installation beginnen! -Die Stromzufuhr des Melders ist stets mit einer Sicherung (250VAC, 10A) Typ C, gemäss EN60898-1 als Schutzvorkehrung zu versehen.
- Seite 3 Einbau-Version Einbau des Melders in einen Ausschnitt Achten Sie darauf dass die Anschlusskabel keinem Zug ausgesetzt sind, bzw. eine Zugsentlastung montiert ist. Der Melder ist ca. 1 Minute nach dem Anschluss ans Stromnetz betriebsbereit. Programmieren Sie den Melder danach per P-IR Handsender (*). * Der Programmiermodus muss dazu am Melder aktiviert sein.
- Seite 4 Parallelschaltung mehrerer Melder mit zusätzlichem Schalter für Dauerlicht. Anschluss eines RC-Löchgliedes, (zwischen Nulleiter und geschalteter Phase L‘). Bei Interferenzen durch Parallelschalten von Sparlampen, Relais oder Fluoreszenzleuchten, sowie bei Störungen, verursacht durch Kapazitäten in den Leitungen. Varistor (zwischen Nulleiter und Phase L) bei Spannungsspitzen, wenn der Melder bei Netz-Schaltimpulsen einschaltet, blockiert, etc.
- Seite 5 Ansicht der Regler LED, blinkt 1x bei einer Erfassung, 3x wenn ein Befehl vom Handsender FB empfangen wurde. Benötigtes Zubehör: Fernparametrierung mittels P-IR Handsender. Instruktion kann aus der Gebrauchsanweisung des Handsenders entnommen werden. SENS (Sensibiltät/Reichweite) Reichweitenregelung Max = ca. 16m Durchmesser (gehende Person) Ist der Melder zu empfindlich (zeitweises Einschalten obwohl „niemand“...
- Seite 6 Erfassungsbereich Der 360° rundum Erfassungsbereich sowie das dichte Erfassungsnetz garantieren eine optimale Funktion. Die Reichweite ist abhängig von Montagehöhe und Gehrichtung (hohe Sensibilität beim Schneiden, bzw. beim Wechseln eines Schaltsegments). Da der Melder auf den Temperaturunterschied zwischen Wärmequelle und Umgebungstemperatur reagiert, kann die Reichweite je nach Situation des Montageortes (Bodenheizung usw.) variieren.
- Seite 7 Störungsbeseitigung Störung Ursache/Korrektur Verbraucher schaltet -Dämmerungswert zu tief eingestellt nicht: -Leuchtmittel von Lampe kontrollieren -Netzspannung/Sicherung prüfen Schaltet ein und aus -Erfassungsbereich auf Fehlerquellen ohne Grund oder schaltet überprüfen: (Durchzug, Tiere, Heizun- nicht mehr aus: gen usw.) können Fehlschaltungen verursachen! -Der Melder ist zu sensibel, reduzieren Sie die Reichweite mit dem Reichweitenregler und/oder kleben Sie auf der Linse den Störbereich mit Kleb-...
- Seite 8 Technische Daten Nennspannung: 230 Volt/50Hz 2300 W / 10A max. (cos φ = 1) Schaltleistung: 1150 VA / 5A max. induktiv (cos φ = 0,5) (Hinweis in der Gebrauchsanweisung!) Zeiteinstellung: Impuls ca.1 sec (20 oder 60 sec Pause), ca. 10, 30 sec, 1, 2, 6, 10, 20min Dämmerung: 5, 50, 150, 2000 Lux, oder Luxspeicherung IR Fernbedienung:...
