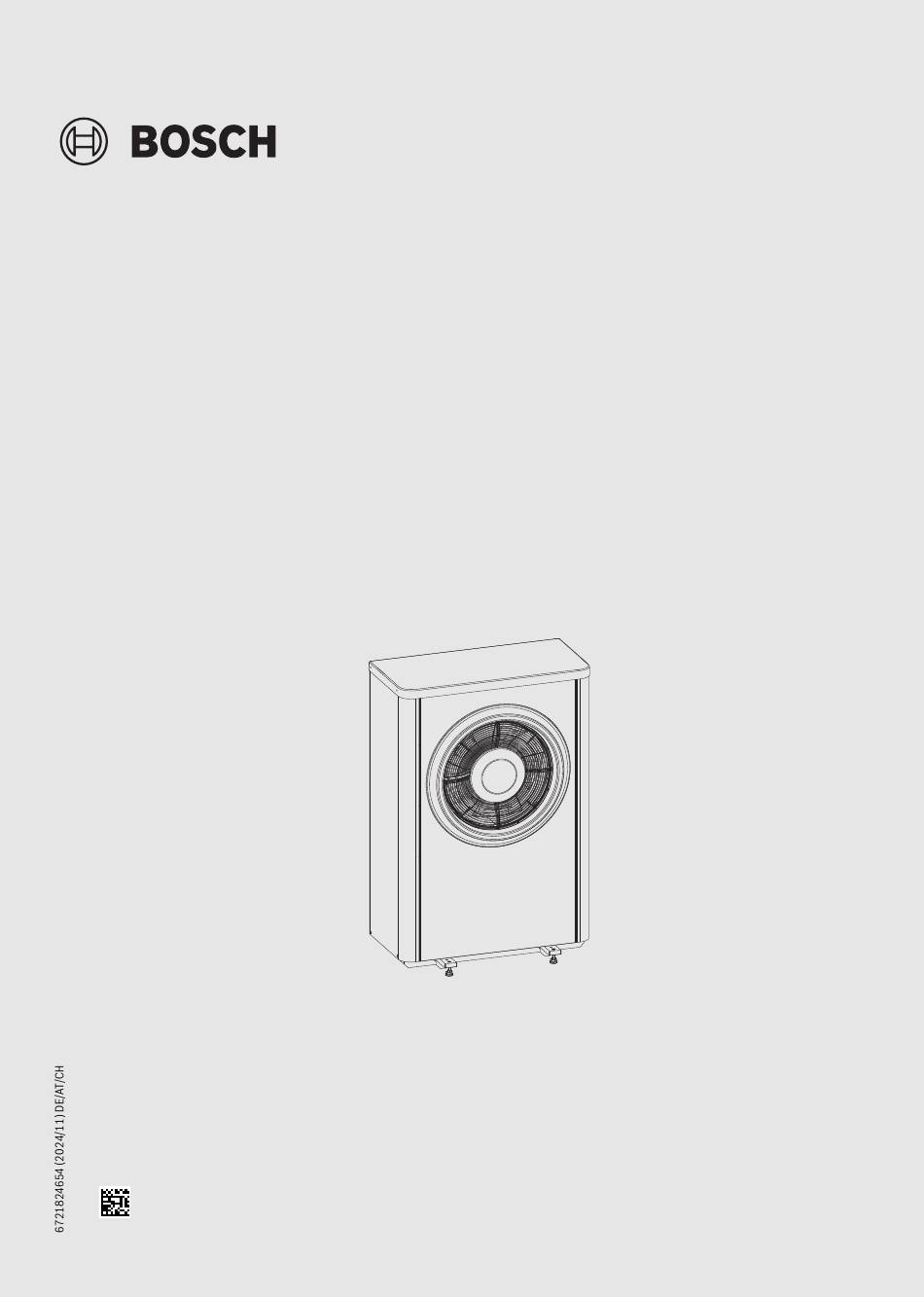

- Seite 1 Installationsanleitung Luft-Wasser-Wärmepumpe Compress 7001i AW CS7001iAW...
- Seite 2 Für Schäden, die durch nicht in dieser Anlei- Angaben zum Kältemittel ......30 Compress 7001i AW – 6721824654 (2024/11)
- Seite 3 Warmwasserzusätze (Inhibitoren oder Korrosionsschutzmittel) können den Wärmeerzeuger und die Heizungsanlage beschädigen. ▶ Heizungsanlage ausschließlich mit Trinkwasser befüllen. Kein Brun- nen- oder Grundwasser verwenden. ▶ Wasserhärte des Füllwassers vor dem Befüllen der Anlage bestim- men. Compress 7001i AW – 6721824654 (2024/11)
- Seite 4 Druckhaltung und insbesondere die Funktion, die richtige Dimensionierung und die richtige Einstellung (Vordruck) des Ausdehnungsgefäßes. Der Vordruck und die Funktion sind jährlich zu prüfen. Außerdem bei der Wartung auch die Funktion der automatischen Entlüf- tung überprüfen. Compress 7001i AW – 6721824654 (2024/11)
- Seite 5 AWM, AWMS und AWMB verfügen über einen integrierten elektrischen Zuheizer. AWMS verfügt über eine integrierte Solarschleife. AWMB verfügt über einen integrierten Pufferspeicher. AWE verfügt über einen integrierten elektrischen Zuheizer. AWB ist für einen Zuheizer (Elektro-, Öl- oder Gasheizung) mit Mischer vorgesehen. Compress 7001i AW – 6721824654 (2024/11)
- Seite 6 Elektronisches Expansionsventil VR0 4-Wege-Ventil Druckwächter/Druckfühler Bild 4 Abmessungen und Anschlüsse der Wärmepumpenmodelle 5 Kompressor OR-S–9 OR-S, Rückseite Inverter Beschreibung für alle Größen gültig. ø10,5 Bild 5 Abmessungen der Wärmepumpenmodelle 5 OR-S–9 OR-S, An- sicht von oben Compress 7001i AW – 6721824654 (2024/11)
- Seite 7 Produktbeschreibung 3.6.2 Abmessungen der Wärmepumpenmodelle 13 OR-T, 17 OR- Bild 6 Abmessungen und Anschlüsse der Wärmepumpenmodelle 13 OR-T–17 OR-T, Rückseite 1122 ø10,5 Bild 7 Abmessungen der Wärmepumpenmodelle 13 OR-T–17 OR-T, Ansicht von oben Compress 7001i AW – 6721824654 (2024/11)
- Seite 8 ▶ Außeneinheit nicht in unmittelbarer Meeresnähe aufstellen, sondern einen Mindestabstand von 500 m einhalten. In Frankreich und Irland beträgt die erforderliche Entfernung zum Meer 1.000 m. Aufstellraum ▶ Wärmepumpe im Freien auf einer ebenen, stabilen Fläche aufstellen. Compress 7001i AW – 6721824654 (2024/11)
- Seite 9 ▶ Bei den Modellen 13 OR-T–17 OR-T ist sicherzustellen, dass der Ab- stand zwischen dem Schutzdach und der Wärmepumpe mindestens 600 mm beträgt. ▶ Bei abnehmbaren Schutzdächern beträgt der Mindestabstand für alle Modelle 400 mm über der Wärmepumpe. Compress 7001i AW – 6721824654 (2024/11)
- Seite 10 Litern angegeben. Stattdessen wird das Anlagenvolumen als ausreichend angesehen, wenn bestimmte Bedingungen erfüllt sind. Fußbodenheizung ohne Pufferspeicher Im größten Raum (Referenzraum) sollte anstelle von Raumthermostaten ein Raumregler installiert sein. Kleine Fußbodenflächen können dazu Compress 7001i AW – 6721824654 (2024/11)
- Seite 11 5. Spannungsversorgung der Wärmepumpe anschließen. 6. Seitenbleche und Deckel der Wärmepumpe montieren. Montage 5.4.1 Montage der Wärmepumpe VORSICHT Einklemm- oder Verletzungsgefahr! Die Wärmepumpe kann kippen, wenn sie nicht richtig verankert wird. ▶ Wärmepumpe auf dem Boden verankern. Compress 7001i AW – 6721824654 (2024/11)
- Seite 12 ▶ Beim Entgraten dafür sorgen, dass keine Späne im Rohr verbleiben. eigneten, schwingungsdämpfendem Schlauch ausführen, diesen ▶ Vor dem Anschluss von Wärmepumpe und Inneneinheit das Rohrlei- ebenfalls isolieren. tungssystem durchspülen, um Fremdkörper daraus zu entfernen. Compress 7001i AW – 6721824654 (2024/11)
- Seite 13 AX40 Innen-Ø pumpe ger (K) fluss (l/s) abnahme (kPa) 15 (mm) 18 (mm) 26 (mm) 33 (mm) Maximale Rohrlänge [A, Bild 15] PEX (m) 5 OR-S 0,32 7 OR-S 0,32 9 OR-S 0,32 22,5 Compress 7001i AW – 6721824654 (2024/11)
- Seite 14 Anschluss der Wärmepumpe an die Inneneinheit HINWEIS Sachschäden durch zu hohes Anzugsmoment! Wenn Anschlüsse zu fest angezogen werden, sind Schäden am Wärme- tauscher möglich. ▶ Bei der Anschlussmontage ein Anzugsmoment von maximal 150 Nm verwenden. Compress 7001i AW – 6721824654 (2024/11)
- Seite 15 Bei getrennter Spannungsversor- ▶ Gurt (Klettband) lösen. gung ist für jede Versorgungsleitung ein separater Sicherheitsschal- ▶ Verschluss des Schaltkastens abnehmen. ter erforderlich. ▶ Anschlusskabel durch die Kabelkanäle führen. Bei Bedarf Zugfedern verwenden. Compress 7001i AW – 6721824654 (2024/11)
- Seite 16 ▶ Kabel laut Schaltplan anschließen. ▶ Verschlussdeckel des Steuergeräts wieder anbringen. ▶ Bei Festeinbau mit Kabel alle Kabelhalterungen festziehen. ▶ Gurt wieder anbringen. Bild 19 Kabelkanäle und Steuergerät Kabelkanal Netzanschluss Kabelkanal CAN-BUS 3-phasig Wärmepumpe 1-phasig Wärmepumpe CAN-BUS-Anschluss Compress 7001i AW – 6721824654 (2024/11)
- Seite 17 Installation Seitenbleche und Deckel montieren 0010020097-002 Bild 20 Seitenbleche und Deckel montieren Compress 7001i AW – 6721824654 (2024/11)
- Seite 18 Installation 0010020098-003 Bild 21 Seitenbleche und Deckel montieren Compress 7001i AW – 6721824654 (2024/11)
- Seite 19 ▶ Funktionsprüfung durchführen ( Installationsanleitung der Innen- Die elektronischen Expansionsventile sind sehr stoßempfindlich. einheit). ▶ Expansionsventil in jedem Fall vor Schlägen und Stößen schützen. Stromkabel verlegen ▶ Stromkabel auf mechanische Beschädigung prüfen. ▶ Beschädigte Kabel austauschen. Installation des Zubehörs Heizkabel Compress 7001i AW – 6721824654 (2024/11)
- Seite 20 Installation des Zubehörs Compress 7001i AW – 6721824654 (2024/11)
- Seite 21 EER bei A 35/W7, Nennleistung 2,80 2,64 2,82 Kühlleistung bei A 35/W18, Nennleistung 4,93 5,18 7,11 EER bei A 35/W18, Nennleistung 4,23 4,24 3,90 Leistungsdaten laut EN 14825 SCOP für Niedertemperaturheizung (35 °C), mittleres Klima 4,65 5,16 4,93 Compress 7001i AW – 6721824654 (2024/11)
- Seite 22 3) Schallleistungspegel nach EN 12102 4) GWP100 = 2088 Tab. 9 Technische Daten – Wärmepumpe (Wechselstrom) Detaillierte Schalldruckpegel (Max.) 5 OR-S Abstand >3m dB (A) <3m dB (A) Nacht >3m dB (A) <3m dB (A) Compress 7001i AW – 6721824654 (2024/11)
- Seite 23 (A) <3m dB (A) 1) Wärmepumpe mehr als 3 m von der Wand 2) Wärmepumpe näher als 3 m von der Wand Tab. 15 Detaillierte Schalldruckpegel Wärmepumpe (Wechselstrom) inkl. Schallhauben vorne und hinten (Zubehör) Compress 7001i AW – 6721824654 (2024/11)
- Seite 24 Jahreszeitlich bedingte Energieeffizienz der Raumbeheizung (ηs) für Niedertemperaturheizung (35 °C), mittleres Klima Jahreszeitlich bedingte Energieeffizienz der Raumbeheizung (ηs) für Hochtemperaturheizung (55 °C), mittleres Klima Daten zur Elektrik Stromversorgung 400V 3N AC, 50Hz 400V 3N AC, 50Hz Compress 7001i AW – 6721824654 (2024/11)
- Seite 25 (A) <3m dB (A) 1) Wärmepumpe mehr als 3 m von der Wand 2) Wärmepumpe näher als 3 m von der Wand Tab. 19 Detaillierte Schalldruckpegel Wärmepumpe (Drehstrom) inkl. Schallhauben vorne und hinten (Zubehör) Compress 7001i AW – 6721824654 (2024/11)
- Seite 26 Wärmeerzeuger übernommen. Die Wärmepumpe startet wie- der, wenn die Außentemperatur ca. – 17 °C über- oder +32 °C unter- schreitet. Im Kühlbetrieb schaltet die Wärmepumpe bei ca. +45 °C ab und startet wieder bei ca. +42 °C. Compress 7001i AW – 6721824654 (2024/11)
- Seite 27 Niederdruckfühler [JR1] Hochdruckfühler [MR1] Hochdruckschalter [PL3] Gebläse [TA4] Temperaturfühler Auffangwanne [TC3] Temperaturfühler Wärmeträgerausgang [TL2] Temperaturfühler Lufteingang [TR1] Temperaturfühler Kompressor [TR3] Temperaturfühler Kondensatorrücklauf (Flüssigkeit), Heiz- betrieb [TR4] Temperaturfühler Verdampferrücklauf (Flüssigkeit), Kühlbe- trieb [TR5] Temperaturfühler Sauggas Compress 7001i AW – 6721824654 (2024/11)
- Seite 28 9.5.1 Schaltplan für Umformer, Wechselstrom / Drehstrom Bild 24 Schaltplan für Umformer, Wechselstrom / Drehstrom [ER1] Kompressor [MR1] Hochdruckpressostat Inverter Netzspannung 230 V 1N~ Netzspannung 400 V 3N~ Spannungsversorgung des I/O-Moduls MOD-BUS zum I/O-Modul Compress 7001i AW – 6721824654 (2024/11)
- Seite 29 [EA1] Heizkabel (Zubehör) – 40 154300 11900 1696 [F50] Sicherung 6,3 A – 35 111700 9330 1405 [PL3] Gebläse – 30 81700 7370 1170 [SSM] Motorschutz im Gebläse – 25 60400 5870 [VR4] 4-Wege-Ventil Compress 7001i AW – 6721824654 (2024/11)
- Seite 30 Sie in der Bedienungsanleitung des Geräts. Hinweis für den Installateur: Wenn Sie Kältemittel nachfüllen, tragen Sie bitte die zusätzliche Füllmenge sowie die Gesamtmenge des Kältemittels in die Tabelle „Angaben zum Kältemittel“ der Bedienungsanleitung ein. Compress 7001i AW – 6721824654 (2024/11)
