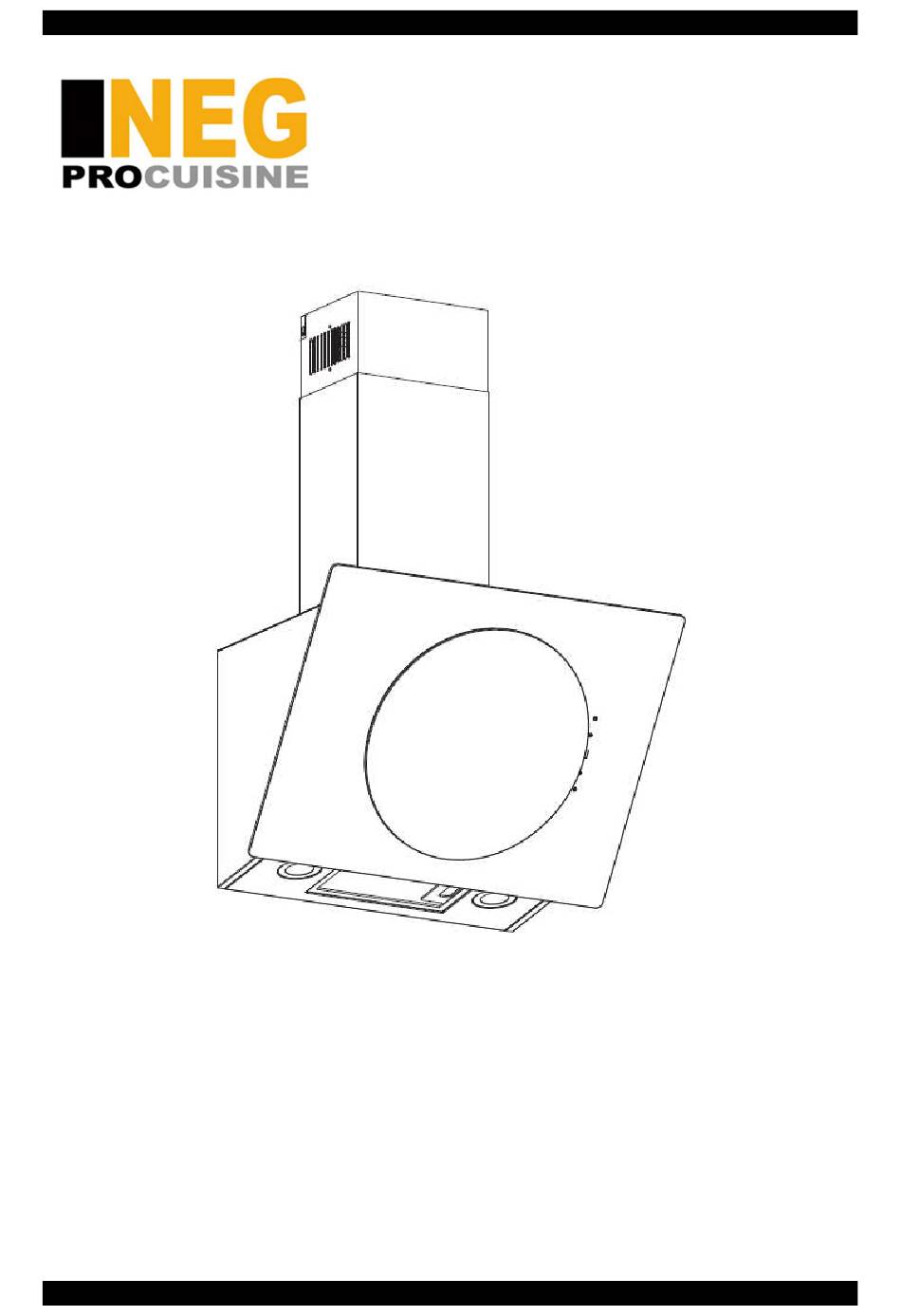

- Seite 1 NEG Design Dunstabzugshaube Serie KF-106-AT NEG Design-Dunstabzugshaube KF106-AT Kamin-Dunstabzugshauben für die Wandmontage Geeignet für Abluft- und Umluft-Betrieb Handbuch und Montageanleitung NEG Seite 1...
- Seite 2 Kontrolle Teile defekt sein oder fehlen, kontaktieren Sie uns bitte. Sie erhalten in diesem Fall umgehend Ersatz. Benutzen Sie bitte niemals defekte Teile. Die richtige Installation sowie die korrekte Benutzung Ihrer NEG Dunstabzugshaube sind Voraussetzung, damit die Haube optimal arbeiten kann. Um Fehler bei der Installation oder der Benutzung zu vermeiden, empfehlen wir die Vorgaben und Hinweise der HEA (Fachgemeinschaft für effiziente Energieanwendung e.V.
- Seite 3 Abstand zum Gas-Kochfeld ......................13 Abstand zum Induktions-Kochfeld ....................13 Breite der Haube in Relation zum Kochfeld .................. 13 Abmessungen und Montagepunkte ....................14 Montieren der Haube ........................16 Montage-Skizze KF106-AT ......................16 Übersicht Teile ..........................17 Handbuch und Montageanleitung NEG Seite 3...
- Seite 4 Auch wenn das Entgraten von Schnittkanten bei Laser-Cut Teilen eigentlich kein Thema mehr ist, können Edelstahl-Elemente unter Umständen scharfe Kanten aufweisen Tragen Sie daher beim Auspacken sowie der Montage auf jeden Fall Schutzhandschuhe. Auch beim Reinigend des Innenraums der Haube sowie beim Wechsel von Aktivkohle-Filtern Handbuch und Montageanleitung NEG Seite 4...
- Seite 5 Schrank muss mindestens 50mm betragen. VERBRENNUNGSGEFAHR Betreiben Sie nicht mehrere Gaskochstellen gleichzeitig über einen Zeitraum von max. 15 Minuten bei höchster Wärmebelastung. Die Hitzeeinwirkung des Herdes kann zu Verbrennungsgefahr beim Berühren der Gehäuse-Oberflächen führen! Handbuch und Montageanleitung NEG Seite 5...
- Seite 6 Andernfalls wird durch den entstehenden Unterdruck die Absaugleistung ernsthaft beeinträchtigt. Zu diesem Zweck sind unbedingt die notwendigen Maßnahmen zum Druckausgleich zu treffen. Dies geschieht entweder durch eine geeignete Zuluft-Öffnung mit zumindest dem gleichen Querschnitt wie die Handbuch und Montageanleitung NEG Seite 6...
- Seite 7 Rundrohre: Wir empfehlen einen Innendurchmesser von 150 mm. Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben. Sie sollten keine scharfen Umlenkungen haben. Ø 150 mm ca. 177 cm2 Bei abweichenden Rohrdurchmessern sollten Sie auf jeden Fall Dichtstreifen einsetzen. Handbuch und Montageanleitung NEG Seite 7...
- Seite 8 Verwenden Sie für die schonende Reinigung der Geräteoberflächen und Bedienelemente ein weiches, feuchtes Tuch, einfaches Spülmittel oder ggf. einen sehr milden Fensterreiniger. Angetrocknete Verschmutzungen nicht abkratzen, sondern erst einweichen und dann mit einem feuchten Tuch wegwischen. Handbuch und Montageanleitung NEG Seite 8...
- Seite 9 Gehäuseteile mit einem feuchten Tuch von abgelagertem Fett zu befreien. Hinweise zu Pflege und Reinigung Um die Funktionsweise Ihrer NEG Dunstabzugshaube zu erhalten, müssen die Fettfilter regelmäßig gereinigt werden. Der Fettfilter nimmt die Fette aus dem Wrasen (Küchendunst) auf. Je mehr Fett der Filter bereits aufgenommen hat, umso mehr nimmt die Leistung des Gerätes ab.
- Seite 10 Verfärbungen des Metalls entstehen. Diese haben keinerlei Einfluss auf die Funktion der Fettfilter und gelten nicht als Reklamationsgrund. Legen Sie die Filter locker in die Geschirr- Spülmaschine ohne sie zu biegen oder einzuklemmen. HINWEIS: Reinigen Sie sehr stark verschmutzte Metall-Fettfilter nicht zusammen mit anderem Geschirr. Handbuch und Montageanleitung NEG Seite 10...
- Seite 11 6. Setzen Sie danach die Fettfilter wieder ein (siehe Metall-Fettfilter). Leuchtmittel – Wechsel NEG Dunstabzugshauben werden mit LED Beleuchtung ausgeliefert. Leuchtmittel sind Verschleißteile und können jederzeit beim Hersteller als Ersatzteil nachbestellt werden. Durch die Verwendung von LED-Strahlern als Arbeitsplatzbeleuchtung wird ein Austausch von defekten Leuchtmitteln jedoch höchst unwahrscheinlich.
- Seite 12 Durch Aktivierung der Nachlaufautomatik bleibt die Haube auf der eingestellten Stufe für weitere 9 Min. in Betrieb und schaltet danach automatisch ab. Während dieser Zeit kann die Haube durch Deaktivierung dieser Funktion jederzeit in den normalen Betrieb zurückgesetzt werden. Handbuch und Montageanleitung NEG Seite 12...
- Seite 13 Sachgemäße Montage - Position und Höhe Die Montage einer kopffreien Dunstabzugshaube von NEG ist in kurzer Zeit von 2 Personen zu bewerkstelligen. Wir empfehlen allerdings, die Montage von einem Fachmann durchführen zu lassen. NEG haftet nicht für Schäden die bei, oder durch unsachgemäße Montage entstanden sind.
- Seite 14 NEG Design Dunstabzugshaube Serie KF-106-AT Abmessungen und Montagepunkte Handbuch und Montageanleitung NEG Seite 14...
- Seite 15 NEG Design Dunstabzugshaube Serie KF-106-AT Handbuch und Montageanleitung NEG Seite 15...
- Seite 16 Decken Sie die Kochstelle während der Montage der Haube ab, um Schäden an der Kochstelle zu vermeiden. Achten Sie auf gute Festigkeit und Tragfähigkeit der Wand. Montieren Sie die Haube mittig über die Kochstelle Montage-Skizze KF106-AT Handbuch und Montageanleitung NEG Seite 16...
- Seite 17 Serie KF-106-AT Übersicht Teile Beschreibung Abbildung Menge Gehäuse Kamin außen Kamin innen Befestigungsprofil f. Kamin außen Befestigungsprofil f. Kamin innen Dübel ST4*40MM Schraube Befestigung Kamin ST4*30MM Schraube Befestigung Haube ST4*8MM Schraube Kamin-Befestigungsprofile Rückschlagklappen Kabelbinder Abluft-Schlauch Handbuch und Montageanleitung NEG Seite 17...
- Seite 18 Verwenden Sie ein passendes Abluftrohr oder den beiliegenden Abluftschlauch Ø 150 mm. Der Schlauch darf nicht geknickt werden. Setzen Sie den Schlauch auf den Stutzen der Dunstabzugshaube zwischen Innen- und Außenring. Fixieren Sie dann den Schlauch am Stutzen mit dem beiliegenden Kabelbinder. Handbuch und Montageanleitung NEG Seite 18...
- Seite 19 Dann öffnen Sie die Klappe der Haube und entnehmen den Metall-Fettfilter. Dann können Sie die 2 Stück ST4x30 Schrauben mit Rundkopf in die unteren Montagepunkte setzen. Dann ziehen Sie alle 4 Schrauben fest an. Handbuch und Montageanleitung NEG Seite 19...
- Seite 20 Abdeckung mit selbstöffnenden Schlitzen oder einer Rückschlagklappe (nicht im Lieferumfang) versehen werden. Schritt 9 - Inbetriebnahme Nach vollständiger Montage der Haube: • Bitte alle verbliebenen Verpackungs- und Schutzelemente der Haube entfernen • Einen Funktionstest durchführen (siehe Kapitel „Bedienung der Haube”). Handbuch und Montageanleitung NEG Seite 20...
- Seite 21 Ventilator läuft ohne dass Luft abgesaugt wird Schalten Sie die Haube ab und prüfen, ob das Gerät korrekt an das Abluftsystem angeschlossen ist. Prüfen Sie ob sich alle Rückschlagklappen am Gerät und an der Außenwand Handbuch und Montageanleitung NEG Seite 21...
- Seite 22 Betriebsgeräusch der Haube ist ungewöhnlich laut, und/oder neben dem Betriebsgeräusch treten andere Geräusche auf. Alle NEG Hauben sind im Betrieb gerade im Verhältnis zur Leistung sehr leise. Lautstärke wird allerdings von jedem Menschen individuell wahrgenommen. Daher ist es wichtig, eine objektive Angabe zur Lautstärke zu haben.
- Seite 23 Luftstrom bei Betrieb auf der Intensivstufe oder Schnelllaufstufe (m3/h) Luftschallemission (niedrigste Stufe) dB(A) Luftschallemission (höchste Stufe) dB(A) Leistungsaufnahme im 0,35 Bereitschaftszustand (W) Herstellerinformationen NEG – NeuTrends GmbH Frankfurter Str. 151b D-63303 Dreieich E-Mail: service@neutrends.de Web: www.neutrends.de Handbuch und Montageanleitung NEG Seite 23...
