BEGA 2382 Gebrauchsanweisung

30.15 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
163
Anwendung

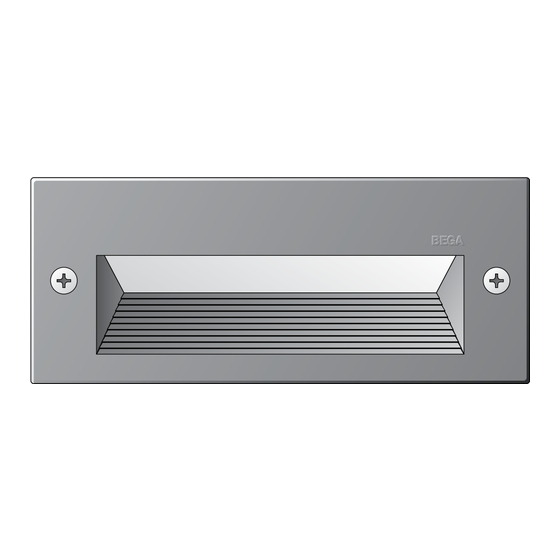

LED-Einbauleuchte mit gerichtetem Licht.
Für den Einbau in Wände im Innen- und
Außenbereich.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Lebensdauerkriterien
2382
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
2382 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas klar
Erforderliche Einbauöffnung 155 x 60 mm
Einbautiefe 70 mm
Befestigung über vier keilförmig angebrachte,
verstellbare Krallen
Europäisches Patent EP 0 686 806
1 Leitungseinführung für Netzanschlussleitung
bis ø 10,5 mm, max. 3 × 1,5@
Anschlussklemme 2,5@
Schutzleiteranschluss
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK05
Schutz gegen mechanische
Schläge < 0,7 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 0,55 kg
Einbauleuchte
Recessed luminaire
Luminaire à encastrer
Application
Recessed LED luminaire with directed light
for recessed installation in walls.
For interior and exterior lighting applications.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.
Lamp
5,6 W Module connected wattage
7,5 W Luminaire connected wattage
t = 25 °C Rated temperature
a
50 000 h / L Service life criteria
70
2382
LED-0203/830 Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
430 lm Module luminous flux
163 lm Luminaire luminous flux
21,7 lm / W Luminaire luminous efficiency
2382 K4
LED-0203/840 Module designation
4000 K Colour temperature
R > 80 Colour rendering index
a
470 lm Module luminous flux
178 lm Luminaire luminous flux
23,7 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Clear safety glass
Required recessed opening 155 x 60 mm
Recessed depth 70 mm
Fixing is achieved by using four adjustable
wedge-shaped claws
European patent EP 0 686 806
1 cable entry for mains supply cable
up to ø 10.5 mm, max. 3 × 1.5@
Connecting terminal 2.5@
Earth conductor connection
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
Safety class I
Protection class IP 65
Dust tight and protection against water jets
Impact strength IK05
Protection against mechanical
impacts < 0,7 joule
r – Safety mark
c – Conformity mark
Weight: 0.55 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 65
60 7
70
Utilisation
Luminaire à encastrer à LED à éclairage dirigé.
Pour l'encastrement dans des murs, à l'intérieur
et l'extérieur.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Lampe
5.6 W Puissance raccordée du module
7.5 W Puissance raccordée d'un luminaire
t = 25 °C Température de référence
a
50 000 h / L Critères relatifs à la durée de vie
70
2382
LED-0203/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
430 lm Flux lumineux du module
163 lm Flux lumineux du luminaire
21,7 lm / W Rendement lum. d'un luminaire
2382 K4
LED-0203/840 Marquage des modules
4000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
470 lm Flux lumineux du module
178 lm Flux lumineux du luminaire
23,7 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité clair
Réservation nécessaire 155 x 60 mm
Profondeur d'encastrement 70 mm
La fixation s'effectue par quatre griffes
réglables en forme de clavette
Brevet européen EP 0 686 806
1 entrée de câble
pour câble de raccordement
jusqu'à ø 10,5 mm, max. 3 × 1,5@
Bornier 2,5@
Raccordement de mise à la terre
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK05
Protection contre les chocs
mécaniques < 0,7 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 0,55 kg
!
