Palmer RIVER Serie Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für RIVER Serie:
- Bedienungsanleitung (51 Seiten) ,
- Bedienungsanleitung (44 Seiten) ,
- Bedienungsanleitung (51 Seiten)
Verwandte Anleitungen für Palmer RIVER Serie
Inhaltszusammenfassung für Palmer RIVER Serie

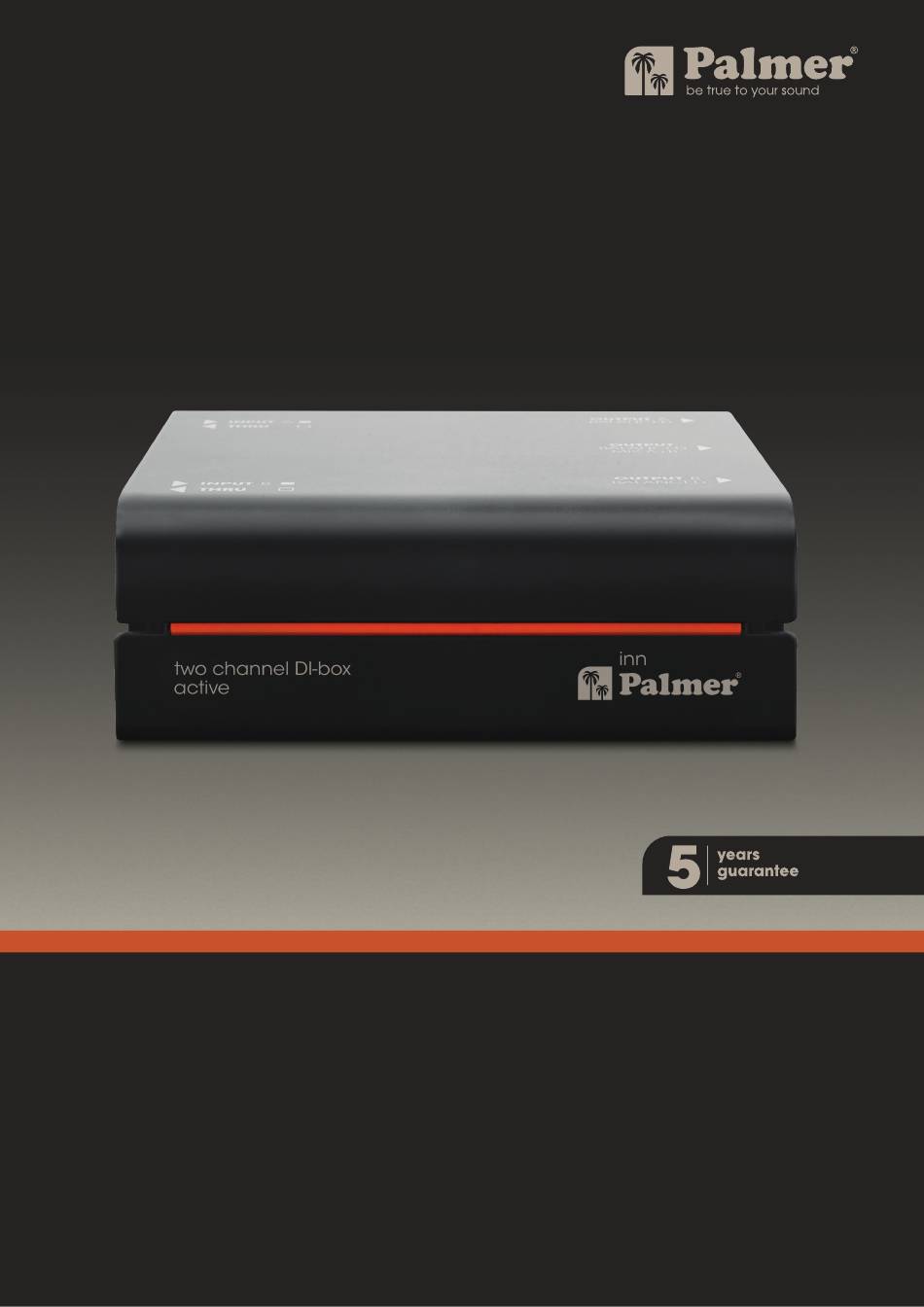

- Seite 1 USER MANUAL RIVER SERIES BEDIENUNGSANLEITUNG MANUEL D’UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D’ISTRUZIONI Two channel DI-box active river series...
- Seite 2 TABLE OF CONTENTS DE BEDIENUNGSANLEITUNG INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG BESTIMMUNGSGEMÄSSER GEBRAUCH BEGRIFFS- UND SYMBOLERKLÄRUNGEN SICHERHEITSHINWEISE HINWEISE FÜR ORTSVERÄNDERLICHE INDOOR-GERÄTE LIEFERUMFANG EINFÜHRUNG ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE HINWEISE VERKABELUNGSBEISPIELE TECHNISCHE DATEN SIGNALFLUSSDIAGRAMM HERSTELLERERKLÄRUNGEN...
- Seite 3 Ziel erreicht: das Herz deiner Zuhörer. Denn genau dafür steht Palmer®. Schon seit 1980 fertigen wir Audio-Tools für den professionellen Einsatz auf der Bühne, beim Rundfunk und im Studio. Musiker und Toningenieure weltweit schätzen unsere in Deutschland ent- wickelten Lösungen für ihren ungehinderten Signalfluss und reinen Klang –...
- Seite 4 BEDIENUNGSANLEITUNG Aktive 2-Kanal DI-box INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch. ▶ Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. ▶ Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. ▶...
- Seite 5 BEDIENUNGSANLEITUNG Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen. Dieses Symbol kennzeichnet Gefahren durch hohe Lautstärken. Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden. Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts. Dieses Symbol kennzeichnet ein Gerät, das nur in trockenen Räumen verwendet werden darf. SICHERHEITSHINWEISE GEFAHR: Öffnen Sie das Gerät nicht und verändern Sie es nicht.
- Seite 6 BEDIENUNGSANLEITUNG GEFAHR: Erstickungsgefahr! Kunststoffbeutel und Kleinteile müssen außer Reichweite von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten aufbewahrt werden. Gefahr durch Herabfallen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Verwenden Sie ausschließlich geeignete Stative bzw. Befestigungen (im Besonderen bei Festinstallationen).
- Seite 7 BEDIENUNGSANLEITUNG VORSICHT, HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die zu Gehörschäden führen können.
- Seite 8 BEDIENUNGSANLEITUNG LIEFERUMFANG Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. Bitte überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist. Im Lieferumfang des Produkts sind enthalten: ▶...
- Seite 9 BEDIENUNGSANLEITUNG ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE – VORDERSEITE 1. INPUT A / INPUT B Audioeingänge mit 6,3 mm Klinkenbuchsen. A. Schließen Sie ein Instrument mit Hilfe eines abgeschirmten Instrumentenkabels an. B. Schließen Sie den Lautsprecherausgang eines Gitarrenverstärkers mit Hilfe eines Lautsprecherkabels an (Tipp: PAD-Schalter Nr.
- Seite 10 BEDIENUNGSANLEITUNG ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE – RÜCKSEITE 5. LIFT / GND A - LIFT / GND B - LIFT / GND A+B Schalter zum Trennen der Masseverbindung von Ein- und Ausgang des entsprechenden Kanals (Ground Lift). In der nicht gedrückten Position ist die Masseverbindung getrennt, die Verbindung besteht bei gedrückter Position. Die Fä- higkeit, mit Hilfe des Ground Lift-Schalters eine Brummschleife zu verhindern, hängt von der Erdung der angeschlos- senen Geräte ab.
- Seite 11 BEDIENUNGSANLEITUNG VERKABELUNGSBEISPIELE BALANCED OUT (e. g. Foh Mixer) THRU OUTPUT BALANCED A INPUT A OUTPUT BALANCED MIX A+B INPUT B OUTPUT BALANCED B MONO MERGED BALANCED OUT (e. g. Monitor Mixer) OUTPUT INPUT A BALANCED A INPUT B OUTPUT BALANCED B INPUT A OUTPUT BALANCED A INPUT B...
- Seite 12 BEDIENUNGSANLEITUNG TECHNISCHE DATEN ALLGEMEIN Artikelnummer PINN Produktart DI-box Anzahl Kanäle aktiv Überträger isoliert Anzahl Eingänge Eingangstyp unsymmetrisch Eingangsanschlüsse 6,3 mm Klinke Anzahl Ausgänge Ausgangstyp symmetrisch Ausgangsanschlüsse THRU-Ausgänge pro Kanal Eingangsdämpfung (Pad) 0 dB / 30 dB Ground/Lift Schalter Zusätzliche Funktionen zusätzlicher mono Ausgang Betriebsspannung 2×...
- Seite 13 BEDIENUNGSANLEITUNG...
- Seite 14 BEDIENUNGSANLEITUNG ENTSORGUNG HERSTELLERERKLÄRUNGEN Herstellergarantie und Haftungsbeschränkung VERPACKUNG: Adam Hall GmbH Verpackungen können über die Adam-Hall-Str. 1 üblichen Entsorgungswege dem D-61267 Neu Anspach Wertstoffkreislauf zugeführt werden. E-Mail: Info@adamhall.com / +49 (0)6081 / 9419-0. Bitte trennen Sie die Verpackung ent- sprechend der Entsorgungsgesetze und Unsere aktuellen Garantiebedingungen und Wertstoffverordnungen in Ihrem Land.
