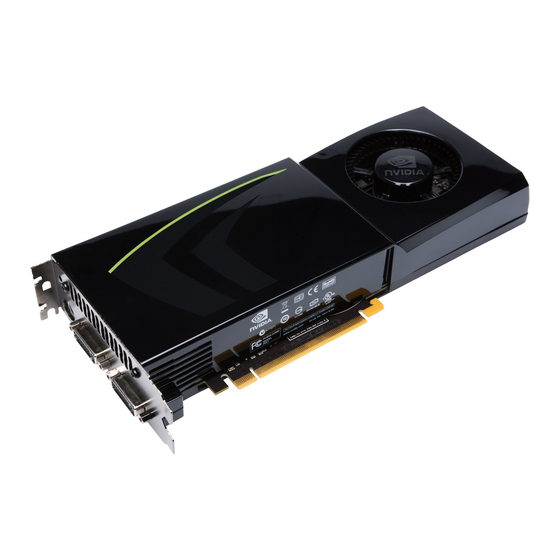

Anleitung Nvidia GTX280 Grafikarte, Fan Mod via Bios Flash,
Nibitor, Heatbug Problem und Einbau des
Lüfters von Arctic Cooling, Accelero XTREME GTX 280 (c) by boldi
Ausgangssituation:
1. Ein neuer Spiele Rechner
2. Ein unfähiger Händler/Techniker
3. Eine Nvidia GTX280 mit bekanntem „Heatbug"
Zu 1.
Nur ein paar, nicht ins Detail gebrachte technische Daten ;-)
Intel Q9550@3,6GHz
8 GB Arbeitsspeicher
1x500 GB HDD
1x1000 GB HDD
Nvidia GTX280 1024Mb
Sozusagen ein Gamer PC ;-)
Zu 2.
Vorweg die Problembeschreibung:
Beim zocken volle Lüfterdrehzahl (irgendwas mit über 3000 U/min),
und nahezu 105° Temperatur der GPU(Grafikkartenprozzi)
So, ich gegoogelt, nach „Hitzeproblem GTX 280".
Bingo: etliche Treffer mit bekanntem NVIDIA
„Heatbug" Problem, resultierend aus schlechtem Kontakt zwischen GPU und Wärmeleitpaste bzw.
„Heatspreader" , Aufgrund des schlecht bzw. zu hoch vergossenem „Heatspreaders".
So, nach Rücksprache , mit dem Händler kompletten PC versendet, mit der ausführlichen Beschreibung
des Fehlers, inkl. diverser links zu dem Problemen.
Tja ich spar mir jetzt die ausführliche Beschreibung.
Fakt ist, das der PC / Grafikkarte unrepariert zurück kam, mit dem Zusatz: Aus Kulanzgründen brauchen
wir die Kosten für den Test nicht zu bezahlen. (ohne Worte)
Gut, da die Garantie der GRAKA sowieso erlischt, beim Umbau auf
Arctic Cooling Accelero XTREME, regen wir uns nicht weiter darüber auf.
Hier ein Bild vom Test des Händlers, der meint 104° sind normal......
Werbung
Verwandte Anleitungen für Nvidia GTX280
Inhaltszusammenfassung für Nvidia GTX280
- Seite 1 Anleitung Nvidia GTX280 Grafikarte, Fan Mod via Bios Flash, Nibitor, Heatbug Problem und Einbau des Lüfters von Arctic Cooling, Accelero XTREME GTX 280 (c) by boldi Ausgangssituation: 1. Ein neuer Spiele Rechner 2. Ein unfähiger Händler/Techniker 3. Eine Nvidia GTX280 mit bekanntem „Heatbug“...
- Seite 2 Nach ausführlichen Recherchen meinerseits, konnte ich 3 Verbesserung bzw. Reparatur Maßnahmen erörtern. Zu setzende Maßnahmen: 1. Flashen und Bearbeiten (Fan Mod) des BIOS der GTX280 2. Entfernen des Heatspreaders und Lösung des Hitzeproblems 3. Einbau des Lüfters Arctic Cooling Accelero XTREME GTX 280 Auf diese drei Maßnahmen möchte ich nun genauer eingehen...
- Seite 3 Bios der GTX 280 flashen: Wichtige Einstellungen vor dem Biosflash! Vor dem flashen auf im Bios des Systemes auf Grafikartenslot PCI umstellen, auch wenn keine drin ist, er springt dann automatisch auf AGP um beim Start. Dazu muss im Bios unter "Integrated Peripherals" die Option "Init Display First"...
- Seite 4 Wenn man kein Disketten Laufwerk besitzt : Ich habe den USB Stick mit USB Disk Storage Format Tool zum bootfähigen Disketten Medium geschrieben und alles was ich nicht brauchte runter geschmissen, weil wir haben ja nur begrenzt Speicherplatz (1,44 Mb).Auf den Stick kopiere ich noch nvflash.exe und cwsdpmi.exe. Im bios eventuell die Bootreihenfolge auf USB, bzw.
- Seite 5 abspeichern unter modbios.rom und wieder -> Neustart -> booten vom USB Stick -> einspielen mit folgendem Befehl (nvflash 5.72): nvflash.exe -5 -6 modbios.rom -> ENTER -> fertig -> Neustart. Nach dem Fanmod, waren es bei mir gleich mal 9° Temperatur weniger. Leider habe ich kein aktuelles Bild, die Temp stieg noch auf ca.
- Seite 6 2. Maßnahme Anleitung Demontage Original Gehäuse + GPU Heatspreader : Ausgangssituation eine NVIDIA Manli GTX 280 1024Mb "Heatbug"...
- Seite 7 Handyöffnungswerkzeug zum zerlegen der Originalen, Cutter Satz brauchen wir später, zur Demontage des Heatspreaders Alle Schrauben an der Rückseite entfernen.
- Seite 8 An den Haltelaschen vorsichtig aufhebeln, bei mir reichten 3 Stk. um das Gehäuse zu demontieren, die auf der Gegenüberliegenden Seite musste ich nicht "aushebeln". Damit ich keine Fehler mache wurde ich wie ihr seht, von kritischen Augen beobachtet. 1.Haltelasche 2.Haltelasche 3.Haltelasche...
- Seite 9 Deckel ist ab. Diese beiden Schrauben mit einem sehr kleinen Kreuzschraubendreher entfernen. Diese beiden Schrauben müssen auch entfernt werden.
- Seite 10 Mit Öffnungswerkzeug Lüftergehäuse von Platine lösen. So sieht es mit Headspreader aus Die nackte Tatsache (Nvidia entkleidet) Kabel vom Lüfter abziehen (ging bei mir schwer)
- Seite 11 Alle markierten SPAWA's (Spannungswandler's) empfiehlt Arctic Cooling mit einem Radiergummi abzurubbeln, ich rate davon ab, nehmt Isopropanol (fast 100% Alkohol) verdunstet rückstandsfrei und alles ist Fettfrei, somit haften auch die Wärmeleitpads des Herstellers so olala, das heißt, optimal sind diese auch nicht, es gibt besser haftende Pads, schaut euch im Internet um, bei z.B.
- Seite 12 So da liegt er nun frei das Herzstück jeder GRAKA. So nun müssen wir die grün markierte Vergussmasse zur Gänze entfernen. Am besten ist es den rot markierten Bereich (Chip + Widerstände) mit Klebeband abzukleben, damit man eventuell die Widerstände + Chip nicht beschädigt, beim abkratzen der Vergussmaße.
- Seite 13 Heatspreader auch sauber machen. So muss es aussehen.
- Seite 14 WLP (ich verwende eine auf Silikonbasis, etliche Tests haben gezeigt das alle guten WLP in etwa identische Leiteigenschaften besitzen) sollte nicht zu viel und nicht zu wenig aufgetragen werden, hier zu viel. Nochmal abwischen und neu raufgeben. Ich habe dann mit Epoxid Kleber (Modellbau) an jeder Ecke einen Tropfen, den Heatspreader verklebt, vorher die etwas überschüssige WLP noch entfernt.
- Seite 15 Fertig ist das gute Stück. Ich habe nun den Original Kühler/Lüfter/Gehäuse nochmal montiert um das Ergebnis zu testen und siehe da, in etwa 18° Temp weniger (84°);-) sind zwar nur 115" in Furmark aber das sieht man schon am Anstieg der Tempkurve das es passt.
- Seite 16 3.Maßnahme Einbau Arctic Cooling, Accelero XTREME GTX 280 Schön verpackt, zu einem Preis von ca. 40-50€ im Handel erhältlich. Top Kühlleistung (3x 92mm Lüfter), links/rechts 5 Headpipes, WLP MX2 schon vorbereitet. Flüsterleise nur 0.5 Sone (Original Lüfter 5 Sone). Pads rauf, Folie ab, fertig, Anleitung liegt dem Paket bei.
- Seite 17 Kühler drauf Von der Unterseite mit mitgelieferten M2,5mm Schrauben befestigen, fertig. So, die nächsten Pads.
- Seite 18 Alu Kühler draufkleben, blaue Schutz Folie abziehen, fertig. So sieht es fertig aus, rechts ist die Folie noch immer drauf, gerade noch gemerkt ;-) Rückseite 8 Pads aufkleben, Alu Back Plate raufkleben fertig.
- Seite 19 Ich habe die Originale WLP MX2 entfernt und sie durch meine auf Silikonbasis ersetzt, weil sie wie ich finde nicht flächig alles abdeckt. Ich musste bei der Anprobe feststellen, das einige Kühlrippen am Anschluss S-Video die Kühllamellen angestanden sind, und die Auflage am Spreader so nicht, gewährleistet gewesen wäre. Ich habe diese dann weggedremmelt.
- Seite 20 So nun ist es vollbracht, ich habe zusätzlich die Backplate und die kleinen Alukühler, für die SPAWA's mit Epoxyd an den Ecken vergossen, weil ich diesen WLPads nicht traue. So nun wollte ich das Ding wieder einbauen, und was sehen meine entzündeten Augen, shit das Teil ist länger geworden.
- Seite 21 Hat sogar, noch einen entscheidenden Vorteil, somit wird der eigentlich vorher durch die Halterung blockierte Luftstrom des Gehäuselüfters freigelegt. So nun der abschließende Test mit Furmark 1.6.5 ergibt folgendes: 68° über 928sec.
- Seite 22 überhitzen könnte, werden alle zurückgerufen mit Geld Retour Garantie..Zum Glück läuft die GTX280 nun zufriedenstellend, und das freut mich ;-) Nachtrag: Leider bootet der Rechner ab und zu noch neu, das liegt aber definitiv nicht mehr an der GTX...
