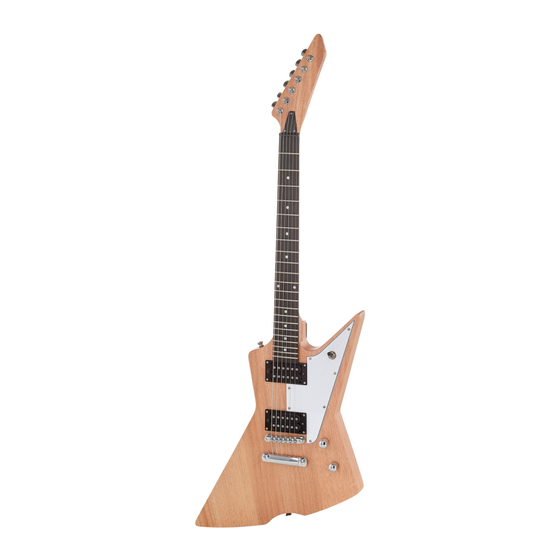

- Seite 1 Electric Guitar Kit Extreme-76 Gitarrenbausatz...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 26.08.2024, ID: 547683 (V2)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise......................5 1.1 Symbole und Signalwörter..................5 Sicherheitshinweise....................... 6 Lieferumfang..........................7 Aufbauanweisungen......................8 4.1 Kopfplatte zuschneiden....................8 4.2 Korpus und Hals lackieren.................... 9 4.3 Mechaniken montieren....................10 4.4 Gitarrenhals montieren....................12 4.5 Potis, Tonabnehmer und Schalter verdrahten........... 13 4.6 Saitenhalter und Steg montieren................
- Seite 4 Electric Guitar Kit Extreme-76 Gitarrenbausatz...
- Seite 5 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierli‐ chen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signalwörter, die in diesem Dokument verwendet werden.
- Seite 6 Sicherheitshinweise Sicherheitshinweise GEFAHR! Erstickungs- und Verletzungsgefahr für Kinder! An Verpackungsmaterialien und Kleinteilen können Kinder ersticken. Beim Umgang mit dem Produkt können Kinder sich verletzen. Lassen Sie Kinder niemals mit Verpackungsmaterial und dem Produkt spielen. Bewahren Sie Verpackungsmaterial niemals in der Reichweite von Babys und Kleinkindern auf.
- Seite 7 Lieferumfang Lieferumfang Vielen Dank, dass Sie sich für diesen Gitarrenbausatz entschieden haben. Alle Holz‐ teile, die Hardware und die elektrischen Komponenten sind in diesem Paket ent‐ halten. Die folgende Abbildung zeigt die einzelnen Bestandteile des Lieferumfangs. Der Zusammenbau wird in den nachfolgenden Abschnitten detailliert beschrieben. Electric Guitar Kit Extreme-76 Gitarrenbausatz...
- Seite 8 Aufbauanweisungen Aufbauanweisungen Nützliche Hilfsmittel und Materialien Stellen Sie für den Zusammenbau der Gitarre noch folgende Hilfsmittel und Materia‐ lien bereit: Kreuzschlitzschraubendreher Gummihammer Ringschlüssel Zange Lack und Zubehör Nadelfeilen Schleifpapier Korpus und Hals sollten unbedingt vor dem Zusammenbau lackiert werden. Verwenden Sie beim Auftragen von Sprühlack bzw. -farbe unbedingt eine Staubmaske.
- Seite 9 Aufbauanweisungen 4.2 Korpus und Hals lackieren Korpus lackieren Das Massivholz des Gitarrenkorpus ist versiegelt und für unterschiedliche Lackie‐ rungsarten vorbereitet. Baumärkte und KFZ-Zubehörhandel bieten eine große Aus‐ wahl an Lacken in Sprühdosen, mit denen ohne Spezialwissen einfach lackiert werden kann. Zunächst sollten Sie überprüfen, ob die Verbindung zwischen Hals und Korpus kor‐...
- Seite 10 Aufbauanweisungen 4.3 Mechaniken montieren Setzen Sie die Stimmmechaniken von der Rückseite der Kopfplatte aus in die vorge‐ sehenen Bohrungen ein. Richten Sie die Mechaniken so aus, dass die Stimmwirbel senkrecht zur Oberkante der Kopfplatte stehen. Fixieren Sie die Mechaniken wie in der Abbildung dargestellt in dieser Position zunächst handfest mit den mitgelieferten Schrauben.
- Seite 11 Aufbauanweisungen Ziehen Sie die Muttern auf der Vorderseite mit einem passenden Schraubenschlüssel, und anschließend die Schrauben zum Fixieren der Mechaniken auf der Rückseite fest Electric Guitar Kit Extreme-76 Gitarrenbausatz...
- Seite 12 Aufbauanweisungen 4.4 Gitarrenhals montieren Legen Sie den Korpus auf eine geeignete Arbeitsfläche. Benutzen Sie eine weiche Unterlage, um Beschädigungen an der Oberfläche zu vermeiden. Passen Sie den Hals in die Halsausfräsung ein. Benutzen Sie, falls notwendig, zum Nacharbeiten einen scharfen Stechbeitel oder Schleifpapier. Gehen Sie beim Abtragen von Material sehr vorsichtig vor.
- Seite 13 Aufbauanweisungen 4.5 Potis, Tonabnehmer und Schalter verdrahten Die Verdrahtung der Tonabnehmer, der Potis und der Klinkenbuchse erfolgt über Steckverbinder. Setzen Sie die Potis wie in der folgenden Abbildung dargestellt in die rückseitige Aussparung ein. Führen Sie das Kabel des Kabelbaums wie in den Abbildungen dargestellt über die rückseitige Aussparung in den oberen Kabelkanal bis in die Aussparung des Stegto‐...
- Seite 14 Aufbauanweisungen Electric Guitar Kit Extreme-76 Gitarrenbausatz...
- Seite 15 Aufbauanweisungen Setzen Sie die Klinkenbuchse in die hierfür vorgesehene Bohrung am Korpusboden ein und verbinden Sie die beiden Steckverbinder. Electric Guitar Kit Extreme-76 Gitarrenbausatz...
- Seite 16 Aufbauanweisungen Führen Sie das Saitenerdungskabel durch den unteren Kabelkanal bis zur Bohrung zur Befestigung des Saitenhalters. Electric Guitar Kit Extreme-76 Gitarrenbausatz...
- Seite 17 Aufbauanweisungen Setzen Sie die Halterung für die Klinkenbuchse ein und kontrollieren Sie den Über‐ stand der Buchse. Diese muss soweit über die Halterung nach außen ragen, dass sie mit der mitgelieferten Mutter ausreichend festgeschraubt werden kann und nur minimal übersteht. Korrigieren Sie den Überstand gegebenenfalls, indem Sie die Kontermutter im Inneren entsprechend verdrehen.
- Seite 18 Aufbauanweisungen Die Tonabnehmer, die Potis und die Buchse sind mit einem Kabelbaum mit Click-on- Stecker verbunden. Bereiten Sie den Halstonabnehmer und den Stegtonabnehmer für den Einbau vor, indem Sie die Kabel durch die Aussparungen führen und dann die Tonabnehmer wie auf den Fotos gezeigt einschrauben. Electric Guitar Kit Extreme-76 Gitarrenbausatz...
- Seite 19 Aufbauanweisungen Führen Sie den Schalter von der Rückseite der Schlagplatte in die dafür vorgesehen Bohrung und schrauben sie handfest an. Verbinden Sie Schalter, Potis und Tonabnehmer wie dargestellt mit den Steckverbin‐ dern. Electric Guitar Kit Extreme-76 Gitarrenbausatz...
- Seite 20 Aufbauanweisungen Achten Sie darauf, dass die Tonabnehmer in der Lochmitte der frontseitigen Ausspa‐ rungenen sitzen und mit den vorgebohrten Schraublöchern ausgerichtet sind. Schrauben Sie Tonabnehmer und Schlagbrett mit den mitgelieferten Schrauben fest. Electric Guitar Kit Extreme-76 Gitarrenbausatz...
- Seite 21 Aufbauanweisungen Führen Sie das Erdungskabel soweit aus der Bohrung zur Befestigung des Saitenhal‐ ters heraus, dass bei der Montage des Saitenhalters ein ausreichender Kontakt mit der metallischen Oberfläche entstehen kann. Durch die Saitenerdung werden Stör‐ geräusche reduziert. Ziehen Sie die Mutter für den Schalter auf der Vorderseite der Schlagplatte mit einem passenden Schraubenschlüssel fest an.
- Seite 22 Aufbauanweisungen 4.6 Saitenhalter und Steg montieren Legen Sie den Korpus auf eine geeignete Arbeitsfläche. Benutzen Sie eine weiche Unterlage, um Beschädigungen an der Oberfläche zu vermeiden. Schlagen Sie die Befestigungsbolzen für den Saitenhalter und den Steg mit Hilfe eines Gummihammers wie dargestellt auf Anschlag in den Korpus. Achten Sie hierbei auf ausreichenden Kontakt zwischen dem abisolierten Ende des Erdungskabels und des Bolzens für den Saitenhalter.
- Seite 23 Aufbauanweisungen Befestigen Sie den Saitenhalter mit den mitgelieferten Schrauben. Passen Sie gege‐ benenfalls die Lage des Erdungskabels so an, dass der Saitenhalter mit den Befesti‐ gungsschrauben plan auf dem Korpus montiert werden kann. 4.7 Potiknöpfe und Gurtpins montieren Drücken Sie die Potiknöpfe auf die Stifte der einzelnen Potis. Electric Guitar Kit Extreme-76 Gitarrenbausatz...
- Seite 24 Aufbauanweisungen Verschrauben Sie die Gurtpins wie dargestellt in die vorgebohrten Löcher am Korpus. Electric Guitar Kit Extreme-76 Gitarrenbausatz...
- Seite 25 Aufbauanweisungen 4.8 Saiten, Halskrümmung, Saitenlage und Tonabnehmer anpassen Saiten aufziehen Die Saiten werden am Steg eingefädelt und nach vorne über den entsprechenden Saitenreiter geführt. Wickeln Sie das Saitenende einige Male um die Mechanik und spannen Sie jede Saite zunächst handfest. Achten Sie darauf, dass die einzelnen Saiten in der richtigen Sattelposition sowie in dem dazugehörigen Saitenniederhalter liegen.
- Seite 26 Aufbauanweisungen Halskrümmung anpassen Der Hals ist mit einem Stahlspannstab ausgerüstet, mit dem sich die Halskrümmung individuell auf die Spielgewohnheiten einstellen lässt. Prüfen Sie nach dem Stimmen der Saiten die Halskrümmung, indem Sie die tiefe E- Saite am ersten und zwölften Bund drücken. Je näher die Saite in Höhe des sechsten Bundes am Griffbrett liegt, desto mehr Nebengeräusche (Schnarren) werden beim Spielen der Gitarre zu hören sein.
- Seite 27 Aufbauanweisungen Schrauben Sie die Abdeckung für den Spannstab auf die Kopfplatte. Electric Guitar Kit Extreme-76 Gitarrenbausatz...
- Seite 28 Aufbauanweisungen Saitenlage anpassen Wenn der Hals die gewünschte Krümmung aufweist, können Sie über die Schrauben der einzelnen Saitenreiter die Saitenlage nach Ihren Spielgewohnheiten anpassen. Auch hier gilt: je tiefer die Saitenlage, desto leichter sind die Saiten zu greifen, verur‐ sachen aber leichter Nebengeräusche beim Spielen der Gitarre. Nach dem Einstellen der Saitenlage können Sie die Oktavreinheit der Gitarre prüfen und ggf.
- Seite 29 Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Nutzen Sie darüber hinaus die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten unter www.thomann.de. Eine fachgerechte Entsorgung schützt die Umwelt sowie die Gesundheit Ihrer Mit‐...
- Seite 30 Notizen Electric Guitar Kit Extreme-76 Gitarrenbausatz...
- Seite 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
