Inhaltszusammenfassung für SENKO MGT-Propan Warner

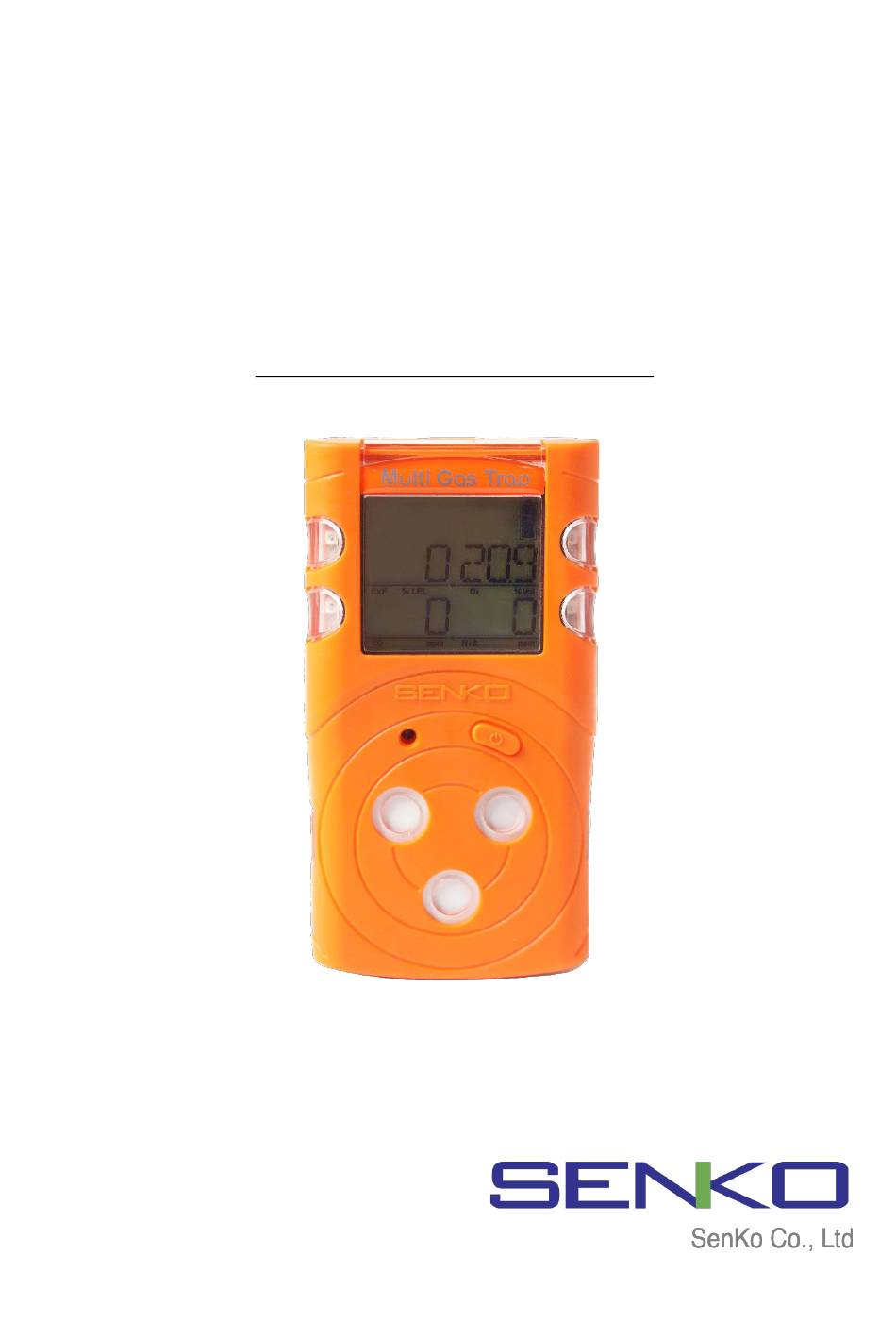

- Seite 1 MGT-Propan Warner (Tragbarer Propan Warner) Bedienungsanleitung...
- Seite 2 Produktübersicht Der MGT-P Warner ist ein zuverlässiger Detektor für die meisten brennbaren Gase. Durch den integrierten Pellistor-Sensor überwachtet MGT-P Warner Vorhandensein brennbarer Gase in der Umgebungsluft und warnt durch akustische, vibrierende und visuelle Alarme. Achtung Bitte ersetzen oder verändern Sie die Teile nicht. In diesem Fall können wir die Garantie und Sicherheit nicht ➢...
- Seite 3 Inhaltsangabe Inhalt ......................................3 Produktübersicht................................4 Aktivierung .................................... 5 2.1. Einschalten................................5 2.2. Ausschalten................................5 Modus..................................... 6 3.1. Mesmodus................................6 3.2. Display Modus ................................ 6 3.2.1 Display Modus im Detail..........................7 3.3. Alarm Display ................................. 8 3.4. Initialisierung der ermittelten Konzentrationen ..................9 3.5.
- Seite 4 Produktübersicht 1. Gas Sensor (O 2. Gas Sensor (LEL) 3. Gas Sensor 4. Key-Button 5. IR Port 6. Alarm LED 7. LCD Display 8. Buzzer LCD Display Symbole High Alarm Frischluft-Kalibrierung Gerätestabilisierung und- Low Alarm kalibrierung errfolgreich Alarm Condition Standard Gas Kalibrierung STEL Alarm Batterieanzeige TWA Alarm...
- Seite 5 Aktivierung 2.1. Eisnchalten Drücken und halten Sie die KEY-Taste ( ) und das Gerät wird zusammen mit dem Drei-Sekunden- Countdown eingeschaltet. (Das Gerät wird erst eingeschaltet, wenn Sie die Taste länger als drei Sekunden gedrückt halten). Gas Messmodus Ersteinstellungsmodus Nach der Aktivierung beginnt das Gerät mit der Aufwärmphase, um die Sensoren zu stabilisieren. Wenn der Aufwärmprozess abgeschlossen ist, ist das Gerät bereit, Gase zu erkennen.
- Seite 6 Modus 3.1. Messmodus Wenn das Gerät nach der Stabilisierung in den normalen Messmodus übergeht, werden die Gaskonzentration und der Batteriestand auf dem LCD-Monitor angezeigt. Sauerstoff wird in %vol, brennbare Gase in %LEL und H2S, CO in der Einheit PPM angezeigt. Wenn sich die Konzentrationswerte ändern, wird der Wert in Echtzeit angezeigt, und wenn die Werte den Schwellenwert für einen LOW- oder HIGH-Alarm (oder TWA/STEL) überschreiten, blinken die Anzeigesymbole für LOW, HIGH, TWA oder STEL regelmäßig, und der Alarm, die LED und die Vibration...
- Seite 7 3.2.1 Display Mode in Detail LCD Display Images Beschreibung im Detail Messmodus (Basic Display) ➢ Anzeige der aktuellen Gaswerte in der Atmosphäre und des ➢ Batteriestandes ➢ Eine minimale Gaskonzentration, die von dem Gerät erkannt wird. * In der Umgebungsluft zeigt der Sauerstoffgehalt normalerweise 20,9 %vol an.
- Seite 8 Minuten die STEL-Konzentration überschreiten, und der Tonalarm/Vibrations-/LED-Alarm wird gestoppt, wenn die Gaskonzentration den Alarmabschaltwert erreicht, während sich der Benutzer in einen sicheren Bereich begibt. Bump-Test-Intervall (SENKO IR-LINK Optionen): Weist den Benutzer in regelmäßigen Abständen darauf hin, das Gerät zu überprüfen.
- Seite 9 200 ppm 15 ppm * Die eingestellten Werte können am PC über SENKO IR-LINK (Optionen) geändert werden. <Vorsicht> Die Werte der verschiedenen Gase im Gerät werden auf der Grundlage der internationalen Normen festgelegt. Daher können die Alarmabschaltwerte für jedes Gas nach Genehmigung und Überwachung durch die Aufsichtsbehörde geändert werden.
- Seite 10 Drücken Sie die Taste ( ) erneut 3 Sekunden lang unter dem (D/T)-Modus und es wird zum vorherigen Modus zurückkehren. Drücken Sie die Taste ( * Die aktuelle Uhrzeit wird automatisch mit der des PCs synchronisiert, wenn dieser mit SENKO IR-LINK verbunden ist. 3.7.
- Seite 11 Ereignisprotokoll Es können bis zu 30 Ereignisse gespeichert werden. Wenn die Liste 30 Ereignisse überschreitet, werden die ältesten Daten automatisch gelöscht. Die gespeicherten Daten können überprüft werden, wenn sie über SENKO IR-LINK an den PC übertragen werden. Das Datenprotokoll zeichnet den Betriebsstatus jede Sekunde auf, und normale Datenprotokolle dauern nicht länger als 2 Monate.
- Seite 12 Sie die Taste 3 Sekunden lang nicht drücken. Wenn FA weiterhin angezeigt wird, wenden Sie sich bitte an SENKO oder an das Geschäft, in dem Sie das Gerät gekauft haben, da möglicherweise der Sensor ausgetauscht oder das Gerät repariert werden muss.
- Seite 13 50%LEL(CH 17 %Vol 100 ppm 25 ppm * The concentration for calibration may be modified on PC through SENKO IR-LINK (options). DOCKING STATION Die Standard-Gaskalibrierung kann einfach über die Docking Station (Option) durchgeführt werden, in der sich das Gas befindet.
- Seite 14 Gehäuse (W x D x H) 60 x 40 x 118mm Abmessungen 240 g Gewicht Optionen SP-PUMP101 (Sampling pump), SENKO IR-LINK, Docking-Station MGT-P : Ex d ia IIC T4, IP 67 Zertifizierungen MGT-N : Ex ia IIC T4, IP 67...
- Seite 15 Limited Warranty SENKO garantiert, dass dieses Produkt bei normalem Gebrauch und normaler Wartung für einen Zeitraum von zwei Jahren ab dem Kaufdatum beim Hersteller oder bei einem autorisierten Händler frei von Verarbeitungs- und Materialfehlern ist. Der Hersteller haftet (im Rahmen dieser Garantie) nicht, wenn seine Tests und Untersuchungen ergeben, dass der angebliche Defekt des Produkts nicht existiert oder durch Missbrauch, Nachlässigkeit oder unsachgemäße Installation, Prüfung oder Kalibrierung durch den Käufer (oder...
