Füllstand- und Druckmesstechnik
Betriebsanleitung

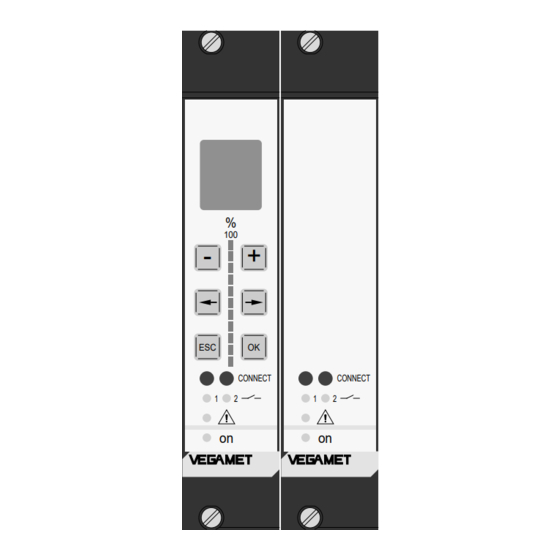

VEGAMET 515
%
100
-
+
ESC
OK
CONNECT
CONNECT
1
2
1
2
on
on
out
in

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für VEGA VEGAMET 515

  • Seite 1 Füllstand- und Druckmesstechnik Betriebsanleitung VEGAMET 515 CONNECT CONNECT...
  • Seite 2: Inhaltsverzeichnis

    Konfiguration und Parametrierung ........16 Inbetriebnahme ................ 17 Konfiguration Konfiguration Messstelle, zwei unabhängige Einzelmessungen ............18 Konfiguration Messstelle, Kombimessungen ....21 Messstellenname ............. 26 Störmeldung ..............26 Tarierung ................27 Überwachung ..............28 Konfiguration Eingänge ............ 29 Konfiguration Ausgänge ..........31 VEGAMET 515...
  • Seite 3 Passwort ................53 Menüsprache ..............53 Reset VEGAMET ............. 54 Bezugsgrößen und Einheiten ..........55 Diagnose Wartung ................56 Simulation ................. 56 Störmeldung ..............56 Reparatur ................. 56 Fehlercodes ..............57 Sicherheitshinweise ..............68 Achtung Ex-Bereich ..............68 VEGAMET 515...
  • Seite 4: Produktbeschreibung

    Funktion 1.1 Funktion und Aufbau Die Auswertgeräte versorgen die ange- schlossenen Sensoren und werten deren Das VEGAMET 515 ist ein Auswertgerät für analoge Messdaten aus. Die Auswertung eine Vielzahl von Messaufgaben, z.B.: erfolgt über eine spezielle Software, die sich - Füllstandmessung...
  • Seite 5: Zulassungen

    CENELEC definiert in der - 3 Stromausgänge 0/4 … 20 mA Konformitätsbescheinigung PTB-Nr. Ex- - 3 Spannungsausgänge 0/2 … 10 V 95.D.2161 X für VEGAMET 515 Ex. - 2 Relaisausgänge (Wechsler) - 1 DISBUS-Ausgang zur digitalen Vernet- WHG-Zulassung zung und zum Anschluss von VEGADIS Auswertgerät als Teil einer Überfüllsicherung...
  • Seite 6: Technische Daten

    3 Ausgänge Funktion analoge Ausgabe der Auswertergebnisse Bereich im Bereich 0 … 20 mA frei einstellbar max. 500 W Bürde Auflösung 1 µA Linearitätsfehler 0,05 % (bezogen auf 20 mA) Temperaturfehler 0,05 %/10 K (bezogen auf 20 mA) VEGAMET 515...
  • Seite 7 Betriebsspannung liegt an rot: Störmeldung (LED leuchtet bei stromloser Relaisspule) gelb: Relaisschaltzustand (Standardeinstellung: LED leuchtet bei stromführender Relaisspule) Bedienelemente Frontplatte 6 Tasten zur Konfiguration und Parametrierung (bei VEGAMET 515N nicht vorhanden) Leiterplatte Drehschalter zur Einstellung der Geräteadresse am DISBUS VEGAMET 515...
  • Seite 8 B = 25,4 mm (5 TE), H = 128,4 mm, T = 162 mm CE-Konformität Die Auswertgeräte VEGAMET 515 und VEGAMET 515 Ex erfüllen die Schutzziele des EMVG (89/336/EWG) und der NSR (73/23/EWG). Die Konformität wurde nach folgenden Normen bewertet:...
  • Seite 9: Ex-Technische Daten

    375 V sicher von den nicht eigensicheren Stromkreisen getrennt. Die maximal an den nicht eigensicheren Stromkreisen anstehende Spannung darf im Fehlerfall 250 V nicht über- schreiten. 1.5 Maße Leiterplatte 100 x 160 x 1,5 Messerleiste Europaformat 5 TE 25,4 VEGAMET 515...
  • Seite 10: Montage

    Montage 2 Montage Das Auswertgerät VEGAMET 515 können Sie Klarsichtabdeckung wahlweise mit einem Steckplatz in einen Bau- Um das Gerät vor unbefugter Bedienung gruppenträger BGT 596 bzw. BGT 596 Ex.M oder unbeabsichtigter Veränderung zu oder in ein Einzelgehäuse Typ 505 einbauen.
  • Seite 11: Elektrischer Anschluss

    Sensorelektronik mit Wenn Sie Ihr VEGAMET mit Ex-Zulassung in integriertem Überspannungsschutz oder einen Baugruppenträger montieren, müssen die Installation von VEGA-Überspannungs- Sie einen VEGA-Ex-Steckplatz verwenden. schutzgeräten. Halten Sie zu Steckkarten von anderen Her- - Die Spannungsversorgung der VEGAMET...
  • Seite 12: Anschlussplan

    Dokumenten sowie die gültigen Errichtungsvorschriften. Achten Sie darauf, dass die Ex-Trennkammer auf der Federleiste montiert ist. Führen Sie die Leitungen stets durch die Ex-Trennkammer. Beachten Sie dazu auch die Betriebsanlei- tung des Baugruppenträgers BGT 596 Ex.M und die Ex-Hinweise. VEGAMET 515...
  • Seite 13: Bedienung 4.1 Anzeige- Und Bedienelemente

    Adresse die Zuordnung der empfange- nen Messwerte zu der Messstelle erkannt werden. Drehschalter Der Einstellbereich 1 … F entspricht den DISBUS-Adressen 1 … 15. Frontplatte VEGAMET 515 Werkseinstellung: 1 ohne Bedienmodul mit Bedienmodul Hinweis: Mit der Adresse 0 nimmt das VEGAMET nicht an der DISBUS-Kommunikation teil.
  • Seite 14: Bediensystem

    Menüpunkt mit [ESC] kann von jedem gang 1 Menüpunkt aus erfolgen (hier gestrichelt dargestellt), auch wenn in den Menüplänen bezog. Ein- Volt- Volt- keine Verbindung eingezeichnet ist. heit aus- Stö- begren Pro- gang rung zung zent 0,0% 0/10V VEGAMET 515...
  • Seite 15: Darstellungen Im Menüplan

    „TAG-No. 1“, können anders lauten, Inbetriebnahme wenn Sie die Messstelle entspre- - mit einem PC, ausgerüstet mit VVO-Soft- chend parametriert bzw. konfiguriert haben. ware (VEGA Visual Operating) und einem In den Menüplänen stehen die Werksein- Schnittstellenadapter der Reihe VEGA- stellungen. CONNECT.
  • Seite 16: Konfiguration Und Parametrierung

    • Anwendung (Standard, Füllstandunter- schied…) festlegen • Optionen (keine Option, Korrekturen…) festlegen Beachten Sie: Die Messstellenkonfiguration kann nur geän- dert werden, wenn zuvor „Reset auf Einzelmessung“ oder „Reset auf Kombi- messung“ durchgeführt wurde (unter „Weite- re Funktionen“). VEGAMET 515...
  • Seite 17: Inbetriebnahme

    Gehen Sie in diesem Fall vor, wie unter „6.1 Konfiguration Messstelle“ beschrieben. • Falls bereits eine Messstelle konfiguriert wurde, zeigt das Display einen Wert an, z.B. „TAG-No. 1 21,8 %“. Sie können jetzt die Einstellungen, z.B. Abgleich vorneh- men. VEGAMET 515...
  • Seite 18: Konfiguration

    Der Menüpunkt „Position punkt Anwendung „Füllstand“ eingestellt E“ erscheint nur, wenn im Menüpunkt „Opti- wird, kann im Menüpunkt „Sensorik“ nur eine on“ entweder „Dichtekorrektur“ oder „DK- Sensorart ausgewählt werden, die sich auch Korrektur“ eingestellt wurde. zur Erfassung von Füllständen eignet. VEGAMET 515...
  • Seite 19 Im Menüpunkt „MST-Name“ können Sie der Messstelle einen beliebigen Namen geben. Wenn Sie „Störmeldung aus“ wählen, sind das Störmelderelais und die Störmelde-LED auf der Frontplatte außer Betrieb. Beschrei- Pegelmessung bung der Korrekturarten siehe nachfolgende Seiten. Pos. A Pos. A Prozessdruckmessung Pos. A Differenzdruckmessung VEGAMET 515...
  • Seite 20: Offsetkorrektur

    Messwert in % -Korrektur Pos. A Dielektrizitätskonstante zu klein, - nur in Verbindung mit 100% Messwert zu niedrig kapazitiven Messsonden - Steilheitskorrektur der Dielektrizitätskonstante zu groß, Pos. E Messwert zu hoch Abgleichkennlinie 100% korrigierter Messwert z.B. 40 % DK-Korrektur VEGAMET 515...
  • Seite 21: Konfiguration Messstelle, Kombimessungen

    „Reset auf Kombimessung“ durchgeführt wurde (unter unde- unde- Menüpunkt „Weitere Funktionen“). finiert finiert Posi- Posi- Posi- Posi- tion E tion D tion A tion B Ein- Ein- Ein- Ein- gang4 gang5 gang1 gang2 VEGAMET 515...
  • Seite 22: Füllgut Mit Variabler Dichte

    „Reset auf Kombimessung“ durchgeführt wurde (unter unde- unde- Menüpunkt „Weitere Funktionen“). finiert finiert Posi- Posi- Posi- Posi- tion D tion E tion A tion C Ein- Ein- Ein- Ein- gang4 gang5 gang1 gang2 VEGAMET 515...
  • Seite 23: Füllstandunterschied

    „Reset auf Kombimessung“ durchgeführt wurde (unter unde- unde- Menüpunkt „Weitere Funktionen“). finiert finiert Posi- Posi- Posi- Posi- tion D tion E tion A tion B Ein- Ein- Ein- Ein- gang5 gang1 gang2 gang4 VEGAMET 515...
  • Seite 24: Pegelunterschied

    „Reset auf Kombimessung“ durchgeführt wurde (unter unde- unde- Menüpunkt „Weitere Funktionen“). finiert finiert Posi- Posi- Posi- Posi- tion D tion E tion A tion B Ein- Ein- Ein- Ein- gang5 gang1 gang2 gang4 VEGAMET 515...
  • Seite 25: Prozessdruckmessung Als Differenzdruckmessung

    „Reset auf Kombimessung“ durchgeführt wurde (unter unde- unde- Menüpunkt „Weitere Funktionen“). finiert finiert Posi- Posi- Posi- Posi- tion D tion E tion A tion B unde- unde- Ein- Ein- finiert gang1 gang2 finiert VEGAMET 515...
  • Seite 26: Messstellenname

    Wenn Sie den Menüpunkt verlassen, ohne vorher zu speichern, war die Arbeit umsonst und die Messstelle heißt wieder „TAG-No. 1“. In der Messwertanzeige und allen Beh.4 Halle3 anderen Menüpunkten, in denen der Messstellenname steht, lesen Sie 27,8 jetzt die neue Bezeichnung. VEGAMET 515...
  • Seite 27: Tarierung

    Tarierung aufgehoben werden. Danach Konfig Konfig muss unter dem Menüpunkt „ Tarierung “ die Meß- Zuweisung des Korrektureingangs (Eingang gänge stelle 4) aufgehoben werden. MST 1 Füll- stand Tarie- Anwen- rung dung Füll- stand Eing. Ein- gang4 VEGAMET 515...
  • Seite 28: Überwachung

    <45% stromlos Soll die Überwachungsfunktion wieder aufge- hoben werden, muss zuerst im Menüpunkt „ Art “ die Überwachung aufgehoben werden. Danach muss unter dem Menüpunkt „ Über- wachung “ die Zuweisung des Korrekturein- gangs (Eingang 4) aufgehoben werden. VEGAMET 515...
  • Seite 29: Konfiguration Eingänge

    Sensor, son- dann wichtig, wenn Sie mit Ihrem VEGAMET dern von einem über DISBUS verbundenen eine Differenzmessung durchführen. VEGAMET übernommen wird (z.B. VEGA- MET 515). Die angewählte VEGAMET-Num- Die Menüpunkte „Min. Messbereich“ und mer entspricht der DISBUS-Adresse des „Max.
  • Seite 30 „MET04“ „dieses MET“ Am Beispiel der Rechensteuerung werden zwei Kombimessungen gezeigt. An jedem Rechen wird mit jeweils einem VEGAMET 515 der Pegelunterschied gemessen. Eigentlich wären für jedes VEGAMET zwei Sensoren nötig. Da aber der Pegelwert des Oberwas- ser für beide VEGAMET gilt, reicht für das Oberwasser ein Sensor.
  • Seite 31: Konfiguration Ausgänge

    Systeme weiter (SPS/PLS). In den schlossen werden. In den Menüpunkten „DIS Menüpunkten „PLS 1 zu“ bis „PLS 7 zu…“ 1 zu…“ bis „DIS 7 zu–“ kann die Messstelle kann die Messstelle jeweils zugeordnet oder jeweils zugeordnet oder abgeschaltet wer- abgeschaltet werden. den. VEGAMET 515...
  • Seite 32: Relaisausgänge

    (Korrektureingänge) dem Relais zugewiesen werden. Beschreibung der Relaisfunktionen siehe Zeichnung. Selbsthaltefunktion Messgröße High Taster Relaisausgang Hupenlöschfunktion Messgröße High Taster Relaisausgang Die Relaisbetriebsarten „Selbsthaltefunktion“ und „Hupenlöschfunktion“ werden wie oben beschrieben konfiguriert und mit jeweils ei- nem externen Signal aktiviert (Korrektur- signaleingang). VEGAMET 515...
  • Seite 33: Parametrieren

    Tank vollständig zu entleeren oder zu befüllen. Der Abstand Die Menüpunkte „Dichte…“ bzw. „DK-Wert…“ zwischen den beiden Abgleichpunkten sollte werden nur eingeblendet, wenn unter „Konfi- jedoch mindestens 10 % vom Sensorbereich guration Messstelle“ die entsprechende betragen. Sensorik gewählt wurde. VEGAMET 515...
  • Seite 34: Abgleich Ohne Medium

    Sensors durchgeführt werden, da sich bei unterschiedlichen Einbaulagen (waagrechter oder senkrechter Einbau) die Sensorwerte geringfügig unterscheiden. Bei der Offset- korrektur werden die Messdaten des druck- losen Sensors (Behälter leer) als Korrektur- größe erfasst und bei allen nachfolgenden Messungen berücksichtigt. VEGAMET 515...
  • Seite 35: Parametrieren

    Mit dem VEGAMET 515 sind Kombimessun- gen möglich. Dazu sind zwei Sensoren ange- schlossen, die jeweils eine Messung durch- führen (TAG1 und TAG2). Das VEGAMET 515 ermittelt aus den beiden Sensorwerten einen dritten Wert, z.B. eine Pegeldifferenz (TAG3). Beim Abgleich der Kombimessungen sind unter Umständen andere Bedingungen zu...
  • Seite 36: Abgleich Der Pegel-Differenzmessstelle (Tag3)

    30 cm (z.B. bei Rechensteuerung) 100 % entsprechen kann. Param. TAG- No. 1 Abgleich mit Medium gleich gleich ohne Medium Medium Medium Offset 100% korrek gleich Min-Ab Max-Ab 0,00 0,300 gleich gleich bei % bei % 100,0 Sensor druck- los? Offset korr. Jetzt! VEGAMET 515...
  • Seite 37 100% Dezi- bezog Ein- entspr entspr mal- heit icht icht Höhe punkt 888,8 Abgleich bei Füllstandunterschied und Druckdifferenz Der Abgleich bei dieser Kombimessung entspricht in der Vorgehensweise dem Ab- gleich bei Pegeldifferenz und wird deshalb nicht extra beschrieben. VEGAMET 515...
  • Seite 38: Skalierung

    (mm, dm, cm, m, yard…). Wählen wünschte Ausgang dem skalierten Wert Sie m (mit den Tasten [+], [–] und zugewiesen werden (Menüpunkte „bezogen …. [OK]). auf…“ und „Einheit…“). In der Messwertanzeige sehen Sie TAG - No. 1 jetzt den skalierten Wert. 2,341 VEGAMET 515...
  • Seite 39: Linearisierungskurve Auswählen

    - Lin-Kurve 3 Die Lin-Kurven 1 … 3 können Sie selbst edi- tieren (siehe entsprechendes Kapitel). Nach einer Linearisierung kann im Menü- bereich „Parametrierung Ausgänge“ der jeweils gewünschte Ausgang dem linearisier- ten Wert zugewiesen werden (Menüpunkte „bezogen auf…“ und „Einheit…“). VEGAMET 515...
  • Seite 40: Messwertbegrenzung

    Ausgängen) ausschließen. Störmodus Standard bedeutet, dass bei einem Sensorstrom von 3,6 mA bzw. 21 mA das Störmelderelais anspricht. Störmodus > 110 % bewirkt zusätzlich eine Störmeldung, bei einem Messwert größer als 110 % oder klei- ner als -10 %. VEGAMET 515...
  • Seite 41: Ausgänge Parametrieren

    2 gang 3 wie Stromausgang 1 bezog. Strom- Strom- Ein- Strom Strom aus- Stö- begren heit reich Pro- gang rung zung 100% zent 0,0% +100% 4,000 20,000 0/20mA Volum. TARA% 22mA 20/4mA ..20,0 ..20,0 20/0mA frei 100% VEGAMET 515...
  • Seite 42 Deshalb kann der Bereich auf „ -100 % bis mehr als 100 % oder weniger als 0 % ge- +100 %“ eingestellt werden. Das Verhalten messen wird. des Ausgangsstroms zu der Ausgangs- spannung siehe Diagramm. +100% reich 20mA +100% -100% +100% reich -100% 20mA +100% -100% VEGAMET 515...
  • Seite 43 Wird die Betriebsart „Tendenz steigend“ bzw. maximal 600 s einstellen. (Bei den Relais- „Tendenz fallend“ ausgewählt, erscheinen die betriebsarten „Tendenz steigend“ bzw. Menüpunkte „Abweichung“, „Abw. pro Zeit“, „Tendenz fallend“ kann keine Schaltverzöge- „Zykluszeit“ und „Anzahl der Zyklen“. rung eingestellt werden). VEGAMET 515...
  • Seite 44 Mit der Betätigung des Schlüsselschalters (Öffner) wird zunächst der jeweils aktuelle Messwert eingefroren und davon abgeleitet bei dessen Unterschreitung (LOW) oder Überschreitung (High) das Relais stromlos. Nach einem Zurückstellen und erneuten Betätigen des Schlüsselschalters wird der dann aktuelle Messwert erneut eingefroren. VEGAMET 515...
  • Seite 45 Beispiel: t ges = ta • n = 60 • 4 = 240 s = 4 min, d.h. jeweils nach 4 min wird der Mittelwert der Abweichung gebildet und das Ergebnis mit der vorgegebenen Abweichung in % hier im Beispiel = 2 % verglichen VEGAMET 515...
  • Seite 46 Wert an). „Bezogen auf Volumen“ ist dann sinnvoll, wenn Sie unter „Auswertung - Linearisierungskurven“ bei- spielsweise einen Kugeltank oder eine frei definierte Lin.-Kurve gewählt haben. Der angezeigte Wert des VEGAMET-Displays verhält sich dann proportional dem Volumen des Tankinhalts. VEGAMET 515...
  • Seite 47: Simulation

    Wert blinkt bei aktivierter Simulati- zurückgesetzt. (Leer- und Vollabgleich, on. 15 Minuten nach Einstellen des simulier- Relaisausgänge, Stromausgang, Voltaus- ten Wertes wird automatisch die Simulation gang und Skalierung der Messwertanzeige beendet und auf die Messwertanzeige zu- werden zurückgesetzt.) rückgeschaltet. VEGAMET 515...
  • Seite 48: Spezial-Funktion: Manuelle Und Automatische Korrektur

    Im Menüpunkt „Korrektur % 0,0“ können Sie mern) einen Prozentwert eingeben, der dem tat- Diese Korrektur können Sie durchführen, um sächlichen momentanen Füllstand entspricht. alterungsbedingte Änderungen der Sensor- werte zu kompensieren. Der Sensor muss sich dazu in drucklosem Zustand befinden (Behälter leer). VEGAMET 515...
  • Seite 49: Weitere Funktionen

    Wert für Höhenprozent von 15 m (X %) und einem Wert für Volumenprozent - der Wert für Höhenprozent wird am VEGA- (Y V %). Es können max. 32 Stützpunkte MET angezeigt, übertragen Sie diesen hinzugefügt werden. Eine Linearisierungskur- Wert in das Linearitätsmessprotokoll, Spal-...
  • Seite 50 Stütz- [OK]. te wählen Sie die Wertepaare punkte werden neu sortiert. mit [–>] oder [<–] an. Mit [OK] wird das Wertepaar und der dazugehörende Stützpunkt aus der Lin.- Kurve gelöscht. Die verblei- benden Stützpunkte rücken auf. VEGAMET 515...
  • Seite 51 Weitere Funktionen Linearitätsmessprotokoll Die Eingabe einer Linearisierungskurve erfolgt im Menüpunkt „Stützpunkt hinzufügen“. Linearisierungskurve 1 Linearisierungskurve 2 Linearisierungskurve 3 Stützpunkt Wertepaar Stützpunkt Wertepaar Stützpunkt Wertepaar Y V % Y V % Y V % Bemerkung Datum Name VEGAMET 515...
  • Seite 52: Info

    Kanal- Ein- Sensor akt. gang kenn- Sensor Hydro- diesem undef- werte Wert statik iniert xx,xxx Min. Max. Min. Max. Meßbe- Meßbe- Sensor Sensor reich reich wert wert 0,00 1,00 4,000 20,000 Sämtliche Menüpunkte unter „Info“ haben lediglich Anzeigefunktion. VEGAMET 515...
  • Seite 53: Passwort

    Einstellung verändern wollen, werden Sie nach dem Passwort gefragt. Geben Sie die Zahl „515“ ein (mit den Tasten [+], [–] und [OK]), um die Einstellung vornehmen zu können. Eine einmalige Eingabe des Pass- wortes reicht, um alle geschützten Menü- punkte wieder aufzuschließen. VEGAMET 515...
  • Seite 54: Reset Vegamet

    Mit „Reset alle Kurven“ löschen Sie alle ge- die Messstelle komplett neu angelegt werden meinsam, mit „Reset Lin-Kurve 1“ löschen Sie (Konfig. Messstelle). immer nur eine Kurve. Die drei vorprogrammierten Lin-Kurven „line- ar, Rundtank, Kugeltank“ können nicht ge- löscht werden. VEGAMET 515...
  • Seite 55: Bezugsgrößen Und Einheiten

    Tara V % Prozent Volumen VEGADIS/PLS/MET-Anzeige bezogen auf Einheit Prozent 0,0 % 0,00 % Tara % Volumen Höhe Tara V % Höhe Druck skaliert skaliert Tara skaliert Druck mbar Distanz m (d) Masse Dichte kg/dm g/cm Distanz m (d) VEGAMET 515...
  • Seite 56: Diagnose 9.1 Wartung

    Gerät über die anschlussbedingten Handhabungen hinaus dürfen aus Sicher- heits- und Gewährleistungsgründen nur Das Auswertgerät und die angeschlossene durch VEGA-Personal vorgenommen wer- Sensorik werden im Betrieb permanent über- den. wacht. Im Verlauf von Parametrierungen werden die eingegebenen Werte auf Plausi- Bei einem Gerätedefekt senden Sie das...
  • Seite 57: Fehlercodes

    Diese Operation wird von dem Gerät nicht unterstützt (unterschiedliche Softwarestände). Sie haben versucht, mit einer neueren Softwareversion von VEGA Visual Ope- rating eine Funktion in einem Gerät mit einer älteren Softwareversion zu aktivie- ren. Das Gerät kann diese Operation jedoch nicht unterstützen.
  • Seite 58 (Verdacht auf defektes EEPROM). Machen Sie das Gerät spannungslos und legen Sie danach erneut Spannung an (Kaltstart). Erlischt der Fehler nicht, so setzen Sie sich bitte mit Ihrer VEGA-Vertretung in Verbindung. E035 Gerätefehler. Es wurde ein schwerwiegender Fehler am Gerät festgestellt (Prüfsummenfehler im EPROM).
  • Seite 59 An diesem VEGAMET wurde über die Tastatur ein Reset der Konfiguration durchgeführt. E110 Schalthysterese zu klein. Die Schaltpunkte liegen zu dicht beieinander bzw. sind identisch. E111 Relaisschaltpunkte vertauscht. Die Werte für die Relaisschaltpunkte sind, bezogen auf die gewählte Relaisbetriebsart, vertauscht. VEGAMET 515...
  • Seite 60 Medium Medium Min-Ab Max-Ab Offset 100% gleich gleich gleich korrek bei % bei % 100,0 4,000 20,000 Sensor druck- los ? OK ? Offset korr. Jetzt! Mit diesen Tasten bewegen Sie OK ? sich im Menüfeld VEGAMET 515...
  • Seite 61 2 wie Rel.-ausg. 1 bezog. Ein- Überw. High Abwei- Abw. Wei- heit Überfü chung Stö- tere Pro- llsich Low& Zeit rung Funkt. zent 0,0% erung High 100,0 Schalt- verzö- gerung Zyklus Anzahl t ein t aus zeit Zyklen VEGAMET 515...
  • Seite 62 Eing. Nr.4 wie Eing. Nr.1 Eing. Kanal- Ein- gang diesem undef- iniert Eing. Kanal- Ein- Sensor gang kenn- diesem undef- werte iniert Min. Max. Min. Max. Meßbe- Meßbe- Sensor Sensor reich reich wert wert 0,00 1,00 4,000 20,000 VEGAMET 515...
  • Seite 63 Messwert- Informationen, die an diesen Stellen nicht verändert werden hydro- können. statik Hell dargestellte Menüpunkte werden Strom nur bei Bedarf eingeblendet (in Abhängigkeit von Einstellungen in 100% Mit diesen Tasten bewegen Sie anderen Menüpunkten). 20,000 sich im Menüfeld VEGAMET 515...
  • Seite 64 1 % x 2 % x32 % x 0,0 x100,0 100,0 100,0 100,0 y 0,0 y100,0 y 0 V% y 1 V% y 2 V% y32V% lösch- lösch- 100,0 100,0 100,0 Stützpunkt-Nummer (0...32) lösch- lösch- Jetzt? Jetzt? VEGAMET 515...
  • Seite 65 Messwert- Informationen, die an diesen Stellen nicht verändert werden hydro- können. statik Hell dargestellte Menüpunkte werden Strom nur bei Bedarf eingeblendet (in Abhängigkeit von Einstellungen in 100% Mit diesen Tasten bewegen Sie anderen Menüpunkten). 20,000 sich im Menüfeld VEGAMET 515...
  • Seite 66 Notizen VEGAMET 515...
  • Seite 67 Notizen VEGAMET 515...
  • Seite 68: Sicherheitshinweise

    Eingriffe in das Gerät über die anschluss- mit Ex-Zulassung bei. bedingten Handhabungen hinaus dürfen aus Sicherheits- und Gewährleistungsgründen nur durch VEGA-Personal vorgenommen werden. ISO 9001 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebs- bedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen.
