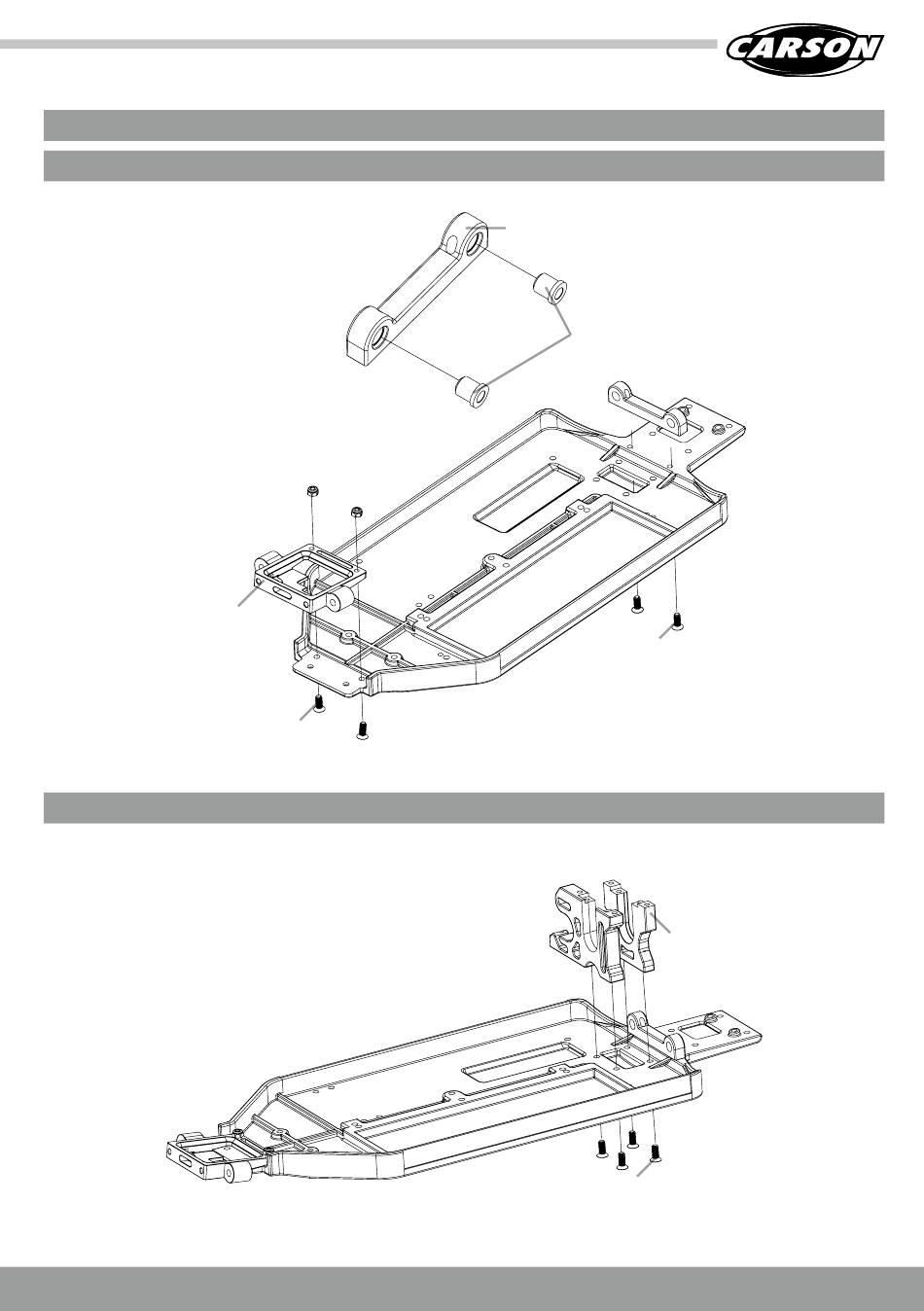

- Seite 1 MONTAGEANLEITUNG • ASSEMBLY INSTRUCTIONS 1. CHASSIS • CHASSIS 500405351 500405351 500405344 3 x 10 mm 3 x 10 mm 2. MOTORHALTER • ENGINE MOUNT 500405356 3 x 10 mm...
- Seite 2 3. RUTSCHKUPPLUNG • SLIPPER CLUTCH Hier eine Anleitung zur Rutschkupplung, die sowohl zur Antriebs- Here is the manual for the slipper-clutch device that offers both steuerung als auch zum Schutz des Getriebes dient. In erster traction control and protection for the transmission. The slipper is Linie dient sie dazu, plötzliche starke Stöße auf die Antriebswelle primarily used to help absorb sudden impacts on the drivetrain due abzufangen, wie sie bei weiten Sprüngen oder hartem Gelände...
- Seite 3 4. MONTAGE MOTOR • MOTOR ASSEMBLY Auf ausreichend Spiel achten! Please pay attention for right space! 19 T 4 x 4 mm (Set) 500405364 500405835 3 x 14 mm 5. MONTAGE SERVO • SERVO ASSEMBLY 90 ° 500405360 500405751 oder / or 500405360 3 x 8 mm W = white...
- Seite 4 6. MONTAGE DIFFERENZIAL • DIFF ASSEMBLY 2.5 x 8 mm 500405362 500405362 500405363 3 x 8 mm 3 x 8 mm...
- Seite 5 7. DÄMPFERBRÜCKE HINTEN • REAR SUSPENSION MOUNT 500405754 oder / or 500405346 (Set) 500405836 500405754 3 x 12 mm 3 x 10 mm 500405346 (Set) 8. MONTAGE ANTRIEB • DRIVE ASSEMBLY 3 x 16 mm 500405836 3 x 8 mm 3 x 16 mm 500405353 500405353...
- Seite 6 9. GETRIEBEBOX • GEAR HOUSING 3 x 16 mm 3 x 8 mm 500405353 3 x 16 mm 500405363 500405346 (Set) oder / or 500405754 500405362 500405346 (Set) 10. DÄMPFERBRÜCKEN • SUSPENSION MOUNTS 3 x 10 mm 3 x 10 mm 3 x 12 mm 500405836 3 x 10 mm...
- Seite 7 11. MONTAGE LENKUNG • STEERING ASSEMBLY 500405360 3 x 10 mm 500405360 500405360 500405360 3 x 10 mm...
- Seite 8 12. MONTAGE LENKUNG • STEERING ASSEMBLY 500405347...
- Seite 9 13. MONTAGE ANTRIEB VORNE • FRONT DRIVE ASSEMBLY 500405446 500405357 500405445 500405354 500405354 500405354 500405445 500405357 500405343 500405354 500405354 500405354...
- Seite 10 14. MONTAGE QUERLENKER • SUSPENSION ARMS ASSEMBLY 3 x 5 mm 500405350 500405351 500405350 500405351 500405350 3 x 10 mm 500405351...
- Seite 11 15. MONTAGE GESTÄNGE • TURNBUCKLE ASSEMBLY 500405347 500405347...
- Seite 12 16. MONTAGE LENKUNG • STEERING ASSEMBLY 500405347 500405347 500405354 500405354 500405445 500405445 500405357 500405447...
- Seite 13 17. QUERLENKER HINTEN • REAR SUSPENSION ARMS 500405352 500405360 3 x 5 mm 500405352 500405351 3 x 5 mm 500405355 500405350 500405350 500405351 500405351 500405351 500405350 3 x 8 mm 500405351...
- Seite 14 18. MONTAGE ANTRIEBSKNOCHEN • DOGBONES ASSEMBLY 500405347 500405447...
- Seite 15 19. MONTAGE STABILISATOREN • SWAY BAR ASSEMBLY 500405345 3x10 mm 3x3 mm 500405345 3x3 mm 3x3 mm 500405345 3x3 mm 500405345 500405345 500405358 500405345 3x8 mm 500405345 3x10 mm 500405345...
- Seite 16 20. MONTAGE STOSSDÄMPFER • SHOCK SET ASSEMBLY M 2.5 500405342 M 2.5 3x20 mm 500405342 3x16 mm 500405342...
- Seite 17 3x20 mm 500405342 500405342 500405342 500405342 3x12 mm 21. MONTAGE RC-SYSTEM • ASSEMBLY RC SYSTEM...
- Seite 18 22. MONTAGE AKKUHALTER • BATTERY HOLDER ASSEMBLY 3x8 mm 500405834 500405834 23. MONTAGE RÄDER • WHEEL ASSEMBLY 500404132-01...
- Seite 19 24. KAROSSERIE + SPOILER • BODY + WING 500404132-02 500800071 500404132-02...
- Seite 20 ERSATZTEILE • SPARE PARTS 500405342 4x Stoßdämpferset v/h 500405347 7x Gestänge-Set 500405353 4x Obere Querlenkerhalter v/h 4x Front/rear shock set 7x Full turnbuckle set 4x Upper turnbuckle holder f/r 500405344 Querlenkerhalter-Set v/h 500405350 Querlenker-/Achsschenkel- 500405354 2x Achsschenkel-Set vorne Suspension armholder set f/l stifte v/h / Suspension/ 2x Front hub set c-hub pin f/r...
- Seite 21 ERSATZTEILE • SPARE PARTS 500405357 Kugellager-Set 500405363 Differenzial hinten komplett 500405446 2x Antriebswellen vorne CVD Ball bearing set Diff complete rear 2x Front set cvd 500405358 Chassis/Anbauteile-Set 500405364 Motorritzel 19 Z 500405447 2x Antriebswellen hi + Achsen Chassis plates replacement set Pinion gear 19 T 2x Rear dogbone + drive cup 500405360 Servosaver/Lenkeinheit...
- Seite 22 ERSATZTEILE • SPARE PARTS 500405750 Frontrammer Set 500405754 Getriebegehäuse 404132-02 Karosserie + Spoiler Front Bumper set Gearbox Body + wing 500405751 Servohorn Set 500405834 Batterie Halter 404170-02 4x Reifenset Servohorn set Battery holder 4x Pre glued tyres 500405752 Hauptzahnrad 500405835 Abdeckung Hauptzahnrad Main gear Cover Main gear 500405753 Kegelrad...
