ENGLISH
INSTRUCTION MANUAL

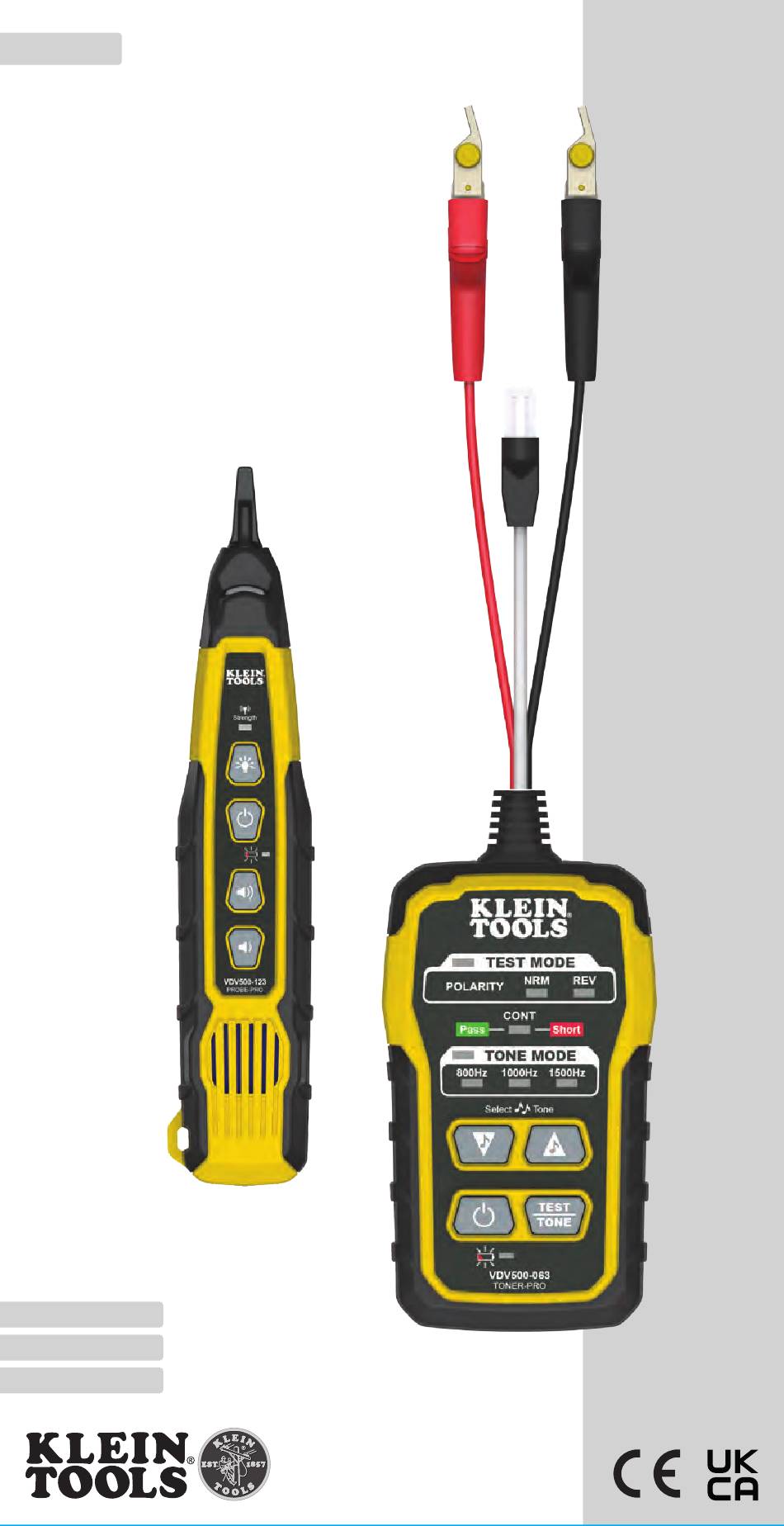

Toner-Pro / Probe-Pro Kit
• TRACE INDIVIDUAL
OR PAIRED WIRES
• TEST RJ11, RJ12
AND RJ45 JACKS
• DETECTS
CONTINUITY AND
POLARITY
• 5 DISTINCT TONES
(3 CONSTANT,
2 ALTERNATING)
• EASY-TO-
UNDERSTAND
STATUS LEDs
• REPLACEABLE
PROBE TIP
DEUTSCH
pg. 9
FRANÇAIS
pg. 17
ESPAÑOL
pg. 25
VDV500-123
VDV500-820E
VDV500-063
Werbung
Verwandte Anleitungen für Klein Tools Toner-Pro
Inhaltszusammenfassung für Klein Tools Toner-Pro
- Seite 1 ENGLISH VDV500-820E INSTRUCTION MANUAL Toner-Pro / Probe-Pro Kit • TRACE INDIVIDUAL OR PAIRED WIRES • TEST RJ11, RJ12 AND RJ45 JACKS • DETECTS CONTINUITY AND POLARITY • 5 DISTINCT TONES (3 CONSTANT, 2 ALTERNATING) • EASY-TO- UNDERSTAND STATUS LEDs • REPLACEABLE...
- Seite 2 ENGLISH GENERAL SPECIFICATIONS - VDV500-063 TONER-PRO The Klein Tools VDV500-063 Toner-Pro is a professional-series tone generator for wire identification, wire tracing and wire pair identification on non-energised wires. It features several tone frequencies and a strong power output for tracing wires.
- Seite 3 GENERAL SPECIFICATIONS - VDV500-123 PROBE-PRO The Klein Tools VDV500-123 Probe-Pro is a professional-series tone tracer, featuring an inductive probe with a speaker for amplification, and an LED light for use in dark spaces. It also features a headphone jack for use in extreme noise environments.
- Seite 4 • volts) for testing when NOT energised. The maximum voltage across ABN Test Clips of the Toner-Pro is 60 volts in Test mode, and 20 volts in • Continuity mode. Connecting the Probe-Pro to live mains AC power may damage it and pose a safety hazard for the user.
- Seite 5 OPERATING INSTRUCTIONS VERIFYING TONED PAIRS (FIG. 2) 1. To verify you have found the toned pair, connect the Toner-Pro's ABN Test Clips or RJ11 Test Plug one end of the cable and initiate a tone. 2. On the other end of the cable, remove approximately 2 mm (3/32") of the outer jacket of each of the wires believed to be the toned pair.
- Seite 6 Use the Probe-Pro to locate the toned wires at the far end of the cable, as described in the TRACING PAIRED WIRES section. POLARITY AND VOLTAGE PRESENCE TESTING The Toner-Pro may be used to test the polarity and type of voltage that is present. 1. Press the Power On/Off button on the Toner-Pro.
- Seite 7 DISPOSAL RECYCLE Do not place equipment and its accessories in the trash. Items must be properly disposed of in accordance with local regulations. Prior to disposal of this product, please contact Klein Tools for proper disposal options. CUSTOMER SERVICE KLEIN TOOLS, INC.
- Seite 8 ENGLISH NOTES...
- Seite 9 DEUTSCH VDV500-820E GEBRAUCHSANLEITUNG Toner-Pro-/Probe-Pro-Kit • ORTUNG VON EINZELNEN KABELN ODER KABELPAAREN • PRÜFUNG VON RJ11-, RJ12- UND RJ45- DATENBUCHSEN • ERKENNT DURCHGANG UND POLARITÄT • 5 VERSCHIEDENE TÖNE (3 DAUERTÖNE, 2 ALTERNIERENDE TÖNE) • EINFACH ZU IDENTIFIZIERENDE STATUS-LEDs • AUSTAUSCHBARE...
- Seite 10 DEUTSCH ALLGEMEINE TECHNISCHE DATEN – VDV500-063 TONER-PRO Bei diesem VDV500-063 Toner-Pro von Klein Tools handelt es sich um einen professionellen Tongenerator zur Kabelidentifikation, Kabelortung und Kabelpaaridentifikation bei nicht unter Spannung stehenden Kabeln. Das Gerät verfügt über mehrere Tonfrequenzen und eine hohe Ausgangsleistung zur Ortung von Kabeln.
- Seite 11 ALLGEMEINE TECHNISCHE DATEN – VDV500-123 PROBE-PRO Bei der VDV500-123 Probe-Pro von Klein Tools handelt es sich um eine professionelle Tonortungssonde. Die induktive Sonde verfügt über einen Lautsprecher zur Verstärkung und eine LED-Lampe für den Einsatz in dunklen Räumen. Mit der integrierten Kopfhörerbuchse ist eine Nutzung auch in extrem lauten Umgebungen möglich.
- Seite 12 „CONT“(Durchgang)-Anzeige grün, kann ein Ton generiert werden und Sie können fortfahren. AUSWAHL DER TONFREQUENZ Der Toner-Pro ist beim Einschalten standardmäßig auf eine Frequenz von 800 Hz eingestellt. Verwenden Sie die Auswahltasten für „Tonmodus Aufwärts“ und „Tonmodus Abwärts“ , um die Frequenz zu ändern. Die Tonfrequenz- Anzeigen zeigen die Frequenz an, die übermittelt wird.
- Seite 13 Paar (mit dem Erdleiter verbinden, wenn verfügbar). Bei Ortung von geschirmten Kabeln verbinden Sie den roten ABN-Testclip mit der äußeren Schirmung und den schwarzen ABN-Testclip mit dem Mittel- oder Erdleiter. 3. Schalten Sie den Toner-Pro durch Drücken der Taste „On/Off“ („Ein/Aus“) ein.
- Seite 14 Verwenden Sie Probe-Pro zum Erkennen der georteten Kabel am hinteren Ende der Leitung (wie im Abschnitt ORTUNG VON KABELPAAREN beschrieben). PRÜFUNG DER POLARITÄT UND DES ANLIEGENS VON SPANNUNG Der Toner-Pro kann zur Prüfung der Polarität und der Art der anliegenden Spannung verwendet werden. 1. Drücken Sie die „On/Off“ („Ein/Aus“) auf dem Toner-Pro.
- Seite 15 WARTUNG BATTERIEWECHSEL Wenn die Anzeige niedriger Batterieladestand oder blinkt, müssen die Batterien ausgetauscht werden. 1. Schalten Sie das Gerät/die Geräte aus, bevor Sie die Batterien austauschen. 2. Lösen Sie die Schraube an der Batterieabdeckung 3. Entnehmen Sie die vier 1,5-Volt-Batterien des Typs AAA und entsorgen Sie diese ordnungsgemäß. 4.
- Seite 16 DEUTSCH NOTIZEN...
- Seite 17 FRANÇAIS VDV500-820E MODE D’EMPLOI Kit Toner-Pro/Probe-Pro • REPÉRAGE DE FILS INDIVIDUELS OU APPARIÉS • PRISES DE TEST RJ11, RJ12 ET RJ45 • DÉTECTION DE CONTINUITÉ ET DE POLARITÉ • 5 TONALITÉS DISTINCTES (3 MONO-FRÉQUENCE, 2 BI-FRÉQUENCE) • LED D'ÉTAT FACILES À COMPRENDRE •...
- Seite 18 FRANÇAIS CARACTÉRISTIQUES GÉNÉRALES - TONER-PRO VDV500-063 Le Toner-Pro VDV500-063 de Klein Tools est un générateur de tonalité de calibre professionnel permettant la localisation et l’identification de fils individuels ou appariés non alimentés. Il dispose de plusieurs fréquences de tonalité et d'une forte puissance de sortie pour le repérage des fils.
- Seite 19 CARACTÉRISTIQUES GÉNÉRALES - PROBE-PRO VDV500-123 Le Probe-Pro VDV500-123 de Klein Tools est un instrument de repérage par tonalité professionnel doté d'une sonde inductive avec haut-parleur pour l'amplification et d'un témoin LED pour une utilisation dans les emplacements sombres. Il dispose également d'une prise casque pour une utilisation dans des environnements extrêmement bruyants.
- Seite 20 • tension (inférieure à 60 volts) lorsqu'ils ne sont PAS alimentés. La tension maximale aux bornes des pinces de test ABN du Toner-Pro est de 60 volts en mode de Test (TEST MODE) • et de 20 volts en mode de continuité (CONT). Le fait de connecter le Probe-Pro à une ligne secteur sous tension peut endommager l'instrument et présente un risque pour l'utilisateur.
- Seite 21 INSTRUCTIONS D’UTILISATION VÉRIFICATION DE PAIRES PORTEUSES DE TONALITÉ (FIG. 2) 1. Pour vérifier que la paire porteuse de la tonalité a été détectée, connecter les pinces de test ABN du Toner-Pro ou une fiche de test RJ11 à une extrémité du câble et lancer une tonalité.
- Seite 22 Utiliser le Probe-Pro pour localiser les fils porteurs de tonalité à l'extrémité du câble, comme décrit dans la section REPÉRAGE DE FILS APPARIÉS. TEST DE POLARITÉ ET DE PRÉSENCE DE TENSION Le Toner-Pro peut être utilisé pour tester la polarité et le type de tension présente. 1. Appuyer sur la touche Marche/Arrêt sur le Toner-Pro.
- Seite 23 DISPOSAL RECYCLE Ne pas jeter l’équipement et ses accessoires avec les ordures ménagères. Respecter la réglementation locale en matière de mise au rebut. Avant de mettre au rebut ce produit, contacter Klein Tools pour savoir comment procéder. SERVICE CLIENT KLEIN TOOLS, INC.
- Seite 24 FRANÇAIS REMARQUES...
- Seite 25 ESPAÑOL VDV500-820E MANUAL DE INSTRUCCIONES Kit Toner-Pro / Probe-Pro • ANÁLISIS DE PARES DE CABLES O CABLES INDIVIDUALES • COMPROBACIÓN DE CONECTORES RJ11, RJ12 Y RJ45 • DETECTA CONTINUIDAD Y POLARIDAD • 5 TONOS DISTINTOS (3 CONTINUOS, 2 ALTERNANTES) • LED DE ESTADO DE FÁCIL LECTURA...
- Seite 26 ESPAÑOL ESPECIFICACIONES GENERALES: VDV500-063 TONER-PRO El dispositivo Klein Tools VDV500-063 Toner-Pro es un generador de tonos profesional para la identificación y detección de cables y pares de cables en cableado no energizado. Tiene varias frecuencias de tono y una elevada potencia de salida para facilitar el análisis de los cables.
- Seite 27 ESPECIFICACIONES GENERALES: VDV500-123 PROBE-PRO El dispositivo Klein Tools VDV500-123 Probe-Pro es un analizador de tonos de gama profesional que incluye una sonda inductiva con altavoz para amplificación e iluminación LED para su uso en espacios oscuros. También dispone de una conexión para auriculares, para su uso en entornos de mucho ruido.
- Seite 28 • voltaje extremadamente bajo (inferior a 60 voltios) que NO ESTÉN energizados. El voltaje máximo que puede pasar a través de las pinzas angulares de prueba del Toner-Pro es de 60 voltios en modo • de prueba y 20 voltios en modo de continuidad. Si el Toner-Pro se conecta a sistemas de cableado con tensión de CA, puede resultar dañado y suponer un peligro para la seguridad del usuario.
- Seite 29 FIG. 2 Pulsar ANÁLISIS DE HILOS SIN PARES (FIG. 3) 1. Conecte la pinza angular de comprobación roja del Toner-Pro al cable que se va a analizar. 2. Conecte la pinza angular de comprobación negra al otro hilo del cable, preferiblemente a uno que no esté...
- Seite 30 ANÁLISIS DE PARES DE CABLES. COMPROBACIÓN DE LA POLARIDAD Y LA PRESENCIA DE TENSIÓN El Toner-Pro se puede utilizar para comprobar la polaridad y el tipo de tensión presente. 1. Pulse el botón de encendido / apagado del Toner-Pro.
- Seite 31 No tire el equipo ni sus accesorios a la basura. Los productos se deben desechar correctamente de acuerdo con la normativa local. Antes de desechar este producto, póngase en contacto con Klein Tools para obtener información sobre las opciones de desecho adecuadas.
- Seite 32 KLEIN TOOLS, INC. customerservice@kleintools.com www.kleintools.com 1390411 Rev 08/21 B...
