6.2.3 Ausführung "Outdoor": Versorgung und Schlauchheizung
anschließen
Das Versorgungskabel ist nicht im Lieferumfang enthalten und muss bauseits gestellt wer-
den.
1. Das Versorgungs- und das Kabel der Schlauchheizung von unten durch die Kabelver-
schraubung an der inneren Geräterückwand nach oben in den Elektronikraum führen
(→  27).
2.
6 x Ph2
Die 6 Schrauben der Elektronikraum-Abdeckung mit einem Kreuzschlitz-Schrauben-
dreher lösen und die Abdeckung nach vorn klappen.
3. Kabel anschließen.

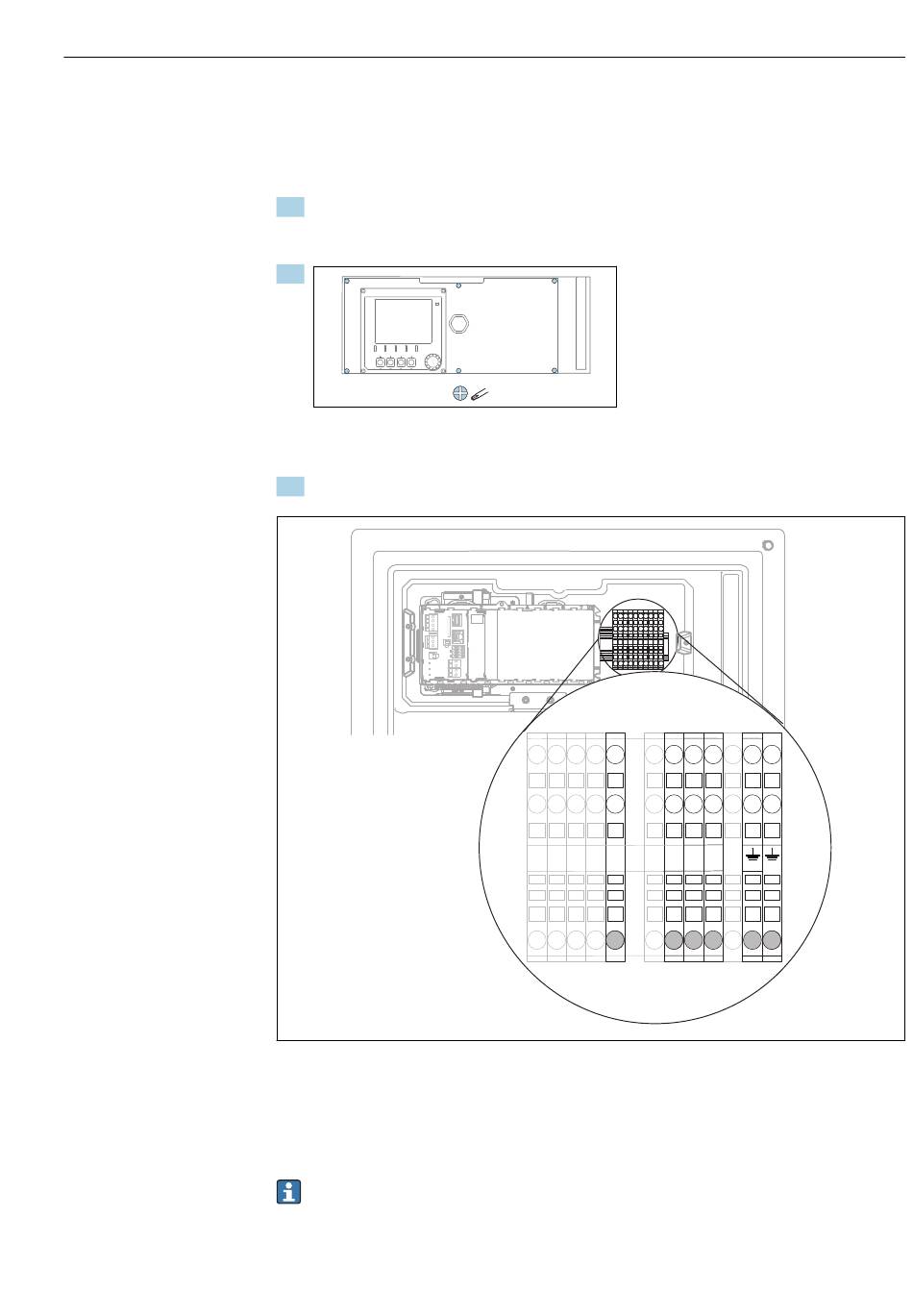

 26 Klemmenbelegung für Ausführung "Outdoor"
1 Anschlussklemmen für Versorgung
2 Anschlussklemmen für Schlauchheizung
6.2.4 Heizung für Verdünnungswasser
Verdünnungswasser und Schlauch für Verdünnungswasser müssen bauseits beheizt
werden!
Elektrischer Anschluss
N N S S
L L N
o i
+ + - - -
1 1 2 2 2 1
A0044093
