- Seite 1 Getriebemotor für Drehtore FA02024-DE ATS30DGS ATS50DGS ATS30DGR ATS30DGM ATS50DGM Deutsch MONTAGEANLEITUNG...
- Seite 3 Sicherheitsleisten usw.), die relevant sind, um die Konformität der Endmontage gemäß der Maschinenrichtlinie 2006/42/EG und den einschlägigen harmonisierten technischen Normen zu gewährleisten, sind im CAME Gesamtkatalog oder auf der Website www.came.com. aufgeführt. • Sämtliche Montagearbeiten nur bei unterbrochener Stromzufuhr ausführen. • Überprüfen, dass der angegebene Temperaturbereich für den Montageort geeignet ist.
- Seite 4 ABBAU UND ENTSORGUNG CAME S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können, getrennt gesammelt, mit dem normalen Hausmüll entsorgt werden.

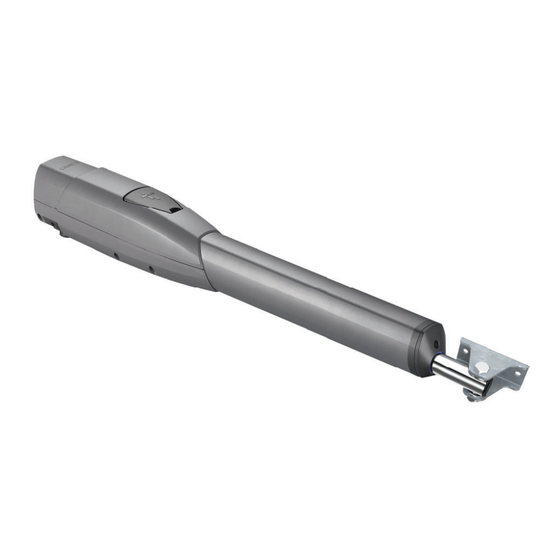

- Seite 5 400 kg Gewicht. Farbe: grau RAL7024. 801MP-0130 ATS30DGM - Selbsthemmender 24 V Teleskop-Antrieb mit Encoder für Drehtore mit C Max. 200 mm, Torflügelweite bis 3 m und 400 kg Gewicht. Kann auch bei niedrigen Temperaturen eingesetzt werden. Grau, RAL7024.
- Seite 6 M12x60 UNI5737 Klappe für Zugang zu den Endschalter-Einstellschrauben Klappe für Zugang zur Entriegelungseinheit M12,1 UNI6592 Anschluss Ummantelung Pfeilerbeschlag Entriegelungsschlüssel Bowdenzugentriegelung* M12 UNI7474 Aufkleber - Schnittgefahr Hände * ATS30DGR M8x35 UNI5737 M8 UNI5588 Abmessungen 1320 ATS30DGS ATS30DGR ATS30DGM 1550 1050 ATS50DGS ATS50DGM...
- Seite 7 (**) Bei der angegebenen durchschnittlichen Produktlebensdauer handelt es sich um einen unverbindlichen Schätzwert, wobei von normalen Einsatzbedingungen sowie der ordnungsgemäßen Installation und Wartung des Produkts entsprechend den in der technischen Anleitung von CAME enthaltenen Anweisungen ausgegangen wird. Dieser Schätzwert wird, wenn auch nicht ausschließlich, auch von anderen variablen Faktoren, wie z.B. Klima- und Umweltverhältnisse, beeinflusst.
- Seite 8 INSTALLATION Die folgenden Abbildungen dienen nur als Beispiel. Der für die Montage des Antriebs und der Zusatzgeräte nötige Raum hängt vom Standort ab. Der Monteur wählt die beste Lösung. Die Abbildungen stellen einen links montierten Antrieb dar. Vorher durchzuführen Die für die Kabel notwendigen Leerrohre vom Kabelschacht aus verlegen und die notwendigen Verteilerdosen vorsehen. Die Anzahl der notwendigen Leerrohre hängt vom Anlagentyp und den vorgesehenen Zusatzgeräten ab.
- Seite 9 Das Tor von Hand bis 90° oder 120° öffnen. Zuerst bestimmten, wo der Haltebeschlag am Tor festgemacht werden soll, und anschließend die Befestigungsposition für den Haltebeschlag am Torpfeiler. Die in der Tabelle angegebenen Maße beachten. ≥60 ATS30DGS ATS30DGR ATS30DGM Toröffnung (°) C Max 90° 1220 90°...
- Seite 10 Befestigung der Halterungen Die Halterung mit Schrauben und Dübeln am Torpfeiler anbringen. Die Löcher in der Montageplatte des Beschlags ermöglichen die weitere Variation des Toröffnungswinkels. Den Beschlag mit Schrauben anbringen oder am Tor verschweißen. ø 9 ø 9 ø 9...
- Seite 11 Befestigung des Antriebs Alle beweglichen Teile des Antriebs sorgfältig schmieren. Die selbstsichernde Mutter muss mäßig angezogen werden, um die reibungslose Bewegung des Teleskoparms im Torbeschlag nicht zu beeinträchtigen. ATS30DGR...
- Seite 12 VERDRAHTUNG Vor Eingriffen an der Steuerung die Stromzufuhr unterbrechen und die Notbatterien entfernen (sofern vorhanden). Um Zugang zur Klemmleiste zu bekommen, die Schutzabdeckung abnehmen. Steuereinheit Motor mit Auflaufverzögerung Motor mit Zulaufverzögerung Eingangsklemmleiste Spannungsversorgung 230 V AC - 50-60 HZ Gelb-grüner Draht M N ENC M N ENC M1 N1 ENC1...
- Seite 13 Festlegung der Endlagen mit Mikro-Endschaltern Stift zur Festlegung der Auflauf-Endlage Stift zur Festlegung der Zulauf-Endlage Mikro-Endschalter Die Mikroschalter sind am Ende ihres Hubs angebracht. Um den Mikroschalter um 10 mm in die eine oder andere Richtung zu bewegen, den Stift 20 mal drehen.
- Seite 14 Festlegung der Auflauf-Endlagen Alle Arbeiten müssen an beiden Getriebemotoren durchgeführt werden. Den Getriebemotor entriegeln. Das Tor von Hand bis zum gewünschten Punkt öffnen. Die 9-polige Klemmleiste abtrennen. Das auf Durchgangsprüfung eingestellte Multimeter an die Ra-Ra-Klemmen (Öffner) anschließen. Das Multimeter gibt ein akustisches Signal ab. Den Stift (A) zur Einstellung der Auflauf-Endlage IM UHRZEIGERSINN drehen, bis der Ra-Ra-Kontakt geöffnet wird und das Multimeter nicht mehr piept.
- Seite 15 Festlegung der Zulauf-Endlagen Alle Arbeiten müssen an beiden Getriebemotoren durchgeführt werden. Den Getriebemotor entriegeln. Schließen Sie das Tor von Hand bis zum gewünschten Schließpunkt. Die 9-polige Klemmleiste abtrennen. Das auf Durchgangsprüfung eingestellte Multimeter an die Rc-Rc-Klemmen (Öffner) anschließen. Das Multimeter gibt ein akustisches Signal ab. Den Stift (C) zur Einstellung der Zulauf-Endlage GEGEN DEN UHRZEIGERSINN drehen, bis der Rc-Rc-Kontakt geöffnet wird und das Multimeter nicht mehr piept.
- Seite 16 Zuerst bestimmten, wo der Haltebeschlag am Tor festgemacht werden soll, und anschließend die Befestigungsposition für den Haltebeschlag am Torpfeiler. Die in der Tabelle angegebenen Maße beachten. Zusätzliche Halterung (nicht enthalten) ATS30DGS ATS30DGR ATS30DGM Toröffnung (°) 90° ATS50DGS ATS50DGM Toröffnung (°) 90°...
- Seite 17 Verdrahtung Vor Eingriffen an der Steuerung die Stromzufuhr unterbrechen und die Notbatterien entfernen (sofern vorhanden). Um Zugang zur Klemmleiste zu bekommen, die Schutzabdeckung abnehmen. Steuereinheit Motor mit Auflaufverzögerung Motor mit Zulaufverzögerung Eingangsklemmleiste Spannungsversorgung 230 V AC - 50-60 HZ Gelb-grüner Draht M1 N1 ENC1 M2 N2 ENC2 M N ENC...
- Seite 18 Festlegung der Endlagen mit Mikro-Endschaltern Stift zur Festlegung der Zulauf-Endlage Stift zur Festlegung der Auflauf-Endlage Mikro-Endschalter Die Mikroschalter sind am Ende ihres Hubs angebracht. Um den Mikroschalter um 10 mm in die eine oder andere Richtung zu bewegen, den Stift 20 mal drehen. Festlegung der Auflauf-Endlagen Alle Arbeiten müssen an beiden Getriebemotoren durchgeführt werden.
- Seite 19 Festlegung der Zulauf-Endlagen Alle Arbeiten müssen an beiden Getriebemotoren durchgeführt werden. Den Getriebemotor entriegeln. Schließen Sie das Tor von Hand bis zum gewünschten Schließpunkt. Die 9-polige Klemmleiste abtrennen. Das auf Durchgangsprüfung eingestellte Multimeter an die Ra-Ra-Klemmen (Öffner) anschließen. Das Multimeter gibt ein akustisches Signal ab. Den Stift (A) zur Einstellung der Zulauf-Endlage IM UHRZEIGERSINN drehen, bis der Ra-Ra-Kontakt geöffnet wird und das Multimeter nicht mehr piept.
- Seite 20 MCBF Modelle ATS30DGS-ATS30DGR-ATS30DGM ATS50DGS-ATS50DGM 2 m - 800 kg 120000 2,5 m - 600 kg 110000 3 m - 400 kg 100000 2 m - 1000 kg 120000 2,5 m - 800 kg 110000 3 m - 600 kg 100000...
