Botex DC-4 Bedienungsanleitung

Einleitung:
Dieses Model ist ein vier Kanal Dimmer-Chaser und besitzt 7 verschiedene Modi, 42
Chaser- Programme, Speicher- Backup sowie Fadezeitkontrolle.
Technische Spezifikationen:
(1) Versorgungsspannung ..................................................... AC 230V~ 50-60Hz (CE)
(2) Audio Eingang ................................................................................. 100mV – 1Vpp
(3) Kanal Ausgang ................................................................... 2A/Kanal, 8A total (CE)
(4) Kanal Sicherung ................................................................ 6,3AF, 250V~, 5x20mm
(5) Interne Sicherung ............................................................. 0,5 AF, 250V~, 5x20mm
(6) Abmessungen .......................................................................... 482,6x133x138 mm
(7) Gewicht .......................................................................................................... 4,4 kg
Bedienung und Funktion

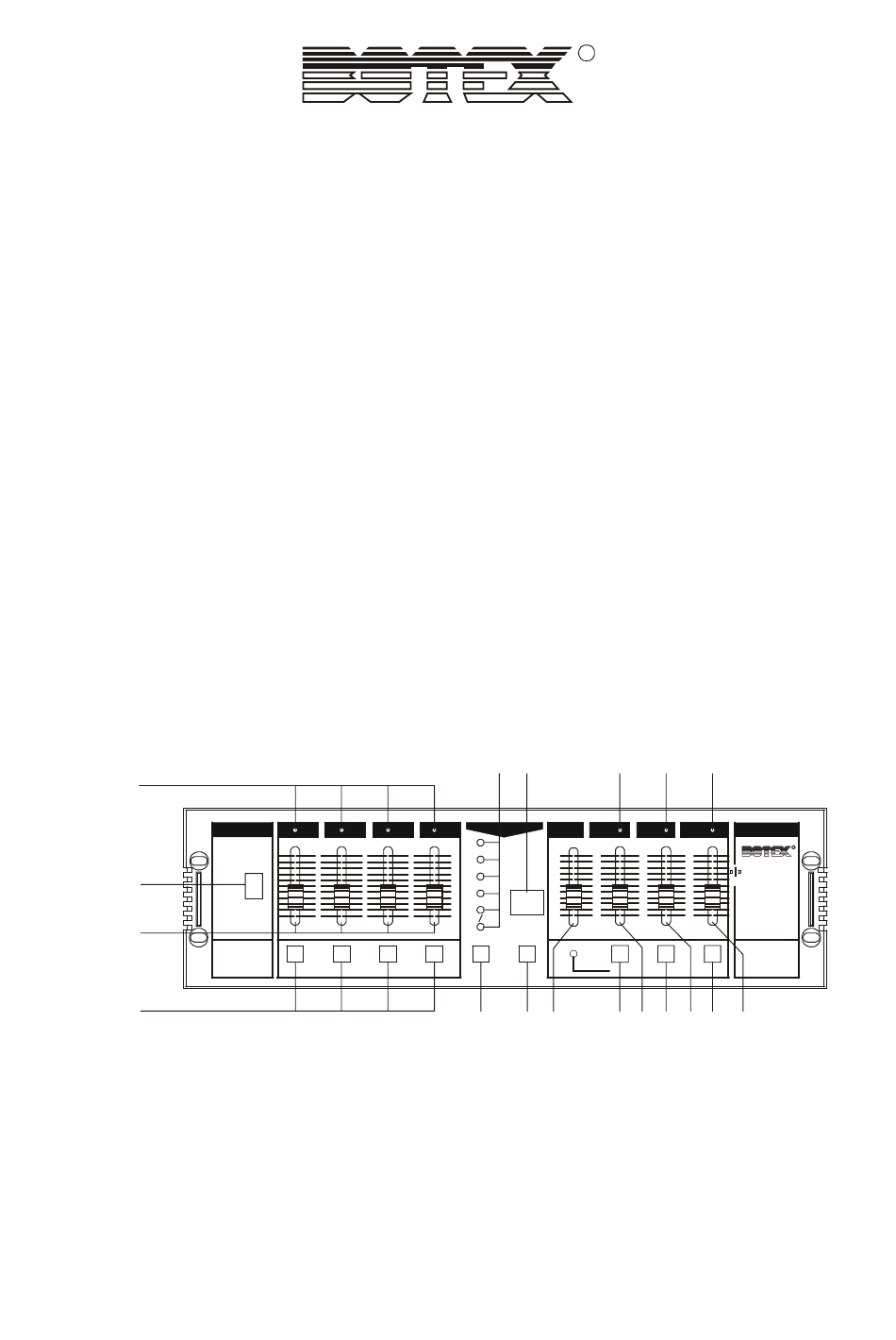

Frontplatte:
7
1
8
9
1. EIN/AUS- Schalter
2. SPEED- Anzeige: Zeigt die Geschwindigkeit des Chasers an.
3. AUDIO LEVEL- Kontrolle: Zeigt die Empfindlichkeit des AUDIO- Eingangs an.
4. MASTER DIMMER- Anzeige: Zeigt die MASTER- Helligkeit des Dimmers an.
5. PROGRAM- Anzeige: Zeigt die voreingestellten Parameter digital an.
6. PROGRAM- Anzeige: Zeigt über LED's den derzeit gewählten Programmode an.
7. KANAL DIMMER- Anzeige: Zeigt den Dimmerzustand des jeweiligen Kanals an.
8. KANAL DIMMER- Kontrolle: Regelt den Dimmerzustand des jeweiligen Kanals.
