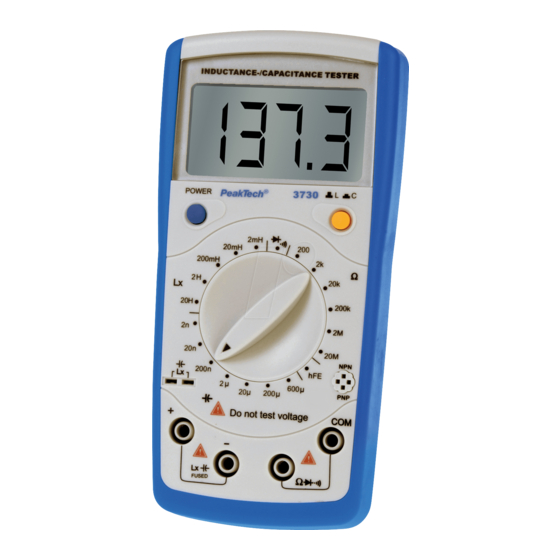

- Seite 1 PeakTech 3730 ® Bedienungsanleitung / Manual Induktivitäts-/Kapazitätsmessgerät / Inductance/Capacitance Tester...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Nieder- spannung) entsprechend Festlegung Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie II; Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. - Seite 3 * Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw. auf einer Isoliermatte durchführen. * Messspitzen der Prüfleitungen nicht berühren. * Warnhinweise am Gerät unbedingt beachten. * Bei unbekannten Messgrößen vor der Messung auf den höchsten Messbereich umschalten. * Gerät keinen extremen Temperaturen,...
-
Seite 4: Technische Daten
* Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung der Bedienelemente zu vermeiden. * Keine technischen Veränderungen am Gerät vornehmen. * -Messgeräte gehören nicht in Kinderhände- Reinigung des Gerätes Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. - Seite 5 Spannungsver- sorgung 9-V-Blockbatterie (NEDA 1604) Betriebstempe- raturbereich 0° C - 40° C bei einer Luftfeuchtigkeit von < 70% Lagertempe- raturbereich -20° C - + 50° C bei einer maximalen Luftfeuchtigkeit von 75% (Batterie aus dem Batteriefach entfernen) Abmessungen (HxBxT) 172 x 83 x 38 mm Gewicht ca.
- Seite 6 Lässt sich die Anzeige nicht auf Null stellen, so ist der angezeigte Wert bei offener Schaltung vom Kapazitätswert abzuziehen, um den korrekten Messwert zu erhalten. 3.2. Induktivitätsmessungen Bereich Auflösung Genauigkeit Testfrequenz 2 mH 0,001 mH 20 mH 0,01 mH +/- 2% v.M. + 8 St. 1kHz / 150µA 200 mH 0,001...
- Seite 7 * Der Eigenwiderstand der Prüfleitungen kann bei Messungen von kleinen Widerständen (200 Ω-Bereich) die Genauigkeit der Messung negativ beeinträchtigen. Der Eigenwiderstand üblicher Prüfleitungen liegt zwischen 0,2...1 Ω. Zur genauen Bestimmung des Eigenwiderstandes, Prüfleitungen an die Eingangsbuchsen Multimeters anschließen Messspitzen kurzschließen. angezeigte Messwert entspricht dem Eigenwiderstand der Prüfleitungen.
-
Seite 8: Vorderansicht Des Gerätes
4. Vorderansicht des Gerätes 1. LCD-Anzeige 2. Taste zum Umschalten zwischen Kapazität und Induktivität 3. Prüfbuchse für Transistorprüfung 4. Eingangsbuchsen für Widerstands-, Dioden - und Durch- gangsprüfung mit Summer 5. Eingangsbuchsen für Kapazitäts- Induktivitäts- messungen 6. Einsteckbuchse für Kapazitäts- und Induktivitätsmessungen von einzelnen Bauteilen 7. - Seite 9 4.1 Anzeige-Symbole Symbol Beschreibung Transistor Test ß Negativ Indikator Batteriezustandsanzeige: Batterie ist Leer Warnung! Mangelnde Batterieleistung kann un- präzise Messergebnisse hervorrufen. Stromschläge und körperliche Schäden können die Folge sein. Dioden-Test Durchgangsprüfung...
- Seite 10 5. Messbetrieb 5.1. Allgemeines Genaue Messergebnisse setzen entsprechende Messbe- dingungen voraus. Bitte beachten Sie, dass Messungen in der Nähe elektromagnetischen Feldern oder starken elektrischen Störfeldern, Messergebnis negativ beeinträchtigen könnten. 5.2. Kapazitätsmessungen ACHTUNG ! Kondensator vor der Messung unbedingt entladen! 1. Mit Funktions-/Bereichswahlschalter gewünschten Kapazitätsbereich wählen.
- Seite 11 5.3. Induktivitätsmessungen ACHTUNG ! Keine externen Spannungsquellen an die Eingangsbuchsen anschließen. Bei Anschluss externer Spannungsquellen an die Eingangsbuchsen besteht die Gefahr der Beschädigung des Gerätes. Zur Messung von Induktivität, wie beschrieben verfahren: 1. Mit Funktions-/Bereichswahlschalter gewünschten Widerstandsbereich wählen. 2. Umschalter L/C durch Drücken bzw. Lösen in die L-Position bringen.
- Seite 12 5.4. Widerstandsmessungen ACHTUNG ! Keine externen Spannungsquellen an die Eingangsbuchsen anschließen. Bei Anschluss externer Spannungsquellen an die Eingangsbuchsen besteht die Gefahr der Beschädigung des Gerätes. Mit dem Funktions-/Bereichswahlschalter gewünschten Widerstandsbereich wählen. . )))-Eingang und schwarze 2. Rote Prüfleitung an den Ω Prüfleitung an den COM-Eingang.
- Seite 13 Diese Funktion ermöglicht die Überprüfung von Dioden und anderen Halbleitern auf Durchlässigkeit und Kurzschlüsse. Ebenfalls erlaubt diese Funktion die Durchlassspannung von Dioden zu ermitteln. 1. Mit Funktions-/Bereichswahlschalter Stellung ))) drehen. ° 2. Rote Prüfleitung an den Ω )))-Eingang und schwarze °...
-
Seite 14: Wartung Des Gerätes
5.6.Durchgangsprüfung 1. Funktions-/Bereichswahlschalter Stellung ° drehen. 2. Rote Prüfleitung an den Ω/ )))-Eingang und schwarze ° Prüfleitung an den COM-Eingang des Gerätes anschließen. 3. Zu messende Schaltung spannungslos schalten. 4. Prüfleitungen über das zu messende Bauteil bzw. die zu messende Schaltung anlegen. Bei Widerständen unter 40 Ω (Bauteil durchgängig) ertönt ein akustisches Signal. - Seite 15 6.1. Auswechseln der Batterie Gerät arbeitet einer 9-V-Blockbatterie. ungenügender Batteriespannung leuchtet das Batteriesymbol in der LCD-Anzeige des Gerätes auf und die Batterie ist dann baldmöglichst auszuwechseln. Dazu wie beschrieben verfahren: Die Schraube an der Rückseite des Gerätes lösen und Batteriefachdeckel abnehmen. 2.
- Seite 16 Gesetzlich vorgeschriebene Hinweise Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
- Seite 17 6.2. Auswechseln der Sicherung Ist das Gerät nicht betriebsbereit, Sicherung überprüfen. Dazu wie folgt verfahren: 1. Alle Prüfleitungen von den Eingangsbuchsen des Gerätes abziehen. 2. Schutzholster vom Gerät abziehen. 3. Schraube des Batteriefaches lösen, Batteriefach abziehen und Batterie entnehmen. 4. Die 3 Gehäuseschrauben lösen und Gehäuseunterteil abnehmen.
- Seite 18 Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 03/2012/Ho. -17-...
-
Seite 19: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category II; pollution degree 2. To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed. - Seite 20 * Do not operate the equipment near strong magnetic fields (motors, transformers etc.). * Keep hot soldering irons or guns away from the equipment. * Allow the equipment to stabilize at room temperature before taking up measurement (important for exact measurements). * Do not input values over the maximum range of each measurement to avoid damages of the meter.
-
Seite 21: Specifications
2. Specifications Display 3½ digit 21 mm liquid crystal (LCD) with a maximum reading of 1999 Polarity automatic, positive implied, negative polarity indication Overrange "1" is displayed Zero automatic Low Battery Indication the battery-symbol is displayed when the battery voltage drops below the operating level Measurement Rate... -
Seite 22: Measuring Functions
Weight approx. 310 g Accessories Test leads, battery, operation manual 3. Measuring Functions 3.1. Capacitance Range Resolution Accuracy testing frequency 2 nF 1 pF 20 nF 10 pF ± 1,0 % v.M. +5 St. 1 kHz/150 mV 200 nF 100 pF 2 µF 1 nF 20 µF... - Seite 23 3.2. Inductance Range Resolution Accuracy Tested Frequency/ Current 2 mH 0,001 mH 20 mH 0,01 mH +/- 2% v.M. + 8 St. 1kHz / 150µA 200 mH 0,001 +/- 5% v.M. + 5 St. 20 H 0,01 +/- 5% v.M. +15 St. 100Hz / 15µA Overload protection: 0,315A / 250V fuse 3.3.
- Seite 24 3.4 Continuity and Diodes Function Range Resolution Overload Protection Diode 250V . )))) Continuity 1 Ω Remarks: Diode: Leerlaufspannung: 5,8V Forward current: 1 mA Continuity: Audible continuity threshold: Less than 10 Ω 3.5. Transistor-Test Range Resolution Test Overload condition protection = 5,8V 250V 1β...
-
Seite 25: Front View
4. Front View 1. LCD Display 2. L-C-switch 3. Transistor Jack 4. Resistance, Diode and Continuity Buzzer Input Terminal 5. Capacitance and Inductance Input Terminal 6. Small Value Capacitance and Inductance Jack 7. Rotary Switch 8. Power Button -24-... - Seite 26 4.1 Display Symbol Symbol Meaning Transistor test ß Negative polarity indicator The battery is low WARNING! To avoid false readings, which could lead to possible electric shock or personal injury, replace the battery as soon as the battery indicator appears. Diode test Continuity test -25-...
-
Seite 27: Operation
5. Operation 5.1. General instructions However, electrical noise or intense electromagnetic fields in the equipment may disturb the measurement circuit. Measuring instruments will also respond to unwanted signals that may be present within the measurement circuit. Users should exercise care and take appropriate precautions to avoid misleading results when making measurements in the presence of electronic interference. - Seite 28 5.3. Inductance Measurement To test the inductance, please follow the following procedure: Set the rotary switch to LX measurement mode. If the tested inductance value is unknown, use the maximum measurement position and decrease the range step by step until a satisfactory reading is obtained. Insert the test clips into the corresponding Lx input terminals.
- Seite 29 5.4. Resistance WARNING ! Never apply an external voltage to the sockets damage to the meters may result. Set the Function/Range switch to the desired range . ))) socket and the Insert the red test lead into Ω black test lead into COM-socket. Read the resistance directly from the display Note The resistance in the test leads can diminish accuracy on...
- Seite 30 To test a diode out of a circuit, connect the Meter as follows: Insert the red test clip into the Ω ))) terminal and ° the black test clip into the COM terminal. Set the rotary switch to ° For forward voltage drop readings on any semiconductor component, place the red test clip on the component’s anode and place the black test clip on the component’s cathode.
- Seite 31 5.6. Testing for Continuity To test for continuity, connect the Meter as below: Insert the red test clip into the Ω ))) terminal and ° the black test clip into the COM terminal. Set the rotary switch to ))). ° Connect the test clips across with the object being measured.
-
Seite 32: Maintenance Of The Unit
Note: When transistor measurement has been completed, disconnect the connection between the testing clips and the circuit under test and remove the testing clips away from the input terminals of the Meter. 6. Maintenance of the unit WARNING ! Remove all the test leads before changing battery. 6.1. - Seite 33 Rejoin the case bottom and battery compartment, and reinstall the screw. Batteries, which are used up dispose duly. Used up batteries are hazardous and must be given in the for this being supposed collective container. Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control.
- Seite 34 Batteries, which contain harmful substances, are marked with the symbol of a crossed-out waste bin, similar to the illustration shown left. Under the waste bin symbol is the chemical symbol for the harmful substance, e.g. „Cd“ for cadmium, „Pb“ stands for lead and „Hg“ for mercury.
- Seite 35 We herewith confirm that the units are calibrated by the factory according specifications technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 03/2012/Ho. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.eu...
