Inhaltszusammenfassung für Asus ROG STRIX B350-F GAMING

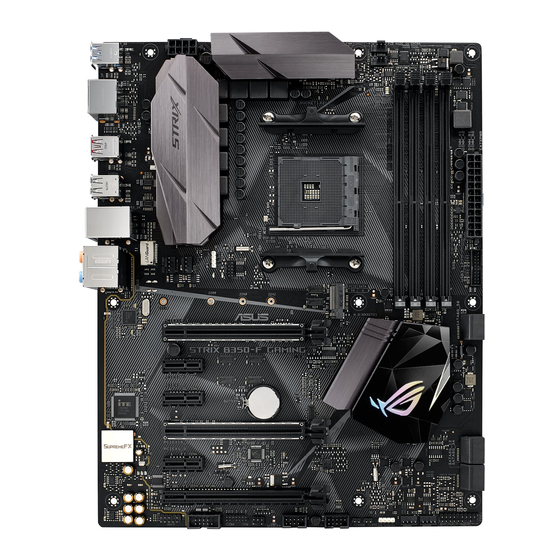

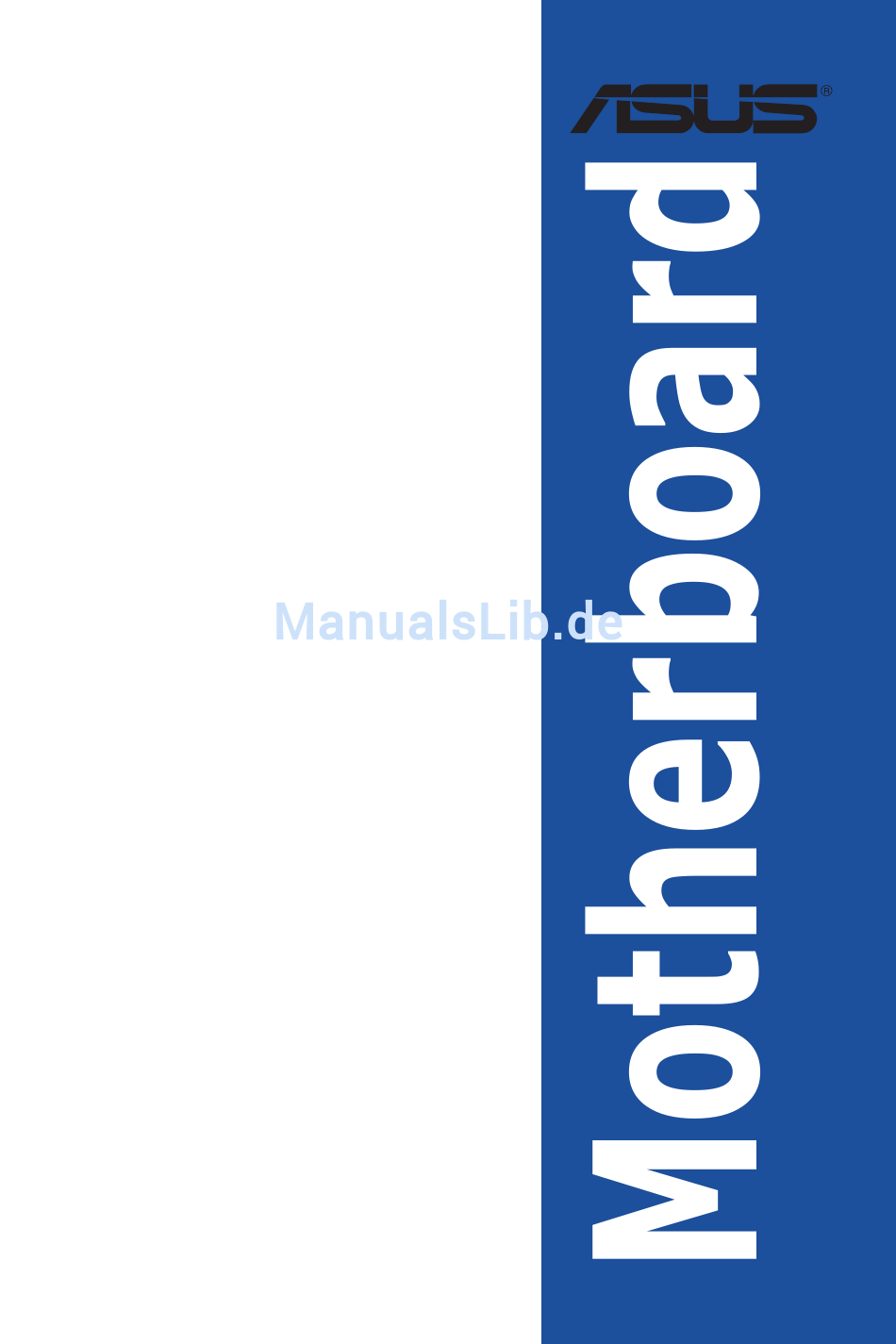

- Seite 1 ROG STRIX B350-F GAMING...
- Seite 2 Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ....................v Über dieses Handbuch ...................... v ROG STRIX B350-F GAMING Spezifikationsübersicht ..........vii Verpackungsinhalt ......................xi Installationswerkzeuge und Komponenten ..............xii Kapitel 1: Produkteinführung Motherboard-Übersicht ..................1-1 1.1.1 Bevor Sie beginnen ................1-1 1.1.2 Motherboard-Layout ................1-2 1.1.3 Central Processing Unit (CPU) ..............1-4 1.1.4... - Seite 4 3.6.6 Netzwerkstapelkonfiguration ..............3-16 3.6.7 HDD/SSD SMART Informationen ............3-16 3.6.8 USB Konfiguration ................3-17 Überwachungsmenü ..................3-17 Boot Menü......................3-17 Tools-Menü ......................3-19 3.9.1 ASUS EZ Flash 3 Utility ...............3-19 3.9.2 Sicheres Löschen ................3-19 3.9.3 ASUS-Übertaktungsprofil ..............3-20 3.9.4 ASUS SPD-Information ................3-20 3.9.5 Grafikkarteninformationen ..............3-20 3.10 Exit Menü...
-
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 6: Wo Finden Sie Weitere Informationen
In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. -
Seite 7: Rog Strix B350-F Gaming Spezifikationsübersicht
AMD AM4 Sockel für AMD Ryzen™ / 7. Generation A-Serie / Athlon™ Prozessoren* Unterstützt AM4 Sockel 14 nm CPU Unterstützt CPU mit bis zu 8 Kernen * Siehe www.asus.com für die CPU Support-Liste. Chipsatz AMD B350 AMD Ryzen™ Prozessoren 4 x DIMM, Max. 64 GB, DDR4 3200 (Übertaktung)/2933 (Übertaktung)/2666/2400/2133 MHz ECC und nicht-ECC,... -
Seite 8: Leistungsoptimierung
ROG STRIX B350-F GAMING Spezifikationsübersicht Intel I211-AT, 1 x Gigabit LAN Controller LANGuard-Überspannungsschutz ROG GameFirst Technologie ROG SupremeFX S1220A 8-Kanal-HD-Audio CODEC - Unterstützt bis zu 32-Bit/192 kHz Wiedergabe* - Impedanzerfassung für die vorderen und hinteren Kopfhörerausgänge - Hochwertiger 120 dB SNR Stereo-Wiedergabe-Ausgang und 113 dB... - Seite 9 ROG STRIX B350-F GAMING Spezifikationsübersicht ASUS EZ Do-It-Yourself - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design - Q-Shield - Q-LED (CPU, DRAM, VGA, Boot-Geräte-LED) - Q-Slot - Q-DIMM Gamer’s Guardian ASUS - SafeSlot Sonderfunktionen - DIGI+ VRM - DRAM Überstromschutz...
- Seite 10 ROG STRIX B350-F GAMING Spezifikationsübersicht 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM 2.0, SM BIOS 3.0, ACPI 6.1, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS BIOS 3, F11 EZ Tuning Assistent, F6 Qfan Kontrolle, F3 My Favorites, letztes Änderungsprotokoll, F12 PrintScreen und ASUS DRAM SPD (Serial...
-
Seite 11: Verpackungsinhalt
Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard ROG STRIX B350-F GAMING 4 x SATA 6 Gb/s Kabel Kabel 1 x Kabel für RGB-Header (80 cm, 1 x 4-polig) 1 x E/A-Blende 1 x M.2-Schraubenpaket 1 x ROG-Kabeletikett Zubehör... -
Seite 12: Installationswerkzeuge Und Komponenten
Installationswerkzeuge und Komponenten AMD AM4 CPU Mit AMD AM4 kompatibler CPU-Lüfter Philips (Kreuz)-Schraubenzieher SATA Festplattenlaufwerk PC Gehäuse 1 Tüte mit Schrauben DIMM Netzteil SATA optisches Laufwerk (optional) Grafikkarte Die obigen Werkzeuge und Komponenten sind nicht im Lieferumfang des Motherboards enthalten. -
Seite 13: Kapitel 1: Produkteinführung
Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden. • Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren. • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik- Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ASUS ROG STRIX B350-F GAMING... -
Seite 14: Motherboard-Layout
1.1.2 Motherboard-Layout 24.4cm(9.6in) USB3_56 EATX12V DIGI CPU_FAN +VRM CPU_OPT USB3.1_12 USB56 LAN_USB3_34 AUDIO RGB_HEADER1 AIO_PUMP CHA_FAN1 PCIE SATA 22110 2280 2260 2242 ASM1480 ASM1480 Intel I211AT PCIEX16_1 strix b350-F GAMING PCIEX1_1 ASM1480 ASM1480 ASM1480 ASM1480 ® B350 PCIEX1_2 Super BATTERY PCIEX16_2 PCIEX1_3 PCIEX16_3... -
Seite 15: Ausstattungsinhalt
Seite ATX Stromanschlüsse (24-poliger EATXPWR, 8-poliger EATX12V) 1-11 CPU-, Optionale CPU-, AIO Pumpen- und Gehäuselüfteranschlüsse (4-polig CPU_FAN, 1-12 4-polig CPU_OPT, 4-polig AIO_PUMP, 4-polig CHA_FAN) RGB-Header (4-poliger RGB_HEADER1/2) 1-10 M.2 (Sockel 3) 1-16 AM4 Sockel DDR4 DIMM-Steckplätze USB 3.0 Anschluss (20-1 polige USB3_12) 1-14 AMD Serieller ATA 6.0 Gb/s Anschluss (SATA6G_1~6) 1-15 System Panel Connector (25-8 Pin PANEL) 1-17 10. RTC-RAM-Löschen (2-polig CLRTC) 11. Thermal Sensor Anschlüsse (2-pol. T_SENSOR) 1-16 12. USB 2.0 Anschlüsse (10-1-polig USB12, USB34) 1-14 13. TPM Anschluss (14-1 polig TPM) 1-11 14. Serieller Anschluss (10-1-polig COM) 1-12 15. Frontblenden Audioanschluss (10-1-polig AAFP) 1-11 ASUS ROG STRIX B350-F GAMING... -
Seite 16: Central Processing Unit (Cpu)
1.1.3 Central Processing Unit (CPU) Dieses Motherboard ist mit einem AMD AM4 Sockel für AMD Ryzen™ / 7. Generation A-Serie / Athlon™ Prozessoren mit bis zu 8 Kernen ausgestattet. strix b350-F GAMING ROG STRIX B350-F GAMING CPU socket AM4 Der AM4 Sockel hat andere Pinbelegungen als die AM3+/AM2+/AM2 Sockel. Stellen Sie sicher, dass Sie eine CPU verwenden, die für den AM4 Sockel ausgelegt ist. Die CPU passt nur in einer Richtung hinein. Wenden Sie KEINE Gewalt an, um die CPU in den Sockel einzustecken, um ein Verbiegen der Kontakte und eine Beschädigung der CPU zu vermeiden! Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren. Kapitel 1: Produkteinführung... -
Seite 17: Systemspeicher
1.1.4 Systemspeicher Das Motherboard ist mit vier DDR4 (Double Data Rate 4) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. strix b350-F GAMING ROG STRIX B350-F GAMING 288-pin DDR4 DIMM sockets Empfohlene Speicherkonfigurationen ASUS ROG STRIX B350-F GAMING... - Seite 18 Speicherkonfigurationen Sie können 1 GB, 2 GB, 4 GB, 8 GB und 16 GB ungepufferte ECC und nicht-ECC DDR4 DIMMs in den DIMM-Steckplätzen installieren. • Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel- Betrieb eingeplant. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datumscode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • I nstallieren Sie ein 64-Bit Windows®-Betriebssystem, wenn Sie auf dem Motherboard 4GB oder mehr Speicher installieren wollen.. • Dieses Motherboard unterstützt keine Speichermodule mit 512 Megabit (Mb) Chips oder weniger. Kapitel 1: Produkteinführung...
-
Seite 19: Erweiterungssteckplätze
1.1.5 Erweiterungssteckplätze Ziehen Sie den Netzstecker, vor dem Hinzufügen oder Entfernen von Erweiterungskarten. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. PCIEX16_1 strix b350-F GAMING PCIEX1_1 PCIEX1_2 PCIEX16_2 PCIEX1_3 PCIEX16_3 SP Nr. Erweiterungssteckplatz PCIe 3.0 x16_1 Steckplatz PCIe 1.1 x1_1-Steckplatz PCIe 2.0 x1_2-Steckplatz PCIe 3.0 x16_2 Steckplatz PCIe 3.3 x3_3-Steckplatz PCIe 2.0 x16 Steckplatz ASUS ROG STRIX B350-F GAMING... -
Seite 20: Irq-Zuweisungen Für Dieses Motherboard
IRQ-Zuweisungen für dieses Motherboard • Für AMD AM4 A-Serie / Athlon™ Serie Prozessoren PCIe X 16_1 geteilt PCIe X 16_3 geteilt PCIe X 1_1 geteilt PCIe X 1_2 geteilt PCIe X 1_3 geteilt geteilt APU USB 3.0 XHCI geteilt Controller AMD Promonotry Chip geteilt XHCI Controller SATA Controller geteilt Azalia HD Audio-Controller geteilt Intel LAN geteilt • Für Ryzen Prozessoren PCIe X 16_1 geteilt PCIe X 16_2... -
Seite 21: Jumpers
1.1.6 Jumpers RTC-RAM-Löschen-Jumper (2-polig CLRTC) Dieser Jumper ermöglicht Ihnen das Löschen der CMOS RTC RAM Daten der Systemeinstellungsinformationen, wie Datum, Zeit und Systemkennwörter. strix b350-F GAMING CLRTC PIN 1 ROG STRIX B350-F GAMING Clear RTC RAM Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Verwenden Sie einen Metallgegenstand, wie einem Schraubendreher, um die beiden Pins kurz zu schließen. Verbinden Sie das Netzkabel und schalten den Computer ein. Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und schließen Sie den Jumper noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. ASUS ROG STRIX B350-F GAMING... - Seite 22 RGB-Header (4-poliger RGB_HEADER1/2) Diese Header sind für die RGB LED-Leisten vorgesehen. RGB_HEADER1 +12V strix b350-F GAMING PIN 1 RGB_HEADER2 PIN 1 +12V ROG STRIX B350-F GAMING RGB HEADERS Der RGB-Header unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 2 A (12 V) und einer Länge bis 2 m. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob das RGB LED- Verlängerungskabel und die RGB LED-Leiste in der richtigen Ausrichtung verbunden sind, und ob der 12 V Stecker mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System in Betrieb ist. • Die LED-Leisten müssen separat erworben werden. Kapitel 1: Produkteinführung...
-
Seite 23: Interne Anschlüsse
PIN 1 +5 Volts +5 Volts PSON# +3 Volts -12 Volts strix b350-F GAMING +3 Volts +3 Volts PIN 1 ROG STRIX B350-F GAMING ATX power connectors • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräten verwenden oder wenn Sie weitere Geräte installieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. ASUS ROG STRIX B350-F GAMING... - Seite 24 CHA FAN IN CHA FAN IN ROG STRIX B350-F GAMING Fan connectors Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. Serieller Anschluss (10-1-polig COM) Dieser Anschluss ist für einen seriellen Anschluss (COM). Verbinden Sie das serielle Anschluss-Modul-Kabel mit diesem Anschluss und installieren dann das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses. PIN 1 strix b350-F GAMING ROG STRIX B350-F GAMING Serial port (COM) connector Das COM-Modul muss separat erworben werden. Kapitel 1: Produkteinführung 1-12...
- Seite 25 Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden Audio-E/A-Modul, das HD Audio unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A- Modul-Kabels mit diesem Anschluss. AAFP PIN 1 strix b350-F GAMING HD-audio-compliant pin definition ROG STRIX B350-F GAMING Analog front panel connector Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. TPM Anschluss (14-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Passwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. PIN 1 strix b350-F GAMING ROG STRIX B350-F GAMING TPM connector Das TPM-Modul muss separat erworben werden.
- Seite 26 USB 2.0 Anschluss (10-1-polig USB12, USB34) Diese Stecker sind für USB 2.0 Anschlüsse. Verbinden Sie das USB- Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul in einer Steckplatzaussparung an der Rückseite des Systemgehäuses. Diese USB-Anschlüsse erfüllen die USB 2.0 Spezifikationen und unterstützen Übertragungsgeschwindigkeiten bis zu 480 Mb/s. USB12 USB34 strix b350-F GAMING PIN 1 PIN 1 ROG STRIX B350-F GAMING USB2.0 connectors Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden. USB 3.0 Anschluss (20-1 polige USB3_12) Dieser Anschluss ermöglicht es Ihnen, ein zusätzliches USB 3.0-Modul für USB 3.0 Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.0 Modul, können Sie alle Vorteile von USB 3.0 nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gbps, schnellere Ladezeit für aufladbare USB Geräte, optimierte Energieeffizienz und Rückwärtskompatibilität mit USB 2.0. USB3_12...
- Seite 27 RSATA_RXN6 RSATA_RXN3 RSATA_RXP6 RSATA_RXP3 SATA6G_5 SATA6G_2 RSATA_TXP5 RSATA_TXP2 RSATA_TXN5 RSATA_TXN2 RSATA_RXN5 RSATA_RXN2 RSATA_RXP5 RSATA_RXP2 strix b350-F GAMING SATA6G_4 SATA6G_1 RSATA_TXP4 RSATA_TXP1 RSATA_TXN4 RSATA_TXN1 RSATA_RXN4 RSATA_RXN1 RSATA_RXP4 RSATA_RXP1 ROG STRIX B350-F GAMING SATA 6.0Gb/s connectors ASUS ROG STRIX B350-F GAMING 1-15...
- Seite 28 Thermal Sensor Anschlüsse (2-pol. T_SENSOR) Dieser Anschluss ist für das Thermistor-Kabel, das die Temperatur der Geräte und der kritischen Komponenten im Inneren des Motherboards überwacht. Schließen Sie das Thermistor-Kabel an und platzieren Sie den Sensor am Gerät oder Komponente des Motherboards, um seine Temperatur zu erkennen. strix b350-F GAMING T_SENSOR PIN 1 SENSOR IN ROG STRIX B350-F GAMING T_SENSOR connector M.2 (Sockel 3) In diesem Sockel können Sie M.2 SSD-Module installieren. M.2(SOCKET3) strix b350-F GAMING 22110 2280 2260 2242 ROG STRIX B350-F GAMING M.2(SOCKET3) •...
- Seite 29 Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen. PANEL +PWR_LED- SPEAKER PWR_SW PIN 1 strix b350-F GAMING +HDD_LED- RESET +PWR_LED- * Requires an ATX power supply ROG STRIX B350-F GAMING System panel connector • Systembetriebs-LED (4-pol. +PWR_LED-) Dieser 4-polige Stecker ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse- Strom-LED-Kabel mit diesem Anschluss. Die Systembetriebs-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet. • Festplattenaktivitäts-LED (2-polig +HDD_LED-) Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die HDD LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden.
- Seite 30 Kapitel 1: Produkteinführung 1-18...
-
Seite 31: Kapitel 2: Grundinstallation
Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. 2.1.1 Motherboard Installation ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. - Seite 32 Setzen Sie neun (9) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. strix b350-F GAMING Die Schrauben NICHT zu fest anziehen! Sonst wird das Motherboard beschädigt. Kapitel 2: Grundinstallation...
-
Seite 33: Cpu Installation
CPU verwenden, die für den AM4 Sockel ausgelegt ist. Die CPU passt nur in einer Richtung hinein. Wenden Sie KEINE Gewalt an, um die CPU in den Sockel einzustecken, um ein Verbiegen der Kontakte und eine Beschädigung der CPU zu vermeiden! ASUS ROG STRIX B350-F GAMING... -
Seite 34: Installieren Von Cpu-Kühlkörper Und Lüfter
2.1.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU- Kühlkörper und Lüfter montieren. Installieren von CPU-Kühlkörper und Lüfter Kapitel 2: Grundinstallation... - Seite 35 So deinstallieren Sie den CPU-Kühlkörper und Lüfter ASUS ROG STRIX B350-F GAMING...
-
Seite 36: Dimm Installation
2.1.4 DIMM Installation Entfernen eines DIMMs Kapitel 2: Grundinstallation... -
Seite 37: Atx-Netzanschluss
2.1.5 ATX-Netzanschluss Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. ASUS ROG STRIX B350-F GAMING... -
Seite 38: Sata-Geräteanschlüsse
2.1.6 SATA-Geräteanschlüsse ODER Kapitel 2: Grundinstallation... -
Seite 39: E/A-Anschlüsse Auf Der Frontseite
2.1.7 E/A-Anschlüsse auf der Frontseite So installieren Sie So installieren Sie den Frontblendenanschluss den USB 3.0 Anschluss USB 3.3 So installieren Sie So installieren Sie den USB 2.0 Anschluss den Frontblenden Audio-Anschluss AAFP USB 2.0 ASUS ROG STRIX B350-F GAMING... -
Seite 40: Erweiterungskarten Installieren
2.1.8 Erweiterungskarten installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren 2-10 Kapitel 2: Grundinstallation... -
Seite 41: Installation
2.1.9 M.2 Installation ASUS ROG STRIX B350-F GAMING 2-11... -
Seite 42: Rücktafel- Und Audio-Anschlüsse Des Motherboards
Rücktafel- und Audio-Anschlüsse des Motherboards 2.2.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse USB 3.0-Ports LAN (RJ45) Anschluss* DisplayPort Audio E/A-Anschlüsse** USB 3.1-Anschluss Optischer S/PDIF-Ausgang USB 2.0-Anschlüsse HDMI-Anschluss * und **: Schauen Sie sich für die Definitionen der LAN-Anschluss-LEDs und Audioanschlüsse die Tabellen an. *LAN-Anschluss LED-Anzeige Aktivitäts-/ Aktivitäts-/Verbindungs-LED... -
Seite 43: Audio E/A-Anschlüsse
2.2.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal Lautsprechern ASUS ROG STRIX B350-F GAMING 2-13... -
Seite 44: Anschluss Von 4-Kanal Lautsprechern
Anschluss von 4-Kanal Lautsprechern Anschluss von 6-Kanal Lautsprechern Wenn Sie die Windows 10-Plattform benutzen, verwenden Sie nur den hellblauen Audio- Anschluss für Seitenlautsprecher in einer 6-Kanal-Konfiguration. Anschluss von 8-Kanal Lautsprechern 2-14 Kapitel 2: Grundinstallation... -
Seite 45: Erstmaliges Starten
Bildschirm. Wird 30 Sekunden nach Einschalten des Systems nichts angezeigt, hat das System einen Einschaltselbsttest u.U. nicht bestanden. Prüfen Sie die Einstellungen und Anschlüsse der Jumper, oder bitten Sie Ihren Händler um Hilfe. ASUS ROG STRIX B350-F GAMING 2-15... -
Seite 46: Ausschalten Des Computers
BIOS-Signalton Beschreibung VGA gefunden Quick Boot ist deaktiviert Ein kurzer Piepton Keine Tastatur gefunden Ein langer Piepton gefolgt von zwei Kein Arbeitsspeicher erkannt kurzen und einer Pause (wiederholt) Ein langer Piepton gefolgt von drei Keine Grafikkarte erkannt kurzen Ein langer Piepton gefolgt von vier Hardware-Komponentenfehler kurzen Halten Sie kurz nach dem Einschalten die Taste <Entf>... -
Seite 47: Kapitel 3: Bios-Setup
BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. -
Seite 48: Bios-Setup-Programm
Sie den RTC RAM über den CMOS-löschen-Jumper löschen. • Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte. Besuchen Sie bitte die ASUS-Webseite für ein ausführliches Handbuch zum BIOS. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus). Sie können die Modi unter Setup-Modus im Abschnitt Boot- Menü... -
Seite 49: Erweiterter Modus
Menüelemente Qfan Menüleiste Hot Keys Sprache MyFavorite(F3) EZ Tuning Wizard(F11) Kontrolle(F6) Geht zurück Allgemeine Hilfe Konfigurationsfelder zu EZ Mode Popup-Menü Untermenüelemente In Häufig gestellte Fragen suchen Zuletzt geändert Einstellungen Zeigt die CPU-Temperatur, CPU- und Speicherspannungsausgang ASUS ROG STRIX B350-F GAMING... -
Seite 50: Menüelemente
Menüleiste Oben im Bildschirm gibt es eine Menüleiste mit folgenden Optionen: Zum Speichern häufig genutzter Systemeinstellungen und Favoriten Konfigurationen. Main (Basis) Hier können Sie die Systemhaupteinstellungen ändern Ai Tweaker Hier können Sie die Einstellungen für die Übertaktung ändern Erweitert Hier können Sie die erweiterten Systemeinstellungen ändern Hier können Sie die Systemtemperatur, Energieverbrauch anzeigen Überwachen und Lüftereinstellungen ändern. -
Seite 51: Allgemeine Hilfe
Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Hot Keys Diese Taste oberhalb der Menüleiste enthält die Navigationstasten für das BIOS-Setup-... -
Seite 52: Ez Modus
3.2.2 EZ Modus EZ Mode bietet Ihnen einen Überblick über die Grundsysteminfos und ermöglicht die Auswahl der Sprache, Systembetriebsmodus und Bootpriorität der Geräte. Um vom Erweiterten Modus in den EZ-Modus zu wechseln, klicken Sie auf EZ Mode (EZ- Modus) (F7) oder drücken die <F7>-Schnelltaste. Zeigt Systemeingenschaften für den aktuellen Modus. -
Seite 53: Qfan Control
Wählen sie ein Profil Zum Übernehmen der um es für den Lüfter Lüftereinstellungen anklicken zu übernehmen Zum Rückgängigmachen der Änderungen anklicken Klicken Sie zur Zurückkehren des Hauptmenüs Wählen Sie dies, um den Lüfter manuell zu konfigurieren ASUS ROG STRIX B350-F GAMING... - Seite 54 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Wählen Sie dies, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.
-
Seite 55: Anleitung
Zum Öffnen des Bildschirms EZ Tuning Wizard drücken Sie <F11> an Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Klicken Sie auf OC (Übertaktung) und dann auf Next (Weiter). Wählen Sie ein PC-Szenario (Daily Computing (Tägliches Computing) oder Gaming/Media Editing (Gaming/Medienbearbeitung)), klicken Sie dann auf Next (Weiter). ASUS ROG STRIX B350-F GAMING... -
Seite 56: Favoriten
Wählen Sie ein Hauptkühlsystem BOX cooler, Tower cooler, Water cooler (BOX- Kühler, Tower-Kühler, Wasserkühler) oder I'm not sure (Ich bin nicht sicher), klicken Sie dann auf Next (Weiter). Klicken Sie nach Auswahl des Hauptkühlsystems auf Next (Weiter), klicken Sie dann zum Starten von OC Tuning (Übertaktungsabstimmung) auf Yes (Ja). -
Seite 57: Hinzufügen Von Elementen Zu Meine Favoriten
• Konfigurationselemente wie Memory SPD Informationen, Systemzeit und Datum. Klicken Sie Beenden oder drücken Sie <esc> um den Setup Tree Map Bildschirm zu schließen. Gehen Sie zum MyFavorites Menü, um die gespeicherten BIOS-Elemente anzuzeigen. ASUS ROG STRIX B350-F GAMING 3-11... -
Seite 58: Main-Menü (Hauptmenü)
Main-Menü (Hauptmenü) Beim öffnen des Advanced Mode im BIOS-Setup-Programms erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. Sicherheit Die Sicherheit-Menüelemente erlauben Ihnen die Systemsicherheitseinstellungen zu ändern. •... -
Seite 59: Epu-Stromsparmodus
EPU-Stromsparmodus Die ASUS EPU (Energy Processing Unit) setzt die CPU in ihre minimalen Stromverbrauch- Einstellungen. Aktivieren Sie dieses Element, um eine geringere CPU Core/Cache-Spannung festzulegen und den besten Energiesparzustand zu erreichen. Konfigurationsoptionen: [Disabled] [Enabled] Hier können Sie die CPU- und DRAM-Frequenz und Spannung für eine verbesserte Systemleistung automatisch übertakten. -
Seite 60: Sata-Konfiguration
SATA-Konfiguration. Die SATA-Anschlüsse zeigen Not Present an, wenn in dem entsprechenden Anschluss kein SATA-Gerät installiert ist. Hyper Kit Modus Deaktiviert diese Option für M.2-Geräte. Aktiviert diese Option für die ASUS-Hyper-Kit-Karte. Konfigurationsoptionen: [Disabled] [Enabled] SATA-Anschluss Aktivierung Dieses Element ermöglicht Ihnen die Aktivierung oder Deaktivierung des SATA-Gerätes. -
Seite 61: Onboard-Gerätekonfiguration
Dieses Element ermöglicht Ihnen die Aufladung von USB-Geräten, auch wenn sich das System im Energiestatus S5 befindet. Konfigurationsoptionen: [Disabled] [Enabled] Konfiguration der seriellen Schnittstelle Die Unterelemente in diesem Menü erlauben die Konfiguration der seriellen Schnittstelle. ASUS ROG STRIX B350-F GAMING 3-15... -
Seite 62: Apm Konfiguration
Serielle Schnittstelle Erlaubt die Aktivierung oder Deaktivierung der seriellen Schnittstelle (COM). Konfigurationsoptionen: [On] [Off] Einstellungen ändern Diese Option erscheint nur, wenn Sie Serial Port auf [ON] setzen und ermöglicht Ihnen, die serielle Port-Basisadresse auszuwählen. Konfigurationsoptionen: [IO=3F8h; IRQ=4] [IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4] [IO=2E8h; IRQ=3] 3.6.5 APM Konfiguration ErP-Bereit... -
Seite 63: Usb Konfiguration
Stromausfall. Boot-Konfiguration Einrichtungsmodus [Advanced Mode] Setzt Advanced Mode als die Standardanzeige fest, wenn auf das BIOS- zugegriffen wird. [EZ Mode] Setzt EZ Mode als die Standardanzeige fest, wenn auf das BIOS- zugegriffen wird. ASUS ROG STRIX B350-F GAMING 3-17... -
Seite 64: Secure Boot
System installierten Geräte ab. • Drücken Sie zum Aufrufen des Windows-Betriebssystems im abgesicherten Modus nach dem POST <F8> (wird unter Windows 8 nicht unterstützt). • Drücken Sie zur Auswahl des Startgerätes während des Systemstarts <F8>, wenn das ASUS-Logo erscheint. 3-18 Kapitel 3: BIOS-Setup... -
Seite 65: Boot-Aussetzung
Hier können Sie ASUS EZ Flash 3 ausführe. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 3. 3.9.2 Sicheres Löschen SSD-Geschwindigkeiten können sich wie bei jedem Speichermedium aufgrund von... -
Seite 66: Asus-Übertaktungsprofil
Gesperrt. SSDs werden möglicherweise gesperrt, falls der Secure Erase- Vorgang nicht abgeschlossen oder gestoppt wurde. Dies kann daran liegen, dass eine Drittanbietersoftware ein anderes als das von ASUS festgelegte Kennwort verwendet. Sie müssen die SSD in der Software freigeben, bevor Sie mit Secure Erase fortfahren. -
Seite 67: Exit Menü
EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. 3.11.1... -
Seite 68: Asus Ez Flash 3
3.11.2 ASUS EZ Flash 3 ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie eine startfähige Diskette oder ein Betriebssystem-basiertes Dienstprogramm benötigen. Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen. - Seite 69 So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die <Eingabetaste>. Wählen Sie via Internet (Per Internet). Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann <Enter>.
-
Seite 70: Asus Crashfree Bios 3
Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass... -
Seite 71: Kapitel 4: Raid-Support
RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS ROG STRIX B350-F GAMING... -
Seite 72: Serial Ata-Festplatten Installieren
4.1.2 Serial ATA-Festplatten installieren Das Motherboard unterstützt Serial ATA-Festplatten. Für optimale Leistung sollten Sie identische Laufwerke des selben Modells und der gleichen Kapazität installieren, wenn Sie ein Disk-Array erstellen. So installieren Sie SATA-Festplatten für eine RAID-Konfiguration: Bauen Sie die SATA-Festplatten in die Laufwerksschächte ein. Schließen Sie die SATA-Signalkabel an. Verbinden Sie das SATA-Stromkabel mit dem entsprechenden Stromanschluss jedes Laufwerkes. -
Seite 73: Anhang
Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker. Die Verwendung von geschirmten Kabeln für den Anschluss des Monitors an die Grafikkarte ist erforderlich, um die FCC-Bestimmungen zu gewährleisten. Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. ASUS ROG STRIX B350-F GAMING... -
Seite 74: Ic: Kanadische Entsprechenserklärung
IC: Kanadische Entsprechenserklärung Entspricht den kanadischen ICES-003 Class B-Spezifikationen. Dieses Gerät entspricht dem RSS-210 von Industry Canada. Dieses Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmung für Interferenz-Geräte. Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Industry Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. -
Seite 75: Asus Recycling/Rücknahmeservices
REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/ REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß wiederverwertet und entsorgt werden zu können. Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt (elektrische... - Seite 76 El texto completo de la www.asus.com/support declaración de la UE de conformidad está disponible en: www.asus. Nederlands ASUSTeK Computer Inc. verklaart hierbij dat dit apparaat com/support voldoet aan de essentiële vereisten en andere relevante bepalingen van Svenska ASUSTeK Computer Inc.
-
Seite 77: Asus Kontaktinformation
800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support http://qr.asus.com/techserv ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online-Support http://qr.asus.com/techserv... -
Seite 78: Declaration Of Conformity
800 Corporate Way, Fremont Phone/Fax No: (510)739-3777/(510)608-4555 hereby declares that the product Product Name : Motherboard Model Number : ROG STRIX B350-F GAMING Conforms to the following specifications: FCC Part 15, Subpart B, Unintentional Radiators Supplementary Information: This device complies with part 15 of the FCC Rules. Operation is subject to the...
