Inhaltszusammenfassung für Asus 90LM07L0-B02370

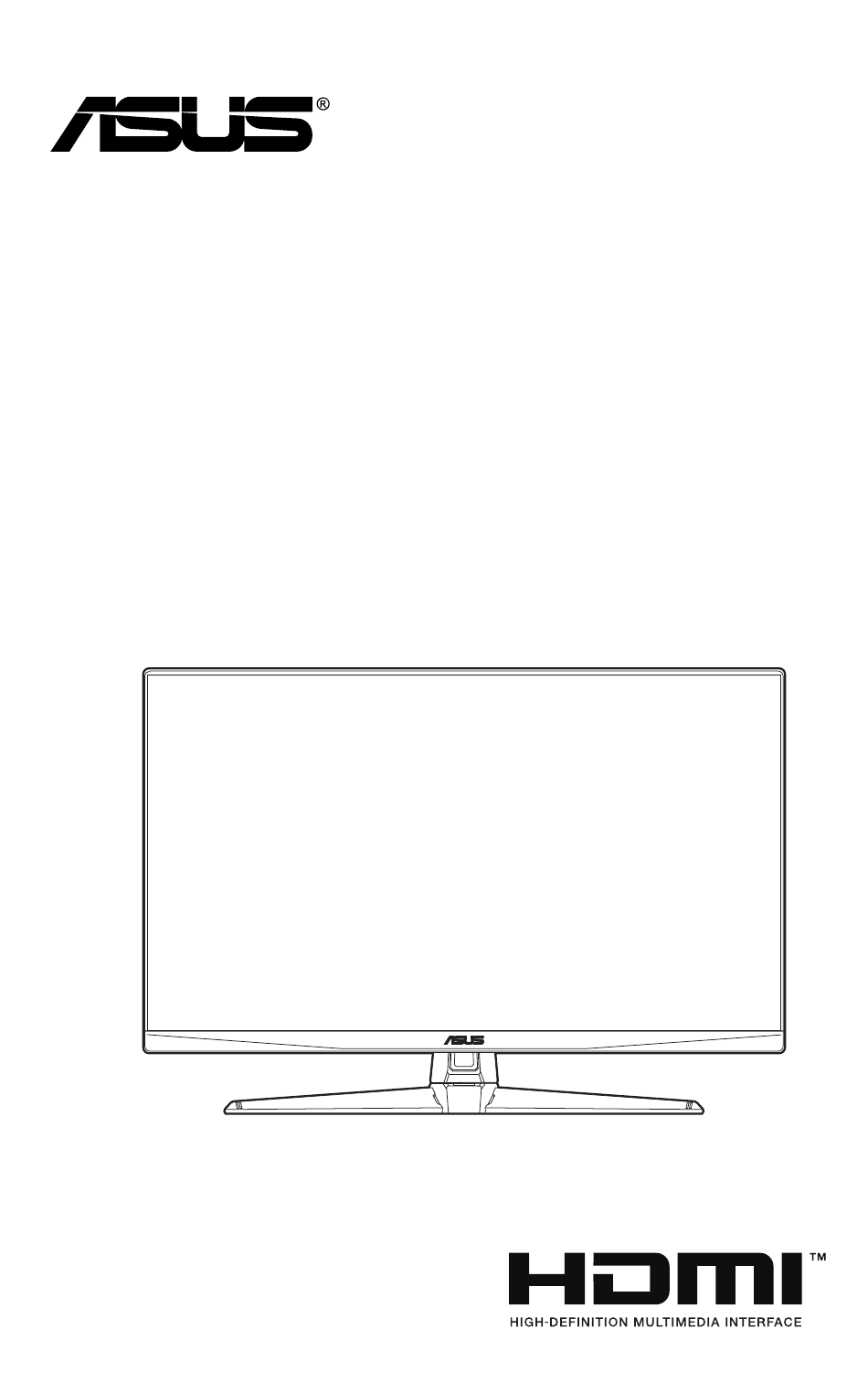

- Seite 1 TUF Gaming Monitor VG32AQA1A Serie Bedienungsanleitung...
- Seite 2 Produktgarantie oder Produktservice werden in folgenden Fällen verlängert: (1) Das Produkt wurde repariert, modifiziert oder verändert, sofern solche Reparatur, Modifikation oder Änderung nicht schriftlich durch Asus autorisiert wurden; oder (2) die Seriennummer des Produktes wurde manipuliert oder entfernt. ASUS STELLT DIESE ANLEITUNG “OHNE MÄNGELGEWÄHR” UND OHNE ZUSICHERUNGEN JEGLICHER ART, OB AUSDRÜCKLICH ODER IMPLIZIT,...
- Seite 3 Inhaltsverzeichnis Hinweise...................iv Hinweise zu Ihrer Sicherheit ............v Pflegen & Reinigen .................vi Rücknahmeservices ..............vii Produktinformationen für das EU Energielabel ......vii Kapitel 1: Übersicht über das Produkt Willkommen! ..............1-1 Packungsinhalt ..............1-1 Einführung zum Monitor ...........1-2 1.3.1 Frontansicht ............1-2 1.3.2 Ansicht von hinten ..........1-3 Kapitel 2: Einrichtung Anbringen des Monitorarms/-fußes .........2-1...
- Seite 4 Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß...
- Seite 5 Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen.
- Seite 6 • Das Netzteil ist nur für diesen Monitor geeignet, nicht für andere Zwecke verwenden. Ihr Gerät nutzt eine der folgenden Stromversorgungen: - Hersteller: Delta Electronics Inc., Modell: ADP-65GD B Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches Gerät oder quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll zusammen entsorgt werden darf.
- Seite 7 Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www.asus.com Optionale Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde.
- Seite 8 viii...
- Seite 9 ® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen!
- Seite 10 Einführung zum Monitor 1.3.1 Frontansicht 5-Wege) Taste: • Schaltet das OSD-Menü ein. Bestätigt die ausgewählte OSD- Menüoption. • Erhöht/Verringert Werte oder verschiebt Ihre Auswahl nach oben/unten/links/rechts. • Zeigt die Eingangsauswahlleiste an, wenn der Monitor den Standbymodus aufruft oder die “KEIN SIGNAL” Meldung angezeigt wird.
- Seite 11 HDMI-1 Anschluss. Dieser Port dient dem Anschließen eines HDMI- kompatiblen Gerätes. HDMI-2 Anschluss. Dieser Port dient dem Anschließen eines HDMI- kompatiblen Gerätes. USB 2.0 Typ A. Dieser Port dient nur zu Wartungszwecken. Schlitz für Kensington-Schloss. Kontrolltasten. ASUS TUF Gaming Monitor VG32AQA1A Serie...
- Seite 12 Kapitel 1: Übersicht über das Produkt...
- Seite 13 Sichern Sie den Standfuß mit Hilfe der mitgelieferten Schraube am Arm. Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. Scharnier Schraubengröße: M4 x 8 mm. Basis-Schraubengröße: M6 x 16,2 mm. ASUS TUF Gaming Monitor VG32AQA1A Serie...
- Seite 14 Anpassen des Bildschirms • Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. •...
- Seite 15 Schäden an dem Monitor zu vermeiden. • Das VESA-Wandmontageset (100 x 100 mm) ist separat erhältlich. • Verwenden Sie nur eine UL-gelistete Wandmontagehalterung mit einer Mindestlast von 22,7 kg (Schraubengröße: M4 x 10 mm) ASUS TUF Gaming Monitor VG32AQA1A Serie...
- Seite 16 Nach dem Anschließen dieser Kabel können Sie die gewünschte Signalquelle über die Funktion Eingangswahl im OSD-Menü auswählen. Wenn Sie das Netzkabel oder das/die Verbindungskabel ersetzen müssen, wenden Sie sich bitte an den ASUS Kundendienst. Einschalten des Monitors Drücken Sie die Ein-/Austaste .
- Seite 17 Drücken Sie zum Verlassen des OSD-Menüs und Speichern der Einstellungen wiederholt die -Taste oder gehen Sie mit die ( ) Taste nach links, bis das OSD-Menü ausgeblendet wird. Wiederholen Sie die Schritte 1-3, um andere Funktionen anzupassen. ASUS TUF Gaming Monitor VG32AQA1A Serie...
- Seite 18 3.1.2 Einführung in die OSD-Funktionen Gaming ASUS TUF GAMING 2560x1440 GameVisual Eingangswahl 60Hz VG32AQA1A Rennmodus DisplayPort 1 ASUS Gaming HDR Übertaktung Gaming Variabler OD AMD FreeSync Premium Bildeinrichtung ELMB GamePlus Farbe GameVisual Shadow Boost Eingangswahl MyFavorite Back Enter EXIT •...
- Seite 19 Egoshootern mit GameVisual™ intelligenter Videotechnologie. sRGBmodus: Dies ist die beste Auswahl für die Anzeige von Fotos und Grafiken von PCs. MOBA Mode: Dies ist die beste Auswahl für das Spielen in Multiplayer Online Kampfarenen mit GameVisual™ intelligenter Videotechnologie. ASUS TUF Gaming Monitor VG32AQA1A Serie...
- Seite 20 ASUS Cinema HDR: Entspricht VESA Display HDR. Helligkeit Einstellbar: Die HDR Helligkeit kann angepasst werden, wenn die Funktion Helligkeit Einstellbar aktiviert ist. • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. • Kontrollen: Passt das Seitenverhältnis auf Vollbild oder Äquivalent an.
- Seite 21 ASUS Gaming HDR Farbtemp. Gaming Sättigung Bildeinrichtung Farbe Eingangswahl MyFavorite Back Enter EXIT • Farbtemp.: Enthält die 4 Modi Kühl, Normal, Warm und Anwendermodus. • Sättigung: Der Einstellbereich reicht hier von 0 bis 100. ASUS TUF Gaming Monitor VG32AQA1A Serie...
- Seite 22 Eingangswahl In dieser Funktion können Sie die gewünschte Eingangsquelle auswählen und die Auto-Eingang-Erkennung zwischen Ein und Aus umschalten. ASUS TUF GAMING 2560x1440 GameVisual Eingangswahl 60Hz VG32AQA1A Rennmodus DisplayPort 1 ASUS Gaming HDR Auto-Eingang-Erkennung Gaming DisplayPort HDMI-1 Bildeinrichtung HDMI-2 Farbe Eingangswahl...
- Seite 23 , um die Tastensperrfunktion zu deaktivieren. • OSD-Einstellungen: Anpassen der OSD-Position. Sie können die OSD-Abschaltzeit auf 10 bis 120 Sekunden einstellen. Sie können die DDC/CI-Funktion aktivieren oder deaktivieren. Sie können den OSD-Hintergrund auf opak bis transparent einstellen. ASUS TUF Gaming Monitor VG32AQA1A Serie...
- Seite 24 • DisplayPort-Stream: Kompatibilität mit Grafikkarte. Wählt DisplayPort 1.1, DisplayPort 1.2 oder DisplayPort 1.2+HDR per Grafikkarten-DP- Version. DisplayPort 1.1 ist nur verfügbar, wenn Übertaktung und Adaptive-Sync (DP)/ Variable Refresh Rate ausgeschaltet ist. • Information: Hier werden Informationen zu dem Monitor angezeigt. •...
- Seite 25 Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch, Ukrainisch) Zubehör Schnellstartanleitung, Garantiekarte, Netzteil, Netzkabel, DisplayPort Kabel (optional), HDMI Kabel (optional), L-förmiger Schraubendreher (optional), 4 Schrauben ASUS TUF Gaming Monitor VG32AQA1A Serie...
- Seite 26 Konformität und Normen cTUVus, CB, CE, ErP, FCC, CCC, CU, RCM, BSMI, VCCI, RoHS, J-MOSS, WEEE, Windows 10 & 11 WHQL, CEL, MEPS, PSE, UkrSEPRO, KCC, E-Standby, TUV-Flicker Free, TUV-Low Blue Light, ICES-3, PC Recycle *Die technischen Daten können ohne Ankündigung geändert werden. **Messung einer Bildschirmhelligkeit von 200 Nits ohne Audio/USB/ Kartenleser-Verbindung.
- Seite 27 Äußere Abmessungen ASUS TUF Gaming Monitor VG32AQA1A Serie 3-11...
- Seite 28 3.4 Fehlerbehebung (Häufig gestellte Fragen) Problem Mögliche Lösung Die Betriebs-LED leuchtet nicht • Drücken Sie die Taste , um den Monitor einzuschalten. • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. Die Betriebs-LED leuchtet orange, und •...
- Seite 29 2560 x 1440 Nicht unterstützt 165Hz 2560 x 1440 Nicht unterstützt 170Hz Wenn der Monitor im Videomodus betrieben wird (d.h. keine Daten anzeigt), werden die folgenden hochauflösenden Modi zusätzlich zum normalauflösenden Video unterstützt. ASUS TUF Gaming Monitor VG32AQA1A Serie 3-13...
- Seite 30 Video-Timing Auflösung Frequenz HDMI Aktualisierungsrate Aktualisierungsrate 720 x 480P 59,94Hz Nicht unterstützt 720 x 480P 60Hz Nicht unterstützt 1280 x 720P 59,94Hz 59,94Hz 1280 x 720P 60Hz 60Hz 1440 x 480P Nicht unterstützt 59,94Hz 1440 x 480P 60Hz 60Hz 1920 x 1080P 59,94Hz 59,94Hz 1920 x 1080P...
- Seite 31 ASUS TUF Gaming Monitor VG32AQA1A Serie 3-15...
- Seite 32 3-16 Kapitel 3: Allgemeine Hinweise...
