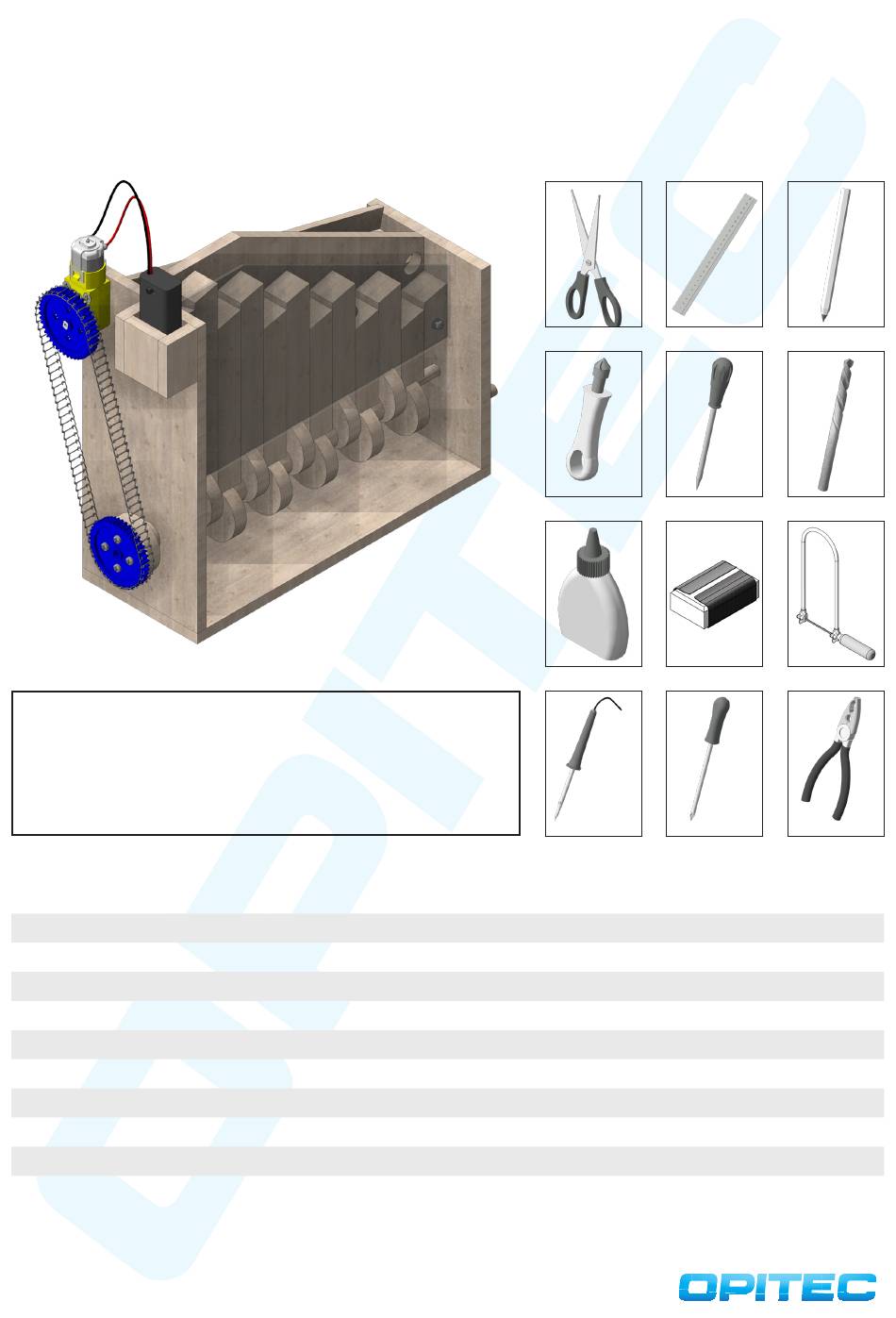

Stufenkugelbahn Antriebsset
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt-
zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter
Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für
Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Weichholzrad
Batteriehalter
Getriebemotor
Zahnrad
Zahnrad
Metallkette
Distanzröllchen
Schraube
Schraube
1
124.362
HINWEIS:
Stückzahl
1
1
1
2
1
1
4
2
4
Benötigtes Werkzeug:
Schere
Handsenker
Holzleim
Lötkolben
Maße (mm)
ø40x10
250x20x20
250x20x5
z45
z30
450
ø5x10
ø3x25
ø2,9x13
Lineal
Bleistift
Vorstecher
Spiralbohrer
Schleifpapier
Laubsäge
Kombizange
Schraubendreher
Bezeichnung
ø3
ø8
Teile-Nr.
11
12
13
14
15
16
17
18
19
Werbung
Verwandte Anleitungen für Opitec 124.362
Inhaltszusammenfassung für Opitec 124.362
- Seite 1 Laubsäge HINWEIS: Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel- zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt- zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 124.362 Stufenkugelbahn Antriebsset ø3 ø8 Das Holzrad (6) nach Schablone (G) vorstechen und mit ø3 mm vorboh- Die Bohrung mit ø8 mm aufbohren. ren. 14 17 19 Das Zahnrad (14) ausgemittelt mit dem Holzrad (11a) verschrauben. Das Holzrad auf der Welle verleimen.
- Seite 3 Bauanleitung 124.362 Stufenkugelbahn Antriebsset Den Getriebemotor (13a) in der oberen linken Ecke, wie gezeigt, Zahnrad (14 oder 15) auf die Welle aufstecken. Die Metallkette (16) kür- verschrauben. zen, dafür die Kettenglieder aufbiegen, entnehmen und anschließend wieder zusammenbiegen. Im Anschluss die Metallkette aufziehen.
- Seite 4 Bauanleitung 124.362 Stufenkugelbahn Antriebsset Das Gehäuse, wie abgebildet, verleimen. Holzleim gut trocknen lassen. Die Aufnahme für den Batteriehalter in der oberen rechten Ecke am Gehäuse aufleimen. Den Batteriehalter (12) in die Aufnahme stecken. Die Anschlusskabel, wie abgebildet, am Getriebemotor anlöten.
