Inhaltszusammenfassung für Creality HALOT R6

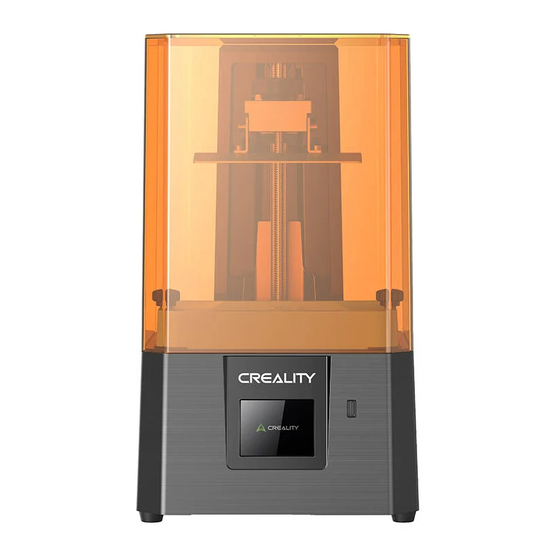

- Seite 1 HALOT R6 Benutzerhandbuch HALOT R6 Harz-3D-Drucker V 1.0_DE...
- Seite 2 Betriebs- und Wartungsanleitungen. Firmware/Software zum Herunterladen und Aktualisieren Der Drucker unterstützt bereits die folgende Schneidesoftware, und weitere Funktionen befinden sich in der Entwicklung. Laden Sie die Firmware und die HALOT BOX-Slicing-Software herunter unter: https://www.creality.com Laden Sie die CHITUBOX-Slicing-Software herunter unter: https://www.chitubox.com...
- Seite 3 12. Die Benutzer sollten die Gesetze und Vorschriften der entsprechenden Länder und Regionen, in denen die Geräte aufgestellt (verwendet) werden, einhalten, die Berufsethik befolgen, auf die Sicherheitspflichten achten und die Verwendung unserer Produkte oder Geräte für illegale Zwecke strikt untersagen. Creality ist unter keinen Umständen für die rechtliche Haftung von Zuwiderhandeln- den verantwortlich.
- Seite 4 04-04 ·················································································· Anleitung zur Nivellierung 05-06 ················································································ Ersetzen der Trennfolie (FEP) 07-07 ··························································································· Kunstharz ein 08-08 ··················································································· USB-Datenträger Druck 09-11 ····················································································· Creality Cloud Online 12-12 ·················································································· Creality Cloud-App Druck 13-13 ··························································································· WLAN-Druck 14-14 ················································································ Nachbearbeitungsanleitung 15-15 ···················································································· Ausstattungsparameter 16-16 ·····························································································...
- Seite 5 1. Erscheinungsbild des Produkts Die Plattformschraube Nivellierschraube Formungsplattform Harzbehälter Schraube Harzbottich USB-Anschluss Touchscreen Netzschalter Strom-Anschluss...
- Seite 6 2. Packliste Druckplattform 3D-Drucker Harzbottich Instrumentenbox-Liste U-Scheibe Schraubenzieher ×1 Kit Adapter Papiertrichter Tipps: Das obengenannte Zubehör dient nur für Referenzzwecke. Bitte beziehen Sie sich auf das Kunststoffklinge Metallklinge Kalibririerungskarte physische Zubehör!
- Seite 7 3. Daten zur Benutzeroberfläche Startseite Druck-Benutze- roberfläche System-Benut zeroberfläche Die aktuelle Benutzeroberfläche dient nur als Referenz. Aufgrund der ständigen Verbesserung der Funktionen unterliegt sie der neuesten Software/Firmware UI, die auf der offiziellen Website veröffentlicht wird.
- Seite 8 4. Geräteprüfung Hinweis: Prüfen Sie, ob die Leuchte ordnungsgemäß funktioniert. Die aktuelle Benutzeroberfläche dient nur als Referenz. Aufgrund der ständigen Verbesserung der Funktionen unterliegt sie der neuesten Software/Firmware UI, die auf der offiziellen Website veröffentlicht wird.
- Seite 9 5. Anleitung zur Nivellierung 2. Lösen Sie die vier Schrauben an der 3. Nachdem Sie sichergestellt haben, 1. Heben Sie die Plattform an, lösen Sie die Verbindungsplatte auf der Gussplattform, dass die Kalibrierungskarte gleichmäßig Gummischrauben an der linken und rechten bringen Sie die Kalibrierungskarte auf sitzt, ziehen Sie die vier Schrauben der Seite des Harzbottichs und entnehmen Sie...
- Seite 10 5. Anleitung zur Nivellierung Die aktuelle Benutzeroberfläche dient nur als Referenz. Aufgrund der ständigen Verbesserung der Funktionen unterliegt sie der neuesten Software/Firmware UI, die auf der offiziellen Website veröffentlicht wird.
- Seite 11 6. Ersetzen der Trennfolie (FEP) Parameter Füllen Sie das Kunstharz aus dem Kunstharzbehälter Entfernen Sie alle Schrauben am Boden des Kunstharzbehälters, wieder in die Originalflasche zurück und säubern Sie es nehmen Sie die Fixierplatte und die Freigabefolie heraus. dann. (Hinweis: Bitte stellen Sie sicher, dass sich keine (Hinweis: Die Fixierplatte und der Boden des Behälters müssen Rückstände im Behälter befinden) gesäubert werden)
- Seite 12 7. Kunstharz ein Gießen Sie das lichtempfindliche UV-Harz in den Harzbottich. Das Fassungsvermögen beträgt jeweils 200ml/410ml。 Vorsicht! ① Das Harz kann Hautreizungen oder eine allergische Hautreaktion verursachen. Bitte tragen Sie vor dem Gebrauch Handschuhe, um den direkten Hautkontakt zu vermeiden. ②...
- Seite 13 8. USB-Datenträger Druck 1. Schneider ① ① Open Cancels Öffnen Sie die HALOT BOX-Software, klicken Sie auf das Klicken Sie auf das Symbol ① in der oberen linken Ecke, um die Symbol ① in der oberen rechten Ecke, um den Drucker Modell-Datei zu öffnen.
- Seite 14 8. USB-Datenträger Druck 2. Drucken Preservation ① USB-Anschluss Klicken Sie auf Speichern ①, um die generierte cxdlpv4-Datei Stecken Sie den USB-Stick ein auf dem USB-Stick zu speichern. Warnung Die aktuelle Benutzeroberfläche dient nur als Referenz. Aufgrund der ständigen Während des Druckvorgangs darf die Maschine Verbesserung der Funktionen unterliegt nicht geschüttelt werden, um die Druckqualität sie der neuesten Software/Firmware UI,...
- Seite 15 8. USB-Datenträger Druck Wählen Sie USB-Datenträger Dateien; Wählen Sie die Verwendung von Parametern； Die aktuelle Benutzeroberfläche dient nur als Referenz. Aufgrund der ständigen Verbesserung der Funktionen unterliegt sie der neuesten Software/Firmware UI, die auf der offiziellen Website veröffentlicht wird. Warten auf Druck； Drucken···...
- Seite 16 9. Creality Cloud Online Stellen Sie sicher, dass das WLAN korrekt angeschlossen ist, bevor Sie den Online-Druck nutzen Schritte: Einstellungen → WLAN-Einstellung → Wählen Sie das entsprechende WLAN aus. Freundliche Tipps: ① Nur das 2.4GHz WLAN ist für den 3D-Drucker geeignet, und er kann nicht mit 5GHz WLAN-Routern verbunden werden;...
- Seite 17 Register Zubehör hinzufügen QR-Code scannen Bezeichnung der Einstellungen → Details → Geräte Mit Creality Cloud verbinden → QR-Code Hinweise: 1. Die Schritte zum Hinzufügen von Geräten sind für verschiedene Mobiltele fon-Betriebssysteme unterschiedlich; 2. Stellen Sie den richtigen Bereich unter„Ein- stellungen - Andere Einstellungen - Sprache und Bereich“...
- Seite 18 11. WLAN-Druck 1. Bevor Sie drahtlos drucken, stellen Sie sicher, dass die HALOT BOX mit demselben lokalen Netzwerk wie der Drucker verbunden ist. 2. Rufen Sie das Passwort auf, bevor Sie die Datei übertragen. Achten Sie darauf, dass es mit dem auf dem Drucker eingestellten Passwort übereinstimmt.
- Seite 19 12. Nachbearbeitungsanleitung Entfernen Sie das gedruckte Modell mit einer Klinge; Entfernen Sie die Unterstützung von der Oberfläche des Modells; Fast Säubern Sie das Modell; Härten Sie das Modell aus; Bitte zerlegen Sie das Modell unter Berücksichtigung dieses Verfahrens und wenden Sie sich bei Fragen an den offiziellen Kundendienst.
- Seite 20 6,08 Zoll Druckbildschirm Lichtquellentyp Integrierte Lichtquelle Nennspannung Nennleistung Druckverfahren USB-Datenträger, Creality Cloud-App, Creality Cloud Online, WLAN-Druck Maschinensprache 中文(简/繁)/ English/ Español/ Deutsche/ Français/ Pусский/ Português/ Italiano/ Türk/Nederlands/Polskie/日本語/한국어 Schnitt-Software Betriebssystem Windows 7 und höhere 64-Bit-Betriebssysteme und Mac-Systeme Kompatibles Harz 405nm, alle lichtempfindlichen Harze...
- Seite 21 14. Fehlersuche Ergebnisrückmeldung Arbeitsablauf Fehlerdiagnose Fehler-Ursache Behandlung von Fehlern 1.Reinigen Sie den USB-Stick. Nein USB-Stick 2. Formatieren Sie den USB-Stick. Start 3. Verwenden Sie einen anderen USB-Stick. Druck über die Speicherkarte 1. Ändern Sie die Position des Modells und slicen Funktioniert Sie es neu.
- Seite 22 15. Schaltplan der Platine Anschluss für den Touchscreen Gleichstrom 24 V Eingang Grenztasteranschluss Motorhafen Lichtpanelanschluss USB-Anschluss Anschluss für den Druckbildschirm...
- Seite 23 Aufgrund der Unterschiede zwischen den verschiedenen Gerätemodellen können die tatsächlichen Objekte und die Bilder abweichen. Bitte beziehen Sie sich auf das tatsächliche Gerät. Die endgültigen Erklärungsrechte sind der Shenzhen Creality 3D Technology Co., Ltd. vorbehalten. 18th Floor, JinXiuHongDu Building, Meilong Road, Xinniu Community, Minzhi Street, Longhua District, Shenzhen City, China.
