Hargassner Eco-HK 70 Elektrohandbuch
Hackgutanlage
Vorschau ausblenden
Andere Handbücher für Eco-HK 70:
- Montageanleitung (52 Seiten) ,
- Servicehandbuch (40 Seiten) ,
- Bedienungsanleitung (72 Seiten)
Verwandte Anleitungen für Hargassner Eco-HK 70
Inhaltszusammenfassung für Hargassner Eco-HK 70

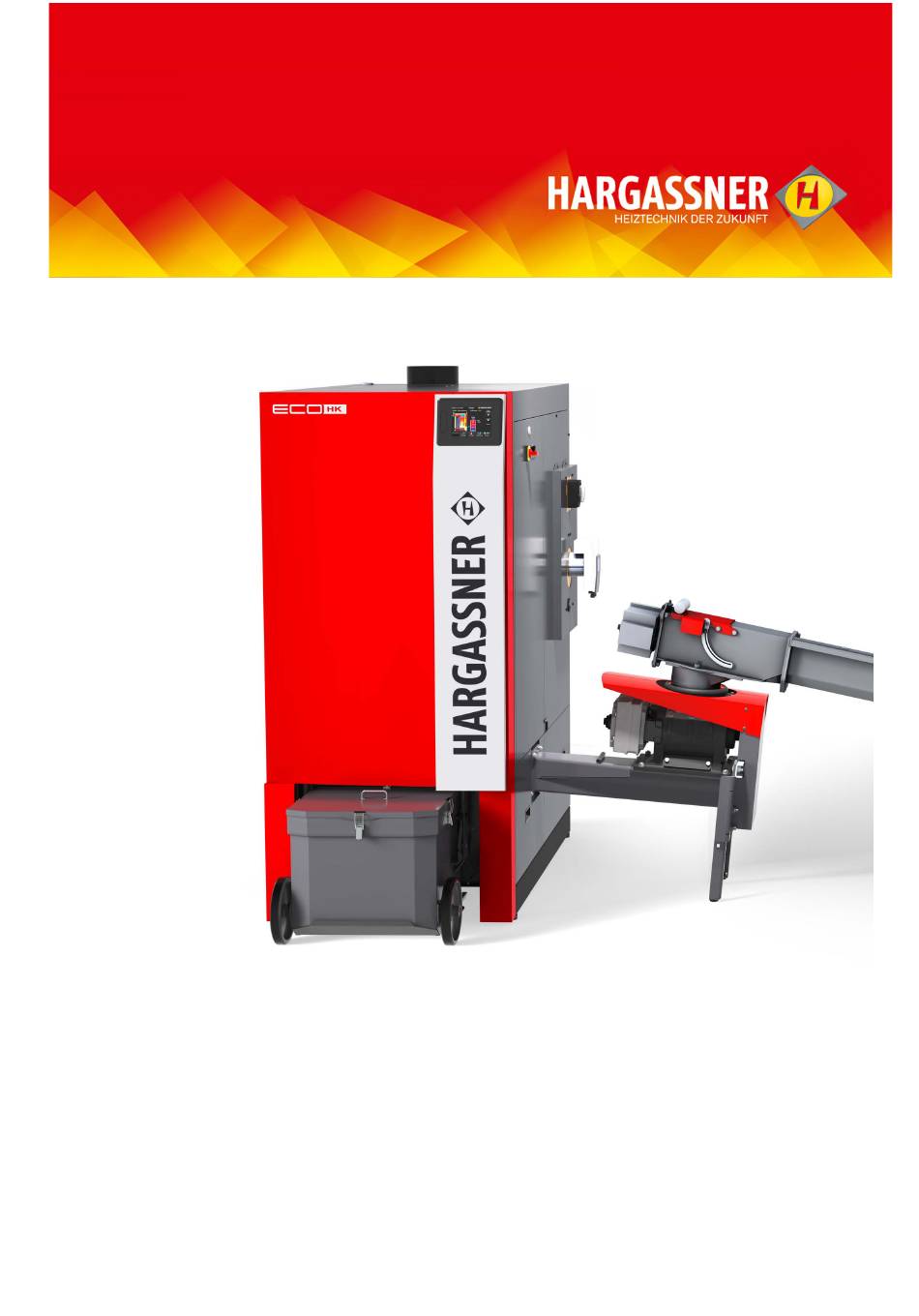

- Seite 1 H a c k g u t a n l a g e E c o - H K 7 0 - 1 2 0 Anleitung lesen und aufbewahren HARGASSNER Ges mbH A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax.: +43/7723/5274-5 office@hargassner.at...
- Seite 2 PT 1000 0-10V DC 24 V DC ++--SS optional Aschesaugen AAS 230V Eco-HK 40-330 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 3 Lambdasonde grau schwarz braun grau braun schwarz grau schwarz braun grau braun schwarz 112 113 115 116 117 118 (24) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 4 Eco Erweiterungsplatine Einschubrost 1 Sensor (51) Ascherost Sensor (52) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 5 H2 = orange, blinkt bei CAN TX sendet H3 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung der Elektrik H4 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung des Prozessors H5 = grün, blinkt bei Softwareupdate HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 6 H2 = orange, blinkt bei CAN TX sendet H3 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung der Elektrik H4 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung des Prozessors H5 = grün, blinkt bei Softwareupdate HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 7 Spannungsversorgung des Prozessors H4 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung der Elektrik Sicherungen: F1 - F3 (T3,15 A) = Motor L1 L2 Motor 3~ 400 V AC HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 8 Spannungsversorgung der Elektrik Die Montageposition der optionalen M-Bus-Platine für Wärmemengenzähler ist unterhalb des Netzteils am Platinengrundblech. M-Bus-Platine I/O 36.1 M-BUS Gateway CAN 2 CAN 1 Extension Eco-HK Modem / HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 9 59 58 Motor RA1 Hauptplatine I/O 40.1 (PE / N / 3 / 2 / 1) Sensor RA1 Hauptplatine I/O 40.1 (61 / 60 / 59 / 58) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 10 VBS / SS / S-VBS (Zusatzfunktion 2) DRM Adr. 6 Kl. 306/307/308 Umschalt-Platine Kl. 1/2/3 Umschalt-Platine Kl. 1/2/3 VBS / SS / S-VBS (Zusatzfunktion 2) Hauptplatine Kl. 10/11/12 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 11 Positionierung vorgegeben Netzteil EW e-Cleaner 2VBS 24 V DC optional HK oder DRM Positionierung frei wählbar Empfehlung: Wenn mehr als 2 Zusatzplatinen benötigt werden, ein UEM-Gehäuse verwenden. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 12 Achtung: Bei der letzten Platine die Abschlusswiderstände aktivieren (bei allen anderen deaktivieren). Beispiel für Abschlusswiderstand: Eco-HK mit M-Bus, zwei I/O 36.1-Plati- nen und einer DRM-Platine Extension DRM 1 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 13 Hackgutplatine I/O 40.1 Standard-Elektroschema Eco-HK 70-120 Datum: 2. 05.2024 Kessel- Hackgut Vorderseite Lagerraum Kessel- Rückseite Kessel- Draufsicht Nr Motoren Nr Verbrennung Nr Schalter / Sensoren Nr Fühler Nr Steuerelemente 1 Motor Einschubschnecke 20 Zündung Positions- / Sicherheits- 60 Kesselfühler (VL)
- Seite 14 Hackgutplatine I/O 40.1 Standard-Elektroschema Eco-HK 70-120 Datum: 2. 05.2024 Detailansicht Roste (linke Anlage) Seite 14...
- Seite 15 Hackgutplatine I/O 40.1 Erweitertes Elektroschema Eco-HK 70-120 Datum: 2. 05.2024 Option Zellradschleuse 2 (Tischlereiabfälle) Lagerraum Tischlereiabfälle Kessel- Kessel- Vorderseite Rückseite Kessel- Draufsicht Nr Motoren Nr Verbrennung Nr Schalter / Sensoren Nr Fühler Nr Steuerelemente 1 Motor Einschubschnecke 20 Zündung 41 Schalter RA-Deckel 1 60 Kesselfühler (VL)
- Seite 16 Hackgutplatine I/O 40.1 Erweitertes Elektroschema Eco-HK 70-120 Datum: 2. 05.2024 Option Verbindungsschnecke (VBS) oder Steigschnecke (SS) bei Option Steigschnecke ist der Deckelschalter 41 Steigschnecke am Steigschnecken-Kopf (kein Schalter 42) Kessel- Verbindungsschnecke Vorderseite Kessel- Rückseite Kessel- Draufsicht Verbindungsschnecke Nr Motoren Nr Verbrennung Nr Schalter / Sensoren Nr Fühler...
- Seite 17 Hackgutplatine I/O 40.1 Erweitertes Elektroschema Eco-HK 70-120 Datum: 2. 05.2024 Option Doppel-Raumaustragung (RA 2) Kessel- Vorderseite Kessel- Rückseite Kessel- Draufsicht Nr Motoren Nr Verbrennung Nr Schalter / Sensoren Nr Fühler Nr Steuerelemente 1 Motor Einschubschnecke 20 Zündung 41 Schalter RA-Deckel 1 60 Kesselfühler (VL)
- Seite 18 Hackgutplatine I/O 40.1 Erweitertes Elektroschema Eco-HK 70-120 Datum: 2. 05.2024 Option senkrechte Verbindungsschnecke (S-VBS) Kessel- Vorderseite Kessel- Rückseite Kessel- Draufsicht Lagerraum Nr Motoren Nr Verbrennung Nr Schalter / Sensoren Nr Fühler Nr Steuerelemente 1 Motor Einschubschnecke 20 Zündung 46 Initiator Putzeinrichtung 60 Kesselfühler (VL)
- Seite 19 • H3 (gelb): blinkt bei Kommunikation am CAN-BUS TXD1 (blauer CAN) • H4 (gelb): blinkt bei Kommunikation am CAN-BUS TXD2 (roter CAN) • H7 (grün): leuchtet bei ordnungsgemäßer Spannungsversorgung des Trafos HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 20 Hargassner distribution partner Your expert for SUSTAINABLE HEATING Complete Hargassner range: pellet boilers, wood chip boilers, wood log boilers, accumulator tanks, industrial boilers up to 2.5 MW, heating modules, filling augers, combined heat power CHP, PowerBox warm-air module, heat pumps, solar panels and hydraulic accessories...
