Verwandte Anleitungen für ADJ Scene Setter
Inhaltszusammenfassung für ADJ Scene Setter

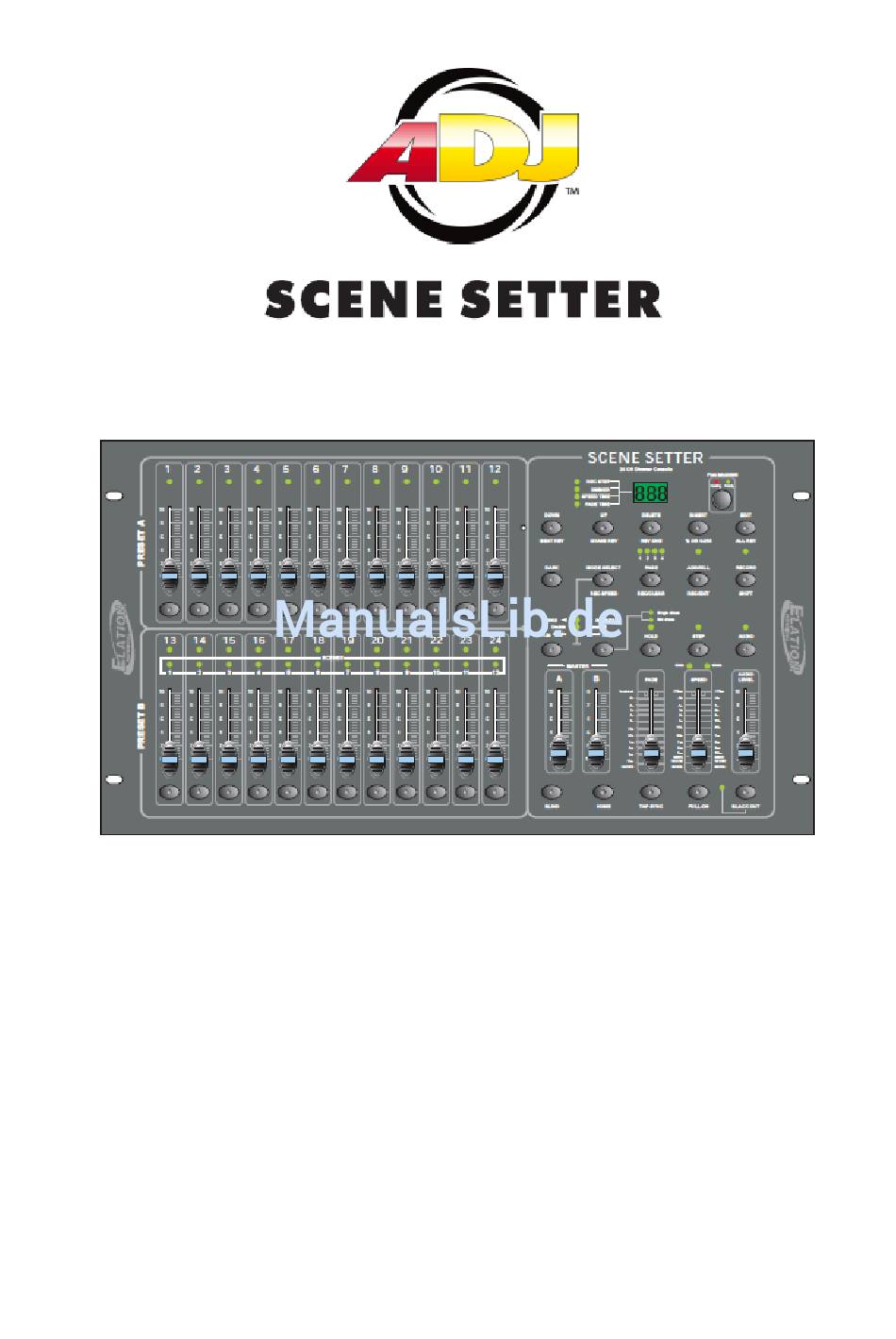

- Seite 1 Dimmerpult BEDIENUNGSANLEITUNG A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu...
-
Seite 2: Inhaltsverzeichnis
WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ................29 Verbesserungen und Änderungen an den technischen Spezifikationen, am Design und in dieser Anleitung können jederzeit ohne vorherige Benachrichtigung vorgenommen werden. Alle Rechte vorbehalten. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 2... -
Seite 3: Eigenschaften
Verwenden Sie im Zweifel das Gerät NICHT und wenden Sie sich an einen autorisierten Händler. Verpackungsmaterial (Kunststofftüten, Styropor, Nägel usw.) sind für Kinder UNZUGÄNGLICH aufzubewahren, da dieses Material eine potenzielle Gefahrenquelle darstellt. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 3... -

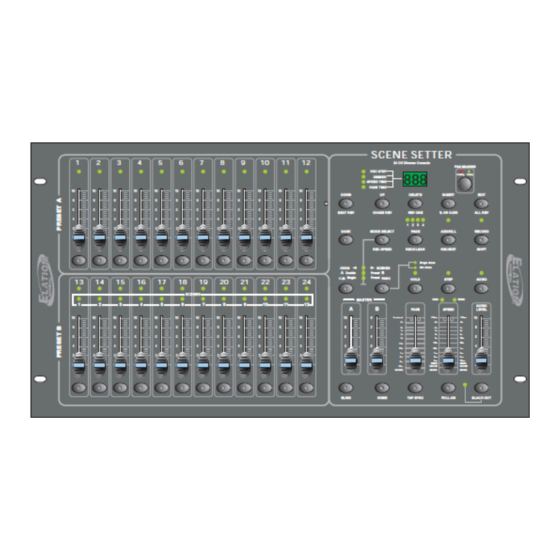

Seite 4: Übersicht
Schützen Sie das Gerät vor übermäßiger Trockenheit oder Luftfeuchte (ideal sind Bedingungen zwischen 35 und 80 %). Das Gerät NICHT demontieren oder modifizieren. ÜBERSICHT 1.1. Frontansicht A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 4... - Seite 5 15. Insert / % or 0-255 Mit Insert fügen Sie einen Schritt oder mehrere Schritte in eine Szene ein. % or 0-255 wird verwendet, um den Anzeigewertzyklus zwischen % und 0-255 umzuschalten. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 5...
- Seite 6 Dient zur Einstellung der Überblendzeit. 32. Speed-Schieberegler Dient zur Einstellung der Geschwindigkeit des Lauflichts (Chase). 33. Audio Level- Dieser Schieberegler regelt die Empfindlichkeit des Audio-Eingangs. Schieberegler 34. Fog Machine-Taste A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 6...
-
Seite 7: Rückansicht
2. Drücken Sie, während Sie die Record-Taste gedrückt halten, die Flash-Tasten 1, 6, 6 und 8 in dieser Reihenfolge. 3. Lassen Sie die Record-Taste los, die Record-LED wird nun aufleuchten. Nun können Sie mit der Programmierung Ihrer Chase-Muster beginnen. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 7... -
Seite 8: Sicherheit Für Ihre Programme
(Master A ist in der Maximalstellung, wenn der Schieberegler ganz nach oben geschoben ist, Master B ist in der Maximalstellung, wenn der Schieberegler ganz nach unten geschoben ist.) A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 8... - Seite 9 Record-LED sollte ausgehen. Beispiel: Programmieren Sie in die Flash-Taste 15 der Seite 1 ein Chase vollständig der Reihe nach mit 16 Schritten und mit den Kanälen 1 bis 16. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 9...
-
Seite 10: Bearbeiten Aktivieren
Seite aus, auf der sich das zu bearbeitende Programm befindet. 3. Drücken Sie auf die Mode Select-Taste, um CHNS SCENES auszuwählen. 4. Drücken und halten Sie die Edit-Taste gedrückt. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 10... -
Seite 11: Programme Bearbeiten
Flash-Taste (13 bis 24) zweimal. 4. Lassen Sie beide Tasten los, die LEDs blinken und zeigen an, dass das Programm gelöscht wurde. Betätigen Sie diese Taste zweimal. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 11... -
Seite 12: Alle Programme Löschen
Szenen gelöscht wurden. 2.2.5 Einen Schritt oder mehrere Schritte löschen 1. Rufen Sie den Bearbeitungsmodus (Edit) auf. 2. Mit der Step-Taste scrollen Sie zum Schritt, den Sie löschen möchten. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 12... - Seite 13 6. Drücken Sie auf die Delete-Taste, um den Schritt zu löschen. 7. Drücken Sie auf die Rec Exit-Taste, während Sie die Taste Record gedrückt halten, um den Bearbeitungsmodus zu verlassen. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 13...
-
Seite 14: Einen Schritt Oder Mehrere Schritte Einfügen
7. Drücken Sie auf die Insert-Taste, um die zuvor erstellte Szene einzufügen. 2.2.7 Einen Schritt oder mehrere Schritte ändern 1. Rufen Sie den Bearbeitungsmodus (Edit) auf. 2. Mit der Step-Taste scrollen Sie zum Schritt, den Sie bearbeiten möchten. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 14... -
Seite 15: Chase-Programme Abspielen
1. Drücken Sie die Mode Select-Taste, um den von der roten LED angezeigten CHNS SCENE- Modus auszuwählen. 2. Wählen Sie mit der Seitenauswahl-Taste die Seite aus, auf der sich das abzuspielende Programm befindet. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 15... -
Seite 16: Ein Programm An Audio Abspielen
2. Wählen Sie Ihr Programm wie oben beschrieben aus. 3. Drücken Sie auf die Audio-Taste, bis deren LED leuchtet und damit anzeigt, dass der Audio-Modus aktiv ist. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 16... -
Seite 17: Ein Programm Mit Dem Speed-Schieberegler Abspielen
4. Sie können nun den Speed-Schieberegler zur Auswahl der gewünschten Geschwindigkeit bewegen. HINWEIS: Schritt 3 ist nicht erforderlich, wenn das ausgewählte Programm nicht mit dem Standardrhythmus aufgenommen wird. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 17... -
Seite 18: Ein Programm Mit Dem Standardrhythmus Abspielen
7. Wiederholen Sie die Schritte 4 und 5, um eine neue Rhythmus-Zeit zu bestimmen. 2.4 Den Geschwindigkeitsmodus zwischen 5 und 10 Minuten ändern 1. Drücken und halten Sie die Taste Record gedrückt. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 18... -
Seite 19: Midi-Betrieb
1. Drücken Sie während Sie die Record-Taste gedrückt halten, die Flash-Taste 2 dreimal. Die Segmentanzeige zeigt "CHO" an, d.h., die Kanaleinrichtung MIDI OUT ist verfügbar. Drücken Sie diese Taste dreimal. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 19... -
Seite 20: Midi-Einstellung Verlassen
Flash-Taste 4 dreimal; die Segmentanzeige zeigt "OUT" an, d.h., der Controller ist für das Senden einer MIDI- Speicherauszugsdatei bereit. Drücken Sie diese Taste dreimal. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 20... -
Seite 21: Implementierung
MIDI IN Geschlossener Regelkreis-Modus CONTROLLER EMPFÄNGER MIDI OUT MIDI IN MIDI OUT MIDI IN 5. Der Controller sendet und empfängt "Note On"- und "Note Off"-Daten per Flash-Tasten. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 21... -
Seite 22: Dmx-Kanal-Einrichtung
LEDs von Flash 1 bis 24 nicht leuchten. 6. Drücken Sie, während Sie die Record-Taste gedrückt halten, Exit-Taste, diesen Einrichtungsmodus zu verlassen. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 22... -
Seite 23: Dmx-Kanal-Einrichtung Löschen
Programm entsprechende Flash-Taste und lassen Sie beide Tasten los. 1. Die Zeitdauer, die der Dimmer benötigt, um von einem Nullausgang zu einem maximalen Ausgang und umgekehrt zu gelangen. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 23... - Seite 24 3. Drücken Sie die MODE SELECT-Taste und wählen Sie "CHNS SCENES". 4. Drücken Sie die PARK-Taste, um den MIX CHASE-Modus auszuwählen. Eine gelbe LED zeigt diese Auswahl an. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 24...
- Seite 25 Der Kill-Modus wird durch Drücken der Add/Kill-Taste aktiviert, die darüber befindliche LED leuchtet. Durch Drücken einer beliebigen Flash-Taste werden anderen aktive Szenen oder Programme deaktiviert. Im Kill-Modus läuft das Programm dennoch weiter und ist nur nicht zu sehen. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 25...
- Seite 26 24 in die Maximalposition. 3. Schieben Sie Master A und B auf den gleichen Pegel und dann in die gleiche Richtung, um eine Szene zu erhalten. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 26...
-
Seite 27: Technische Daten
1. Damit Sie Ihre Programme nicht verlieren, muss das Gerät jeden Monat für mindestens zwei Stunden laufen. 1. Wenn die Spannung zu niedrig ist, zeigt die Segmentanzeige "LOP" an. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 27... -
Seite 28: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Die ROHS Richtlinie ist ein wichtiger Schritt für die Erhaltung unserer Umwelt zu sorgen und die Schöpfung für unsere Nachkommen zu erhalten. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 28... -
Seite 29: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte ROHS, ist die WEEE ein wichtiger Umweltbeitrag und wir helfen gerne mit, die Natur durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung. Kontakt: info@americandj.eu A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 29... - Seite 30 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – – www.americandj.eu Scene Setter 24 Bedienungsanleitung Seite 30...
