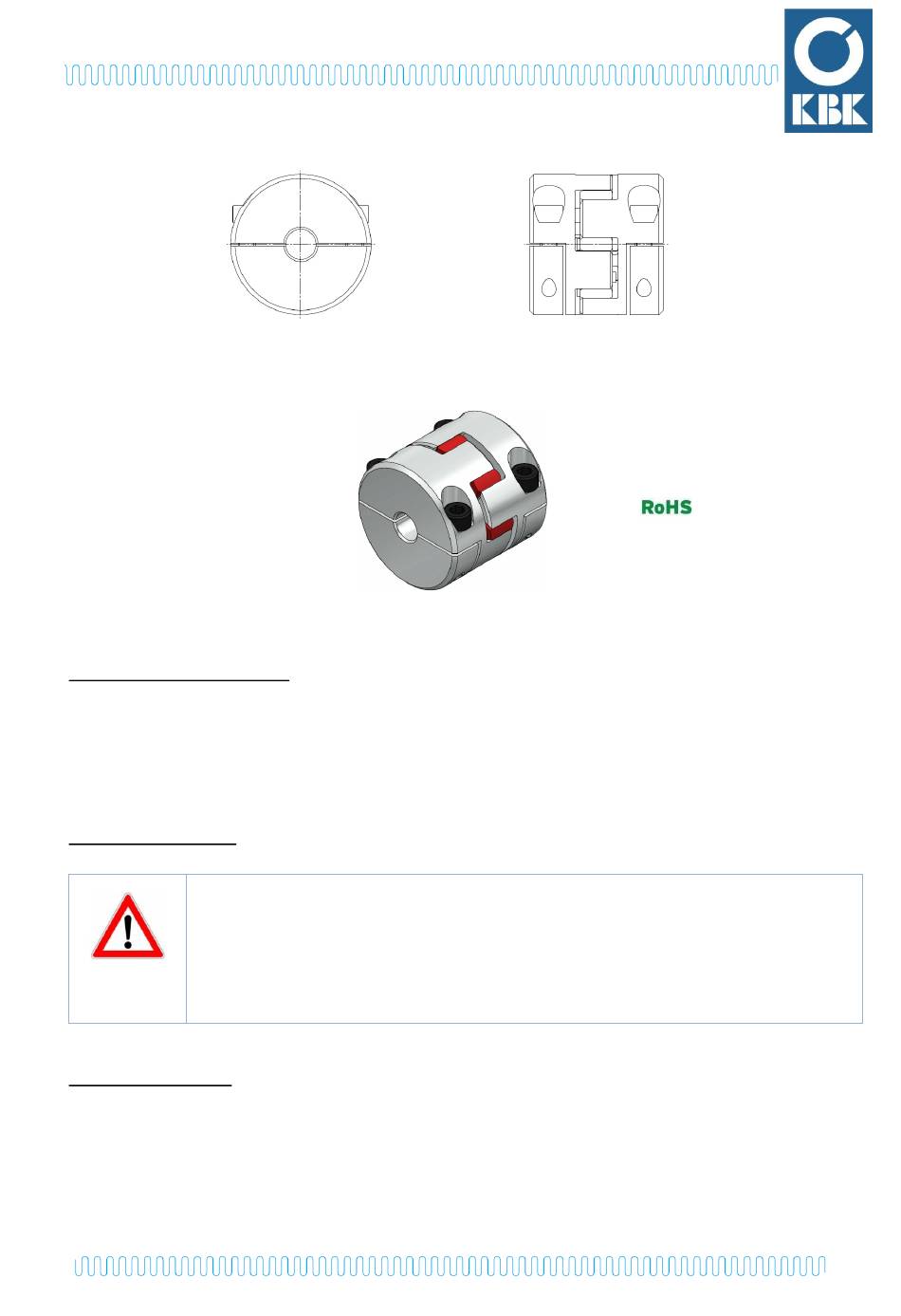

Kupplung Baureihe KBE2HC Allgemeine Informationen Die Einbau- und Betriebsanleitung ist ein wesentlicher Bestandteil der KBK Elastomerkupplung. Sie gibt Hinweise für ein sachgerechtes Montieren, Betreiben und Warten. Bitte lesen Sie diese sorgfältig durch und beachten alle Hinweise. Nichtbeachtung kann zum Ausfall der KBK Elastomerkupplung führen.
Seite 2
Vermeiden Sie jegliche Kraftanwendung. Die zu verbindenden Wellen und Bohrungen der Naben müssen schmutz- und gratfrei sein. Überprüfen Sie die Wellenanschlussmaße (auch Passfeder betreffende Maße) und kontrollieren Sie die Toleranzen. KBK Elastomerkupplung haben eine H7 Passung. Dieses Passungsspiel und das Einölen der Wellenzapfen erleichtert die Montage und Demontage.
Seite 3
Kupplungen Baureihe KBE Montage Die Naben der KBK- Kupplung können generell im zusammengebauten Zustand oder auch einzeln montiert werden. Lösen Sie die Halbschalen von der Kupplung und legen den Kupplungskörper auf die Wellen. Anschließend schrauben Sie die Halbschalen wieder an und ziehen die Schrauben (G) mittels Drehmomentschlüssel auf das in der Tabelle angegebene Anzugsmoment an.
Seite 4
Laufruhe des gesamten Antriebsstranges positiv beeinflusst. ACHTUNG! Wartung Bei den regelmäßig durchzuführenden Inspektionsintervallen sollte eine Sicht- und Spielkontrolle des Zahnkranzes der KBK Elastomerkupplung mit durchgeführt werden. Bei spielfreien Betrieb ist kein Abrieb oder Verschleiß zulässig. Ansonsten gilt: Kupplungsgröße max. Spiel zwischen Nabe und Zahnkranz...
