EDB8274IB/D
00389489
Betriebsanleitung
S2S1

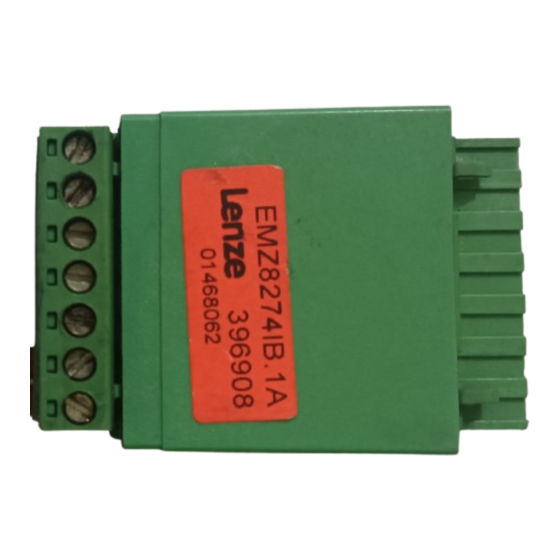

PTC-Eingangsmodul
Typ 8274IB
20
28
E1
E2
E3
E4
39

Werbung

loading

Inhaltszusammenfassung für Lenze 8274IB

  • Seite 1 Lesezeichen ein-/ausblenden EDB8274IB/D 00389489 Betriebsanleitung S2S1 PTC-Eingangsmodul Typ 8274IB...
  • Seite 2 Lesezeichen ein-/ausblenden Diese Kurzanleitung ist gültig für Module mit der Typenschildbezeichnung: 8274IB .0x in Verbindung mit den Geräten 8200_E .xx .xx 8210_E .xx .xx Gerätetyp Einbaugerät Hardwarestand + Index Softwarestand + Index Wichtig: Diese Betriebsanleitung ist nur gültig mit den Betriebsanleitungen der Grundgeräte der Reihe 8200, 821x...
  • Seite 3 Lesezeichen ein-/ausblenden Inhalt Eigenschaften des PTC-Eingangsmoduls 8274AB Ansicht Gerätedaten Allgemeine Daten Abmessungen Einbauhinweise und Installationshinweise Geräteanschluß Bei Versorgung mit interner Steuerspannung Bei Versorgung mit externer Steuerspannung (12...30 V) Klemmenbelegung Funktionalität in Verbindung mit Frequenz umrichter 8200 / 8210 Funktionsreduzierung am Frequenzumrichter Funktionseinschränkung am Frequenzumrichter Kombination mit anderen Erweiterungsbaugruppen Fehlersuche...
  • Seite 4 Lesezeichen ein-/ausblenden Eigenschaften des PTC-Eingangsmoduls 8274AB Das PTC-Eingangsmodul ermöglicht dem Anwender, einen Kaltleiter (PTC) nach DIN 44081 bzw. DIN 44082 oder einen Temperaturschal- ter zur Überwachung der Motortemperatur direkt an den Frequenzum- richter anzuschließen. Bei Überschreitung der zulässigen Motortempe- ratur wird dann im Frequenzumrichter der Fehler „EER“ (externer Trip) gesetzt und der Umrichter elektronisch gesperrt.
  • Seite 5 Lesezeichen ein-/ausblenden Ansicht Frontansicht Seitenansicht S2S1 8274AB...
  • Seite 6 Lesezeichen ein-/ausblenden Gerätedaten Allgemeine Daten Temperaturbereich: 0...50°C im Betrieb -25...50°C bei Lagerung -25...70°C bei Transport – Externe Versorgung: UDC = 15...30V DC Störfestigkeit: prEN 50082-2 IEC 801-2, Schärfegrad 3 IEC 801-4, Schärfegrad 4 Funkentstörung: prEN50081-2 zulässige Feuchtebeanspruchung: relative Luftfeuchtigkeit 80 % keine Kondensation zulässige Verschmutzung: Verschmutzungsgrad 2 nach VDE 0110, Teil 2 zulässige Aufstellhöhe:...
  • Seite 7 Lesezeichen ein-/ausblenden Einbauhinweise und Installationshinweise œ Das PTC-Eingangsmodul ist auf die rechte Steckerleiste der Signal- klemmen aufzustecken (Klemmen 20...39), die eventuell aufgesteck- te Federleiste ist zu diesem Zweck abzunehmen und anschließend auf die Steckerleiste des PTC-Eingangsmoduls aufzustecken. Das PTC-Eingangsmodul ist installationsmäßig als Zwischenadapter zu sehen.
  • Seite 8 Lesezeichen ein-/ausblenden Geräteanschluß Bei Versorgung mit interner Steuerspannung 820x / 821x GND ext. GND int. 9 K11K12K14 20 28 E1 E2 E3 E4 39 S1 S2 20 28 E1 E2 E3 E4 39 R > 1k Bei dieser Verdrahtung sind zum Teil 2 oder mehr Drähte unter eine Klemme zu klemmen.
  • Seite 9 Lesezeichen ein-/ausblenden Bei Versorgung mit externer Steuerspannung (12...30 V) 820x / 821x GND ext. GND int. 62 7 9 K11K12K14 20 28 E1 E2 E3 E4 39 S1 S2 20 28 E1 E2 E3 E4 39 R > 1k 12 ... 30V Bei dieser Verdrahtung sind zum Teil zwei oder mehr Drähte unter ei- ne Klemme zu klemmen.
  • Seite 10 Lesezeichen ein-/ausblenden Klemmenbelegung Die Eingänge E1 bis E4 können wie in der nachfolgenden Tabelle be- schrieben über den Parameter C007 des Frequenzumrichters und die beiden Programmschalter des PTC-Eingangsmoduls konfiguriert wer- den. Für die übrigen Konfigurationen steht der PTC-Eingang nicht zur Verfügung.
  • Seite 11 Lesezeichen ein-/ausblenden Funktionalität in Verbindung mit Frequenz- umrichter 8200 / 8210 Funktionsreduzierung am Frequenzumrichter Folgende Funktionen, die in den Betriebsanleitungen des Basisum- richters beschrieben sind, sind in Kombination mit dem PTC-Eingangs- modul 8274AB sind nicht mehr möglich: œ TRIP-Set als Einzelfunktion œ...
  • Seite 12 Lesezeichen ein-/ausblenden PTC-Eingangsmodul löst trotz offenem PTC-Eingang kein TRIP auf Grundgerät aus Bedeutung: Programmierung des Grundgerätes oder Schalterstellung des PTC-Eingangsmoduls ist fehlerhaft. Folgende Fehlerursachen sind zu überprüfen: Die Parametrierung des Grundgerätes ist fehlerhaft. Abhilfe: C007 des Grundgerätes ist gemäß der Tabelle im Kapitel 4 „Klemmenbelegung“...
