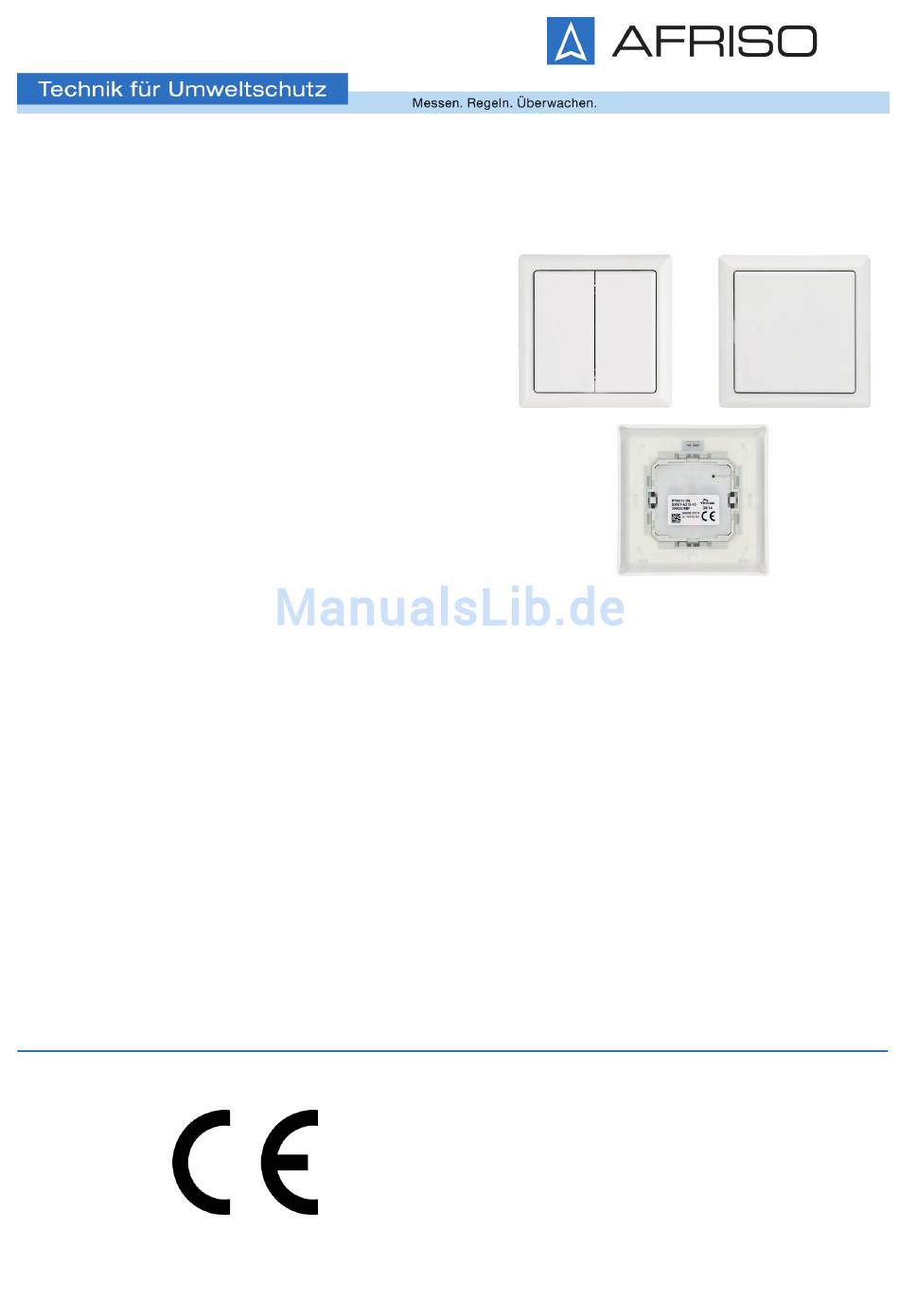

- Seite 1 Betriebsanleitung Funk-Flächentaster FT4F-rw Copyright 2015 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten. Lindenstraße 20 74363 Güglingen Telefon +49 7135-102-0 Service +49 7135-102-211 Telefax +49 7135-102-147 info@afriso.com Version: 10.2015.0 www.afriso.com ID: 900.000.0749...
- Seite 2 Über diese Betriebsanleitung Über diese Betriebsanleitung Diese Betriebsanleitung beschreibt den Funk-Flächentaster „FT4F-rw“ (im folgenden auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts. • Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung vollständig gelesen und verstanden haben. • Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit dem Produkt jederzeit verfügbar ist.
-
Seite 3: Informationen Zur Sicherheit
Warnhinweise sind in dieser Betriebsanleitung mit Warnsymbolen und Sig- nalwörtern gekennzeichnet. Abhängig von der Schwere einer Gefährdungs- situation werden Warnhinweise in unterschiedliche Gefahrenklassen unter- teilt. HINWEIS HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam, die bei Nichtbeachtung Sachschäden zur Folge haben kann. FT4F-rw... - Seite 4 Das Produkt darf insbesondere in folgenden Fällen und für folgende Zwecke nicht angewendet werden: • In Verbindung mit Produkten, die direkt oder indirekt menschlichen, gesundheits- oder lebenssichernden Zwecken dienen, oder durch deren Betrieb Gefahren für Mensch, Tier oder Sachwerte entstehen können FT4F-rw...
- Seite 5 Gefährdungen auftreten können, die nicht direkt vom Produkt ausge- hen. Veränderungen am Produkt Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände- rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind. FT4F-rw...
-
Seite 6: Transport Und Lagerung
• Benutzen Sie für den Transport die Originalverpackung. • Lagern Sie das Produkt nur in trockener, sauberer Umgebung. • Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge- schützt ist. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen. FT4F-rw... -
Seite 7: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Übersicht A. Befestigungsrahmen „BRF“ E. Halteplatte „HP“ B. Rahmen „R1F“ F. Funkmodul C. Flächenwippe „WF“ G. Klebefolie D. Flächen-Doppelwippe „DWF“ FT4F-rw... - Seite 8 Die Halteplatte kann auf eine ebene Fläche geschraubt oder mit der beilie- genden Klebefolie an die Wand, auf Glas oder auf Möbel geklebt werden. Über einer 55 mm Schalterdose werden die in der Dose vorhandenen Hülsen zur Schraubbefestigung verwendet. FT4F-rw...
- Seite 9 Umgebung an der Einbaustelle -20/+50 °C Lagerung -25/+70 °C Relative Feuchtigkeit (Jahresmittelwert) < 75 % r.F. Spannungsversorgung Energy harvesting (über Tastendruck) EnOcean® -Funk Frequenz 868,3 MHz Sendeleistung Max. 10 mW Reichweite Siehe Kapitel "Informatio- nen zu EnOcean®-Funk" EnOcean®-Equipment Profile (EEP) FT4F-rw...
-
Seite 10: Montage
Doppelwippe nach vorne ab. 2. Rasten Sie die Flächen- wippe (B) oder Flächen- Doppelwippe (B) so auf das Funkmodul (A), dass deren Kennzeich- nungen „O“ und „I“ auf der Vorder- und Rück- seite mit dem Funkmo- dul (A) übereinstimmen. FT4F-rw... - Seite 11 2. Lösen Sie die Schutzfo- lie der Klebefolie und bringen Sie die Halte- platte (A) beispielsweise an der Wand an. 5.2.2 Anschrauben Vermeiden Sie das Durchbiegen der Flächenwippe oder Flächen-Doppel- wippe. 1. Ziehen Sie die Flächenwippe oder Flächen-Doppelwippe nach vorne FT4F-rw...
- Seite 12 Wand an. Achten Sie darauf, dass sich die Rastungen (A) oben und unten befinden. Der Rahmen kann gegen einen Rah- men mit dem gleichen Innenmaß anderer Hersteller ausgetauscht wer- den. 5. Befestigen Sie den Rahmen (C) und die Halteplatte (B) auf den Befestigungsrahmen (D). FT4F-rw...
- Seite 13 „O“ muss oben sein). 7. Rasten Sie die Flächen- wippe (F) oder Flächen- Doppelwippe (F) so auf das Funkmodul (E), dass deren Kennzeich- nungen „O“ und „I“ auf der Vorder- und Rück- seite mit dem Funkmo- dul (E) übereinstimmen. FT4F-rw...
- Seite 14 AFRISOhome Gateways beschrieben. Stellen Sie sicher, dass bei Verwendung von mehreren Produkten, die Produkte nummeriert oder mit dem Aufstellungsort beschriftet sind und erstellen Sie einen Aufstellplan. 1. Drücken Sie die Flächenwippe oder Flächen-Doppelwippe einmal, um das Produkt einzulernen. FT4F-rw...
-
Seite 15: Wartung
Rücksendung Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin- dung setzen. Gewährleistung Informationen zur Gewährleistung finden Sie in unseren Allgemeinen Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf- vertrag. Ersatzteile und Zubehör Produkt Artikelbezeichnung Art.-Nr. - Seite 16 13.2 Weiterführende Informationen zu EnOcean®-Funksystemen Weiterführende Informationen zu Planung, Installation und Betrieb von EnOcean®-Funksystemen finden Sie auf www.enocean.com. 13.3 Möglichkeiten der EnOcean®-Technologie Unterlagen über EnOcean®-Technologien finden Sie im Internet unter www.afriso.de/afrisolab. Auf unserem YouTube-Channel finden Sie eine Reihe von Videos zu AFRISO-Produkten. FT4F-rw...
