Verwandte Anleitungen für PCE Instruments PCE-PGM 100-ICA
Inhaltszusammenfassung für PCE Instruments PCE-PGM 100-ICA

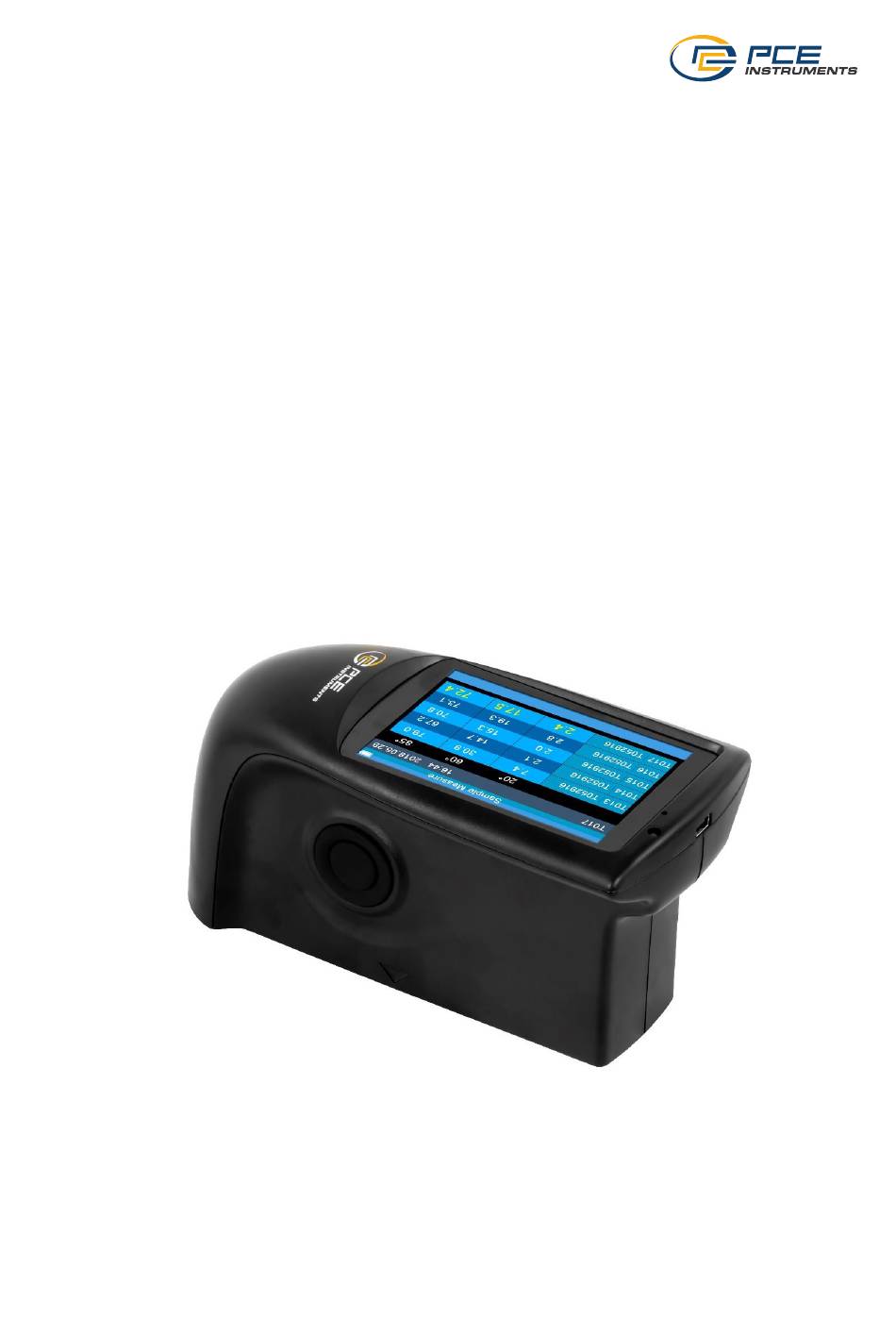

- Seite 1 PCE Deutschland GmbH Im Langel 26 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Glanzprüfer PCE-PGM 100 Version 1.3 Erstelldatum 17.02.2016 Letzte Änderung 27.02.2024...
- Seite 2 BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Technische Spezifikationen ......................4 Lieferumfang ..........................4 Systembeschreibung ....................5 Betrieb ........................6 Software ........................6 Interface ............................6 File(Datei) ........................... 7 Instrument(Gerät) ........................7 Measure(Messung) ........................8 Setting(Einstellung) ........................8 Report(Bericht) ...........................
- Seite 3 BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Glanzprüfer PCE-PGM 100 von PCE Instruments entschieden haben. Der Glanzprüfer PCE-PGM 100 ist ein einfaches Messgerät um den Glanz verschiedenster Materialien zu Messen. Dabei wird in einem standardisierten Winkel von 20°, 60° und 85° das Objekt beleuchtet, ein Sensor gegenüber nimmt dann die Stärke der Reflexion auf und gibt Sie als Glanzpunkte/ Glossunits...
- Seite 4 BETRIEBSANLEITUNG Spezifikationen Technische Spezifikationen Messgeometrie 20 °, 60 °, 85 ° Display 3,5`` TFT Auflösung 480 x 320 Normen ISO 2813 GB/T 9754 ASTM D 523 ASTM D 2457 Messfläche 20 °: 10 x 10 mm 60 °: 9 x 15 mm 85 °: 5 x 36 mm 20 °: 0 …...
- Seite 5 BETRIEBSANLEITUNG 1 x Reinigungstuch Systembeschreibung LCD Touchscreen: Farbdisplay zum Anzeigen der letzten fünf Glanzmesswerte. Ein/ Aus – Messschalter: Ein- und Ausschalten durch 3 Sekunden langes gedrückt halten des Schalters. Messung starten durch tippen des Schalters. Statusleuchte: Die Statusleuchte leuchtet während des Einschaltvorgangs grün. Danach bleibt diese solange aus, bis Sie durch einen niedrigen Batteriestand oder das Aufladen rot erleuchtet.
- Seite 6 BETRIEBSANLEITUNG Betrieb Um eine Messung durchzuführen, setzen Sie das Gerät auf die zu messende Oberfläche und drücken Sie den Messschalter. Nach der Messung wird das Messergebnis auf dem Display angezeigt. Insgesamt sind die Ergebnisse der letzten 5 Messungen zu sehen. In der oberen linken Ecke des Displays wird die Bezeichnung der letzten Messung angezeigt.
- Seite 7 BETRIEBSANLEITUNG Create a new task Erstellen einer neuen Datei Open an existing task file Eine vorhandene Datei öffnen Save the current task Momentan geöffnete Messung speichern Measure Durchführen einer Messung Manage Standard Einpflegen von Standardwerten Calibrate the instrument Durchführen einer Kalibrierung Manage instrument records Weiterverarbeitung des Gerätespeichers Export data to Excel...
- Seite 8 BETRIEBSANLEITUNG Measure(Messung) Measure (Messung) Durchführung einer Messung, auch durch betätigen der Leertaste möglich Basic Mode (Standard Modus) Einzelne Messung die sofort auf dem Display angezeigt wird und im Gerät gespeichert wird Statistical Mode (Statistischer Modus) Der Statistische Modus lässt eine auswählbare Anzahl an Messungen miteinander Vergleichen und gibt dabei Werte wie Min/Max und Mittelwert an.
- Seite 9 BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 26 59872 Meschede...
