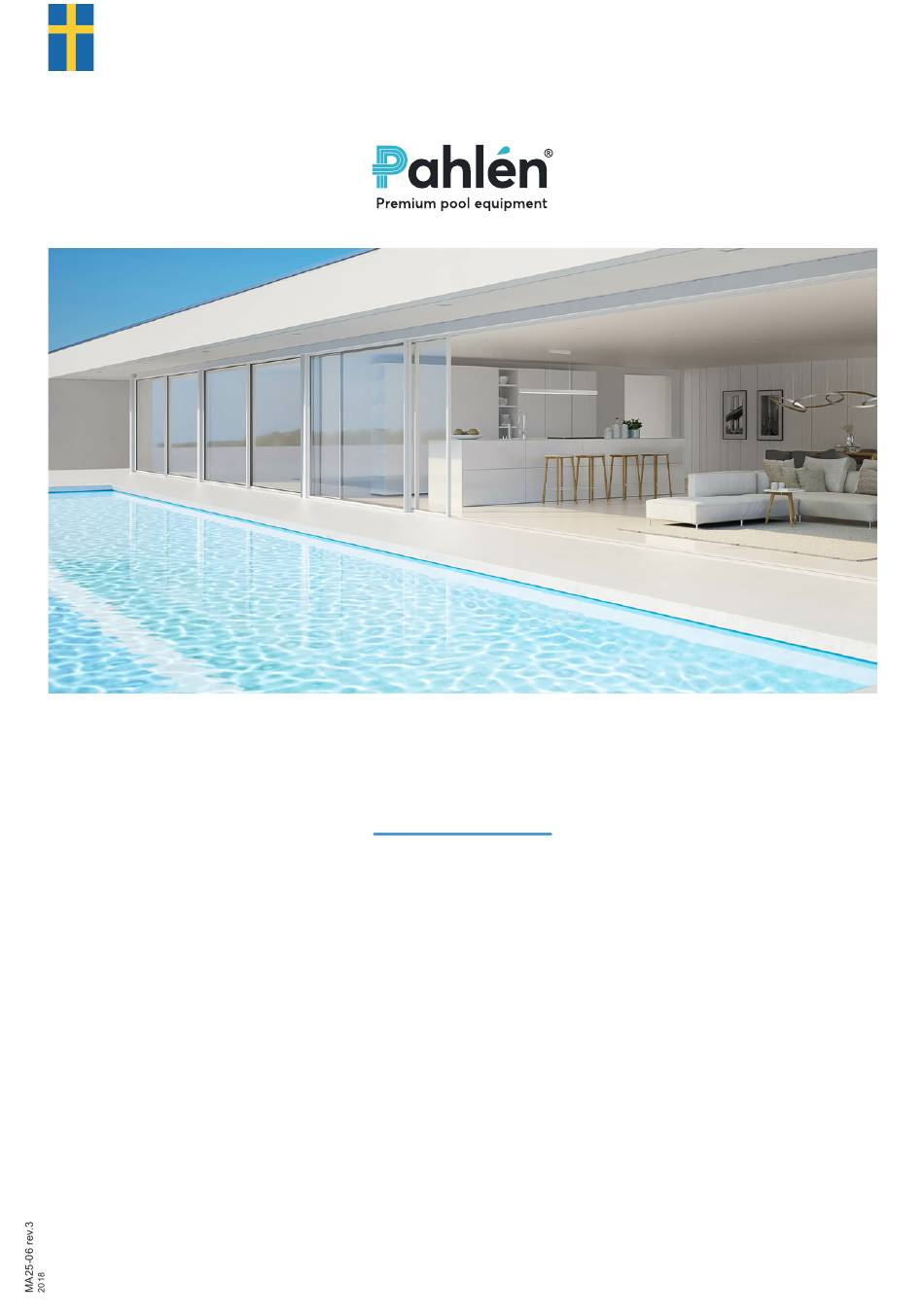

- Seite 1 مضخة User manual EcoVISE, EcoFloVISE دليل المستخدم Copyright © 2021 Pahlén AB, Box 728, SE-194 27 Upplands Väsby, Sweden Tel. +46 8 594 110 50, Fax +46 8 590 868 80, e-mail: info@pahlen.se, www.pahlen.com...
- Seite 2 SVENSKA ENGLISH DEUTSCH РУССКИЙ ČEŠTINA العربية...
- Seite 3 Pump EcoVISE, EcoFloVISE SVENSKA Allmän info Denna manual handlar om varvtalsstyrningen. Pumptyperna har en egen manual; MA25-05 för pumptyp VISE. Användare och installatör bör läsa både manualen för varvtalsstyrningen och för pumptypen noggrant för att trygga pumpens funktion och livslängd.
- Seite 4 Pump EcoVISE, EcoFloVISE SVENSKA Display och knappar Display och knappar Indikatorprick Indikatorprick Meny Meny Konfiguration Konfiguration Standby Standby Start Start Vid spänningstillslag kommer displayen att blinka [– – – – –]. Vid spänningstillslag kommer displayen att blinka [– – – – –].
- Seite 5 Pump EcoVISE, EcoFloVISE SVENSKA Veckotimer Veckotimer Den inbyggda veckotimern kan ändra pumpens varvtal från ”MED” till antingen ”HIGH” eller ”LOW”. Den inbyggda veckotimern kan ändra pumpens varvtal från ”MED” till antingen ”HIGH” eller ”LOW”. Ställ in tid och veckodag Ställ in tid och veckodag Gör så...
- Seite 6 Pump EcoVISE, EcoFloVISE SVENSKA Ändra förinställt veckotimerprogram Ändra förinställt veckotimerprogram Vid behov går det att ändra de förinställda veckotimerprogrammen, välj vilket av de fem veckotimerprogrammen (TP1-TP5) Vid behov går det att ändra de förinställda veckotimerprogrammen, välj vilket av de fem veckotimerprogrammen (TP1-TP5) som ska ändras.
- Seite 7 Pump EcoVISE, EcoFloVISE SVENSKA Parametrar och menysystem Meny: Visa parametrar Konfiguration: Inställning av parametrar 24 timmarsvisning Varvtalet ”ECO” Veckodag Mån = 1 ... Sön = 7 Varvtalet ”MED” Veckotimerprogram OFF = Timer ej aktiv Varvtalet ”HIGH” Aktuellt varvtal Varv per minut...
- Seite 8 Pump EcoVISE, EcoFloVISE ENGLISH General information This manual is about pump speed control. Every pump type has its own manual; MA25-05 for pump type VISE. User and installer should read both the speed control manual concerning the pump type carefully in order to ensure the pump correct functioning and long service life.
- Seite 9 Pump EcoVISE, EcoFloVISE ENGLISH Display and buttons Indicating dot Menu Configuration Standby Start When power is on display will flash [– – – – –]. Starting the pump is done with “Standby” button (H). The pump will start with the highest preset speed (HIGH) for three minutes, in the so-called Primary mode to ensure that the pipes system is evacuated of any air.
- Seite 10 Pump EcoVISE, EcoFloVISE ENGLISH Weekly timer The built-in week timer can change the pump speed from “MED” to either “HIGH” or “LOW”. Set the time and day of the week Here’s how to set the clock and day of the week: 1.
- Seite 11 Pump EcoVISE, EcoFloVISE ENGLISH Change preset weekly timer If required, you can change the preset weekly timer programs, select which of the five weekly timer programs (TP1-TP5) you want to change. Then select which hours (T1ON-T9OFF) to change. The weekly timer program will automatically rename TPR.
- Seite 12 Pump EcoVISE, EcoFloVISE ENGLISH Parameters and menu system Menu: View parameters Configuration: Parameters setting Time 24 hours display Speed ”ECO” Speed ”MED” Weekday Mon = 1 ... Sun = 7 Weekly Timer program OFF = Timer not activated Speed ”HIGH”...
- Seite 13 Pumpe EcoVISE, EcoFloVISE DEUTSCH Allgemeine Informationen Diese Betriebsanleitung handelt über Pumpen-Drehzahlregelung. Jeder Pumpentyp hat eine eigene Betriebsanleitung; MA25-05 für Pumpentyp VISE. Benutzer und Installateure sollten beide Betriebsanleitungen für Drehzahlregelung bzw. Pumpen- typ sorgfältig durchlesen, um Funktionsfähigkeit und lange Betriebsdauer dieser Pumpe zu gewährleisten. Wenn das Produkt unsachgemäß...
- Seite 14 Pumpe EcoVISE, EcoFloVISE DEUTSCH Display und Tasten Punktanzeige Menü Konfiguration Standby Start Nach dem Einschalten blinkt das Display [– – – – –]. Der Start der Pumpe erfolgt mithilfe der Taste „Standby“ (H). Die Pumpe wird mit der höchsten voreingestellten Drehzahl (HIGH) für drei Minuten im sogenannten Primärmodus gestartet, um sicherzustellen, dass das Rohrsystem keine Luft enthält.
- Seite 15 Pumpe EcoVISE, EcoFloVISE DEUTSCH Wöchentlicher Timer Der eingebaute Wochen-Timer kann die Drehzahl der Pumpe von „MED“ auf „HIGH (Hoch)“ oder „LOW (Niedrig)“ ändern. Die Zeit und den Wochentag einstellen Hier wird erklärt, wie die Uhrzeit und der Wochentag eingestellt wird: 1.
- Seite 16 Pumpe EcoVISE, EcoFloVISE DEUTSCH Voreingestellter Wöchentlicher Timer ändern Bei Bedarf können Sie die voreingestellten wöchentlichen Timer-Programme ändern. Wählen Sie eines der fünf wöchent- lichen Timer-Programme (TP1-TP5) aus, die Sie ändern möchten. Dann wählen Sie, welche Stunde (T1ON-T9OFF) geändert werden soll. Das wöchentliche Timer-Programm wird TPR automatisch umbenennen.
- Seite 17 Pumpe EcoVISE, EcoFloVISE DEUTSCH Parameter und Menü-System Menü: Parameter anzeigen Konfiguration: Einstellung Parameter Zeit 24 Stundenanzeige Drehzahl „ECO“ Drehzahl „MED” Wochentag Mon = 1 ... Son = 7 Wöchentliches Timer-Programm OFF = Timer nicht aktiviert Drehzahl „HIGH” CLoc Tageszeit Aktuelle Drehzahl...
- Seite 18 Насос EcoVISE, EcoFloVISE РУССКИЙ Общая информация В данном руководстве описана регулировка числа оборотов. Для каждого типа насосов имеется свое руководство: MA25-05 для насосов типа VISE. Для обеспечения нормального функционирования и длительного срока службы насоса монтажники и пользователи должны внимательно прочитать оба руководства: и по регулировке числа оборотов, и...
- Seite 19 Насос EcoVISE, EcoFloVISE РУССКИЙ Дисплей и кнопки Метки на экране индикатора Мен Конфигурация Режим ожидания Запуск) (Standby При включении питания на дисплее будет мигать символ [– – – – –]. Запуск насоса выполняется кнопкой ”Standby” (H). Сначала насос в течение трех минут работает с максимальной заданной скоростью (HIGH); это так называемый...
- Seite 20 Насос EcoVISE, EcoFloVISE РУССКИЙ Недельный таймер Встроенный недельный таймер позволяет изменять числа оборотов насоса со среднего (”MED”) на высокое (”HIGH”) или низкое (”LOW”). Установите время и день недели. Чтобы установить время и день недели, дествуйте следующим образом: 1. Нажмите кнопку ”Config”.
- Seite 21 Насос EcoVISE, EcoFloVISE РУССКИЙ Смена предустановленной программы таймера Если нужно сменить предустановленную программу таймера, выберите из пяти предустановленных программ таймера (TP1-TP5) ту, которую нужно установить. Затем укажите, для какого таймера (T1ON-T9OFF) выполняется изменение. Тогда имя недельной программы таймера для TPR автоматически изменится.
- Seite 22 Насос EcoVISE, EcoFloVISE РУССКИЙ Параметры и система меню Конфигурация: Настройка параметров Меню: Показать параметры Число оборотов (скорость) ”ECO” Время Формат времени 24 часа День недели Пн = 1 … Вс = 7 Число оборотов (скорость) ”MED” Число оборотов (скорость) ”HIGH”...
- Seite 23 Pompa EcoVISE, EcoFloVISE ČEŠTINA Všeobecné informace Tato příručka pojednává o regulaci počtu otáček. Typy čerpadel mají své vlastní příručky; MA25-05 pro čerpadlo typu VISE. Uživatelé a instalatéři si musí pečlivě přečíst příručku pro regulaci počtu otáček i typ čerpadla, aby byla zajištěna řádná funkce čerpadla a jeho životnost.
- Seite 24 Pompa EcoVISE, EcoFloVISE ČEŠTINA Displej a tlačítka Bod indikátoru Menu Konfigurace Pohotovostní režim / standby Start Při zapnutí napájení bude displej blikat [– – – – –]. Spuštění čerpadla se provádí tlačítkem „Standby” (H). Čerpadlo se spustí nejvyšší přednastavenou rychlostí (HIGH) po dobu tří minut v tzv. Prime režimu, aby bylo zajištěno, že se z potrubního...
- Seite 25 Pompa EcoVISE, EcoFloVISE ČEŠTINA Týdenní časovač Vestavěný týdenní časovač může měnit počet otáček čerpadla z „MED“ na „HIGH“ nebo „LOW“. Nastavení času a dne v týdnu Chcete-li nastavit čas a den v týdnu, postupujte takto: 1. Stiskněte tlačítko „Config“. 2. Několikrát stiskněte tlačítko „Plus“, dokud se na displeji nezobrazí „CLoc“.
- Seite 26 Pompa EcoVISE, EcoFloVISE ČEŠTINA Změna přednastaveného týdenního programu časovače V případě potřeby lze změnit přednastavené týdenní programy časovače, vyberte, který z pěti týdenních programů časovače (TP1-TP5) se má změnit. Poté vyberte, který časovač (T1ON-T9OFF) chcete změnit. Týdenní program časovače pak automaticky změní název na TPR.
- Seite 27 Pompa EcoVISE, EcoFloVISE ČEŠTINA Parametrar och menysystem Meny: Visa parametrar Konfigurace: Nastavení parametrů Čas 24hodinové zobrazení Počet otáček „ECO“ Počet otáček „MED“ Den v týdnu Po = 1 ... Ne = 7 Týdenní program OFF = Časovač není aktivní Počet otáček „HIGH“...
- Seite 28 العربية EcoVISE, P01-VS مضخة معلومات عامة . ينبغي على كلVISE للمضخة من النوعMA25-02 , وP01 للمضخة من النوعMA25-01 :يغطي هذا الدليل جهاز التحكم متغير السرعة. لكل نوع مضخة دليلها الخاص بها .من المستخدم وفني التركيب قراءة دليل جهاز التحكم متغير السرعة ودليل نوع المضخة بعناية لضمان عمل المضخة بشكل صحيح واستمرار علمها طوال عمرها المستهدف...
- Seite 29 العربية EcoVISE, P01-VS مضخة الشاشة والمفاتيح نقطة المؤشر القائمة التهيئة اإليقاف المؤقت التشغيل .]- - - - -[ عند توصيل الطاقة، تومض الشاشة ." (إيقاف مؤقت) لتشغيل المضخةStandby" اضغط مفتاح ") لضمان إجبار أي هواء على الخروج من األنابيب. وبعد ثالث دقائق، ستعودPrime ) لمدة ثالث دقائق ( "وضعHIGH( ً تبدأ المضخة العمل على أعلى سرعة محددة مسبق ا...
- Seite 30 العربية EcoVISE, P01-VS مضخة المؤقت األسبوعي .) (منخفضةLOW (عالية) أوHIGH (متوسطة) إما إلىMED يمكن أن يغير المؤقت األسبوعي المدمج سرعة المضخة من ضبط الوقت واليوم :لضبط الساعة واليوم، اتبع الخطوات التالية .)” (التهيئةConfig" اضغط على مفتاح .)” (الساعةCLoc“ " (زائد) بشكل متكرر حتى يظهر على الشاشةPlus" اضغط على مفتاح...
- Seite 31 العربية EcoVISE, P01-VS مضخة ً تعديل برنامج المؤقت األسبوعي المضبوط مسبق ا T1ON-( ). ثم حدد الوقتTP1-TP5( إذا لزم األمر، يمكن تعديل برامج المؤقت األسبوعي المضبوط مسبق ا ً . حدد الذي أي من برامج المؤقت األسبوعي الخمس ترغب في تعديله...
- Seite 32 العربية EcoVISE, P01-VS مضخة المعلمات ونظام القائمة القائمة: عرض المعلمات التهيئة: إعداد المعلم ) (االقتصاديةECO السرعة عرض لمدة 42 ساعة الوقت ) (المتوسطةMED السرعة 7 = االثنين = 1 ... األحد اليوم ) (عاليةHIGH السرعة = المؤقت غير نشطOFF برنامج...
