Projektor aufstellen
Bei der Auswahl eines geeigneten Aufstellungsortes beziehen Sie Größe und Form
der Projektionsfläche, Lage der Steckdosen und den Abstand zwischen Projektor
und restlichen Geräten in Ihre Überlegungen ein. Hier ein paar allgemeine
Hinweise:
•
Stellen Sie dem Projektor auf einer ebenen Unterlage, möglichst senkrecht
zur Projektionsfläche auf. IN122ST und IN124ST müssen mindestens 0,6 m
von der Projektionsfläche entfernt aufgestellt werden, bei IN126ST ist ein
minimaler Abstand von 0.8 m zur Projektionsfläche erforderlich.
•
Wenn Sie den Projektor an der Decke anbringen möchten, raten wir Ihnen
dringend zu einer von InFocus zugelassenen Deckenhalterung, die für die
richtige Fixierung, Installation und Belüftung des Gerätes sorgt. Ausführliche
Hinweise finden Sie in der mit dem InFocus-Deckenmontageset
(Artikelnummer PRJ-MNT-UNIV) gelieferten Installationsanleitung. Schäden,
die durch nicht zugelassene Deckenhalterungen oder durch Installation an
einem ungeeigneten Ort auftreten, werden nicht durch die Garantie
abgedeckt. Wenn Sie das Bild umdrehen möchten, lesen Sie bitte unter
„Deckenmontage" auf Seite 27 nach. Wir empfehlen den Einsatz einer von
InFocus zugelassenen Deckenhalterung.
•

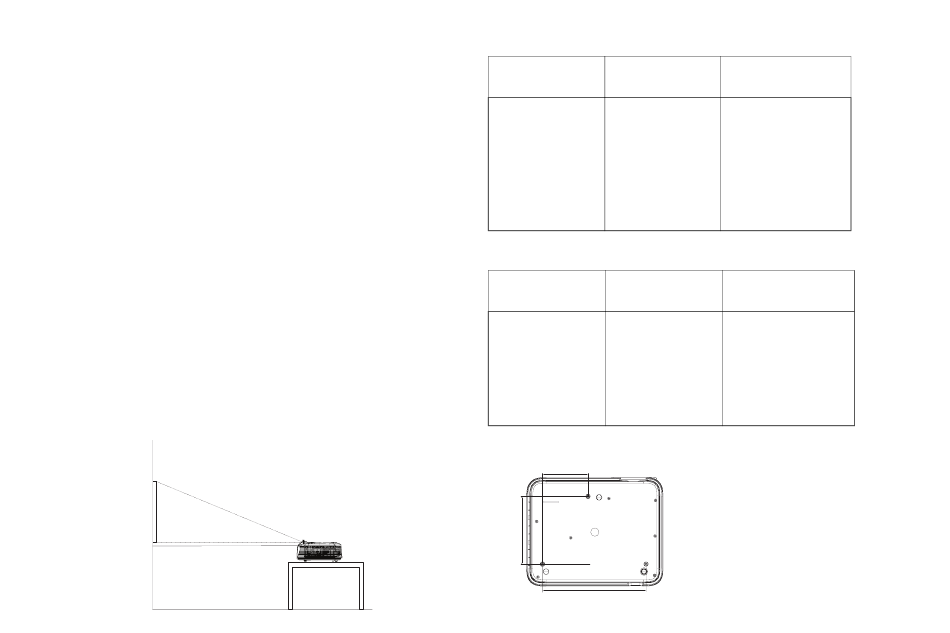

Stellen Sie den Projektor im gewünschten Abstand zur Projektionsfläche auf.
Die Größe des projizierten Bildes hängt vom Abstand zwischen
Projektionsobjektiv und Projektionsfläche und vom Videoformat ab.
•
Der Bildversatz bei IN122ST/IN124ST liegt bei 110 % ± 3%. Das bedeutet:
Wenn der Projektor in einer Höhe von 1,52 m aufgestellt wird, liegt der
untere Rand des Bildes 15,2 cm über der optischen Achse des Objektivs. Der
Bildversatz bei IN126ST liegt bei 113 % ± 3%. Das bedeutet: Wenn der
Projektor in einer Höhe von 1,52 m aufgestellt wird, liegt der untere Rand
des Bildes 19,8 cm über der optischen Achse des Objektivs.
1,52 m Bild
(Höhe)
Unterer Bildrand
Objektivachse
15,2 cm über
Objektivachse
Projektionswinkel
Tabelle 1: IN122ST (SVGA)/IN124ST (XGA) – Bildgröße
Größe des Bildes
Bildbreite
(m)
1.3m
1.0m
1.6m
1.3m
2.1m
1.6m
2.5m
2.0m
3.0m
2.4m
3.8m
3.0m
5.1m
4.1m
Tabelle 2: IN126ST (WXGA) – Bildschirmgröße
Größe des Bildes
Bildbreite
(m)
2.0m
2.6m
3.1m
3.8m
4.8m
6.4m
109
162
248
6
Projektionsabstand
(m)
(m)
0.6m
0.8m
1.0m
1.23m
1.48m
1.85m
2.47m
Projektionsabstand
(m)
(m)
1.7m
0.8m
2.2m
1.0m
2.6m
1.23m
3.2m
1.48m
4.0m
1.85m
5.4m
2.47m
Deckenmontageschrauben:
M4x8 (Max. Länge= 8mm)
Einheit: mm
