Verwandte Anleitungen für MSI G27C4 E3
Inhaltszusammenfassung für MSI G27C4 E3

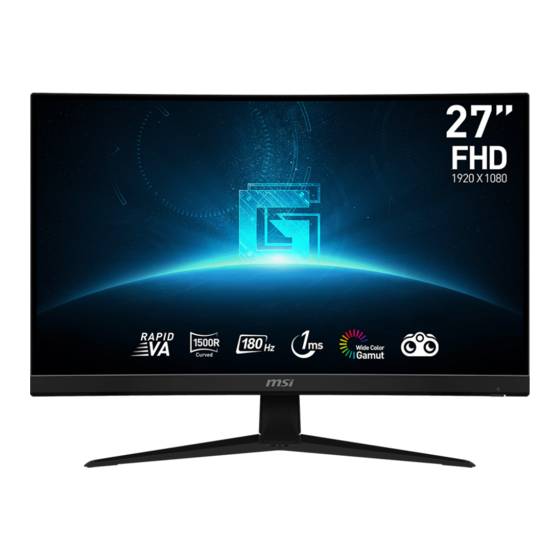

- Seite 1 G Serie LCD-Monitor G27C4 E3 (3CA9) Benutzerhandbuch...
- Seite 2 Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................6 Monitorübersicht ....................7 Verbinden des Monitors mit einem PC ..............8 OSD Setup (OSD-Einrichtung) ................9 Navi-Key-Taste ....................... 9 Hotkey ........................9 OSD-Menü ......................10 Gaming ........................10 Professional (Professionell) .................
- Seite 3 Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang Monitor G27C4 E3 Dokumentation Kurzanleitung Zubehör Stand mit Schraube(n) Standfußbasis mit Schraube(n)
- Seite 4 Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie die Halterung an der Monitornut aus. 2. Ziehen Sie die Standhalterung mit den Schrauben fest. 3. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest.
- Seite 5 ⚠ Wichtig Legen Sie den Monitor auf eine weiche, gepolsterte Oberfläche, damit das Display ∙ nicht zerkratzt wird. Verwenden Sie keine scharfkantigen Gegenstände am Monitor. ∙ Dieses Produkt wird OHNE Schutzfolie geliefert! Es darf KEINE Folie von der ∙ Bildfläche entfernt werden! Jegliche mechanische Beschädigung des Produkts, einschließlich des Entfernens der Polarisationsfolie, kann die Garantie beeinträchtigen!
- Seite 6 Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen.
- Seite 7 Monitorübersicht Power-Taste Navi-Key-Taste Kensington-Schloss Stromanschluss HDMI™ Anschluss Unterstützt HDMI™ CEC, 1920x1080@180Hz wie in HDMI™ 2.0b spezifiziert. HDMI™ Anschluss Unterstützt 1920x1080@180Hz wie in HDMI™ 2.0b spezifiziert. DisplayPort Unterstützt 1920x1080@180Hz wie in DisplayPort 1.2a spezifiziert Kopfhörerbuchse...
- Seite 8 Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Montieren Sie das externe Netzteil und das Netzkabel. (Abb. A) 4. Verbinden Sie das externe Netzteil mit dem Monitornetzanschluss. (Abb. B) 5.
- Seite 9 OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Navi-Key-Taste Der Monitor ist mit einer Navi-Key ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedientaste, mit der Sie im OSD-Menü navigieren können. Up / Down / Left / Right (oben/ unten/ links/ rechts): ∙...
- Seite 10 OSD-Menü Gaming 1. Menüebene 2./3. Menüebene Beschreibung Game Mode User (Nutzer) ∙ Drücken Sie zur Auswahl und Vorschau von (Spielmodus) Moduseffekten die Aufwärts- oder Abwärts- FPS (Egoshooter) Taste. ∙ Drücken Sie zur Bestätigung und Übernahme Racing (Rennen) Ihres Modustyps die OK-Taste. RTS (Strategie) RPG (Rollenspiel) Night Vision (Nacht-...
- Seite 11 1. Menüebene 2./3. Menüebene Beschreibung MPRT OFF (Aus) ∙ Die Aktivierung von MPRT hat Auswirkungen auf: ON (Ein) Betroffene Funktion Funktionsstatus » Response Time (Reaktionszeit) Auswahl nicht möglich » Brightness (Helligkeit) » Adaptive-Sync (Adaptive-Sync) wird auf „Aus“ gestellt » HDCR (hoher Dynamikumfang) ∙...
- Seite 12 1. Menüebene 2./3. Menüebene Beschreibung Screen Assistance None (Keine) ∙ Nutzer können die Transparenz in jedem (Bildschirmunterst.) beliebigen Modus anpassen. Adaptive-Sync OFF (Aus) ∙ Adaptive-Sync sorgt für eine flüssige, (Adaptive-Sync) artefaktfreie Anzeige. ON (Ein) ∙ Die Aktivierung von Adaptive-Sync hat Auswirkungen auf: Betroffene Funktion Funktionsstatus...
- Seite 13 Professional (Professionell) 1. Menüebene 2. Menüebene Beschreibung Pro Mode (Pro User (Nutzer) ∙ Drücken Sie zur Auswahl und Vorschau von Modus) Moduseffekten die Aufwärts- oder Abwärts-Taste. Anti-Blue (Anti-Blau) ∙ Drücken Sie zur Bestätigung und Übernahme Ihres Modustyps die OK-Taste. Movie (Film) Office sRGB Low Blue Light...
- Seite 14 Image (Bild) 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ∙ Stellen Sie die Helligkeit entsprechend (Helligkeit) der Umgebungsbeleuchtung ein. Contrast (Kontrast) 0-100 ∙ Stellen Sie den Kontrast richtig ein, dies entspannt Ihre Augen. Sharpness ∙ Die Schärfe verbessert Klarheit und (Schärfe) Details von Bildern.
- Seite 15 Navi-Key-Taste 1. Menüebene 2. Menüebene Beschreibung Up (Oben) OFF (Aus) ∙ Alle Navigation-Elemente können über das OSD- Menü angepasst werden. Down (Unten) Brightness (Helligkeit) Left (Links) Game Mode Right (Rechts) (Spielmodus) Screen Assistance (Bildschirmunterst.) Alarm Clock (Wecker) Input Source (Eingangsquelle) Refresh Rate (Bildfrequenz) Info.
- Seite 16 1. Menüebene 2. Menüebene Beschreibung OSD Time 5~30s ∙ Nutzer können die OSD-Zeitüberschreitung in jedem Out (OSD- beliebigen Modus anpassen. Zeitüberschreitung) Power-Taste OFF (Aus) ∙ Bei der Einstellung „Aus“ können Benutzer die Power-Taste drücken, um den Monitor auszuschalten. Standby (Standby) ∙...
- Seite 17 Spezifikationen Monitor G27C4 E3 Größe 27 Zoll Krümmung 1500R Bildschirmtyp Rapid VA 1920 x 1080 Auflösung Seitenverhältnis 16:9 Helligkeit (Nits) 250 Nits (TYP) Kontrastverhältnis 3000:1 Refresh Rate 180Hz (Bildfrequenz) Response Time ∙ 1ms (GTG) (Reaktionszeit) ∙ 1ms (MPRT) E/A Anschluss ∙...
- Seite 18 Monitor G27C4 E3 Umgebung Netto 4,5 Kg Brutto 6,4 Kg Umgebung Betrieb ∙ Temperatur: 0 bis 40℃ ∙ Feuchtigkeit: 20 bis 90%, nicht kondensierend ∙ Höhe: 0 ~ 5000m Lagerung ∙ Temperatur: -20 bis 60℃ ∙ Feuchtigkeit: 10 bis 90%, nicht kondensierend * Gestützt auf dem Teststandard von CIE 1976.
- Seite 19 Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Standard Auflösung HDMI™ (Standard) 640x480 @60Hz @67Hz @72Hz @75Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1280x1024 @60Hz @75Hz WXGA+ 1440x900 @60Hz WSXGA+ 1680x1050 @60Hz Full HD 1920x1080 @60Hz...
- Seite 20 Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind.
- Seite 21 Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Umwelt ∙...
- Seite 22 ∙ Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen: • Das Netzkabel oder der Stecker ist beschädigt. • Flüssigkeit ist in das Gerät eingedrungen. • Das Gerät wurde Feuchtigkeit ausgesetzt. • Das Gerät funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben bedienen.
- Seite 23 TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition...
- Seite 24 Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden.
- Seite 25 Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙...
- Seite 26 Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
