ZUSatZtHeRmoStat

HinweiS: die installation ist von einem autorisierten techniker vorzunehmen.
Es besteht die Möglichkeit, einen an das Zimmer, in dem der Ofen aufgestellt wurde, angrenzenden Raum mit einem Thermostaten auszustatten:
Es genügt, einen Thermostaten anzuschließen, wobei das im folgenden Punkt beschriebene Verfahren zu befolgen ist (es ist ratsam, den optionalen
mechanischen Thermostaten in einer Höhe von 1,50 m vom Boden anzubringen). Der Betrieb des Ofens mit an der Klemme STBY angeschlossenem
Außenthermostat kann je nachdem, ob die Funktion STBY aktiviert oder deaktiviert ist, unterschiedlich sein.
werkseitig ist die Klemme StBy gebrückt, daher ist der Kontakt stets geschlossen (anforderung).

BetRieB ZUSatZtHeRmoStat Bei aKtivieRtem StBy

Wenn die Funktion STBY aktiv ist, blinkt die LED
/ Temperatur erreicht), schaltet sich der Ofen ab. Sobald der Kontakt bzw. der Außenthermostat in den Zustand "angeregt" wechselt (Kontakt
geschlossen / Temperatur noch nicht erreicht), wird erneut eingeschaltet.
Hinweis: der Betrieb des ofens ist jedoch von der wassertemperatur im innern des ofens und werkseitig eingestellten Bedingungen
abhängig. wenn sich das gerät in H off befindet (wassertemperatur erreicht), wird die anforderung des Kontakts bzw. Zusatzthermostaten
gegebenenfalls ignoriert.

BetRieB ZUSatZtHeRmoStat Bei deaKtivieRtem StBy

Wenn die Funktion STBY aktiv ist, leuchtet die LED
Wenn der Kontakt bzw. der Außenthermostat nicht mehr angeregt ist (Kontakt geöffnet / Temperatur erreicht), geht der Ofen auf Minimalbetrieb.
Sobald der Kontakt bzw. der Außenthermostat in den Zustand "angeregt" wechselt (Kontakt geschlossen / Temperatur noch nicht erreicht), beginnt
der Ofen erneut mit der voreingestellten Leistung zu arbeiten.
Hinweis: der Betrieb des ofens ist jedoch von der wassertemperatur im innern des ofens und werkseitig eingestellten Bedingungen
abhängig. wenn sich das gerät in H off befindet (wassertemperatur erreicht), wird die anforderung des Kontakts bzw. Zusatzthermostaten
gegebenenfalls ignoriert.

inStallation ZUSatZtHeRmoStat

Š Das Gerät mithilfe des Hauptschalters an der Rückseite des Ofens ausschalten.
Š Stecker aus der Netzsteckdose ziehen.
Š Entsprechend des Schaltplans die beiden Litzen des Thermostaten an die entsprechenden Klemmen - eine rot, die andere schwarz - an
der Rückseite des Geräts anschließen (Klemme STBY). Jedes modell kann an der geräterückseite eine unterschiedliche anordnung der
jeweiligen Klemmen aufweisen. das Bild dient lediglich der veranschaulichung.
HinweiSe ZUR aKtivieRUng deS Stand-By im Kapitel "BenUtZeRmenÜ"

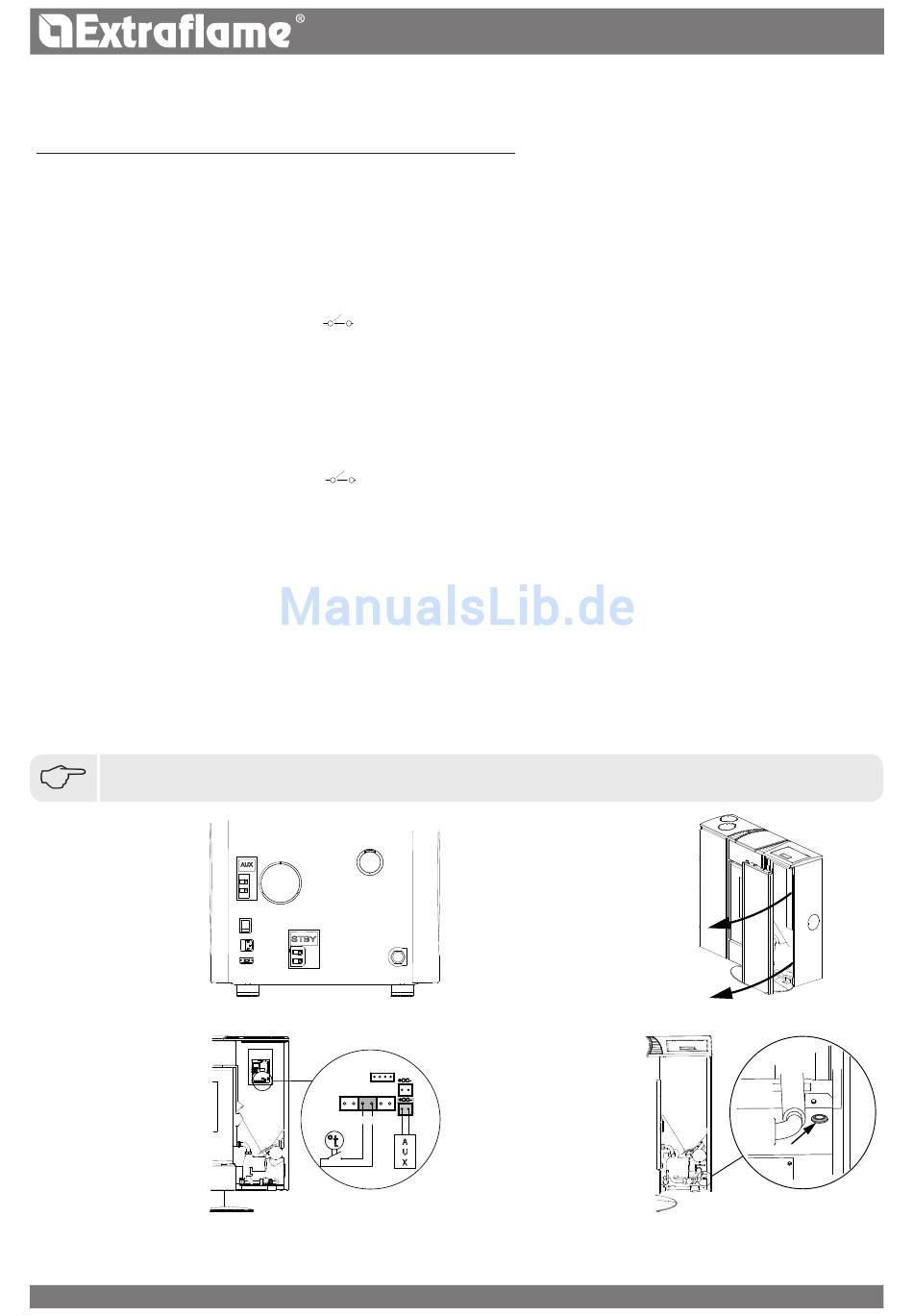

In der nebenstehenden
Zeichnung sind
die Klemmen STBY
und AUX an der
Ofenrückseite zu sehen
(außer Modell Elisir).
Beim Anschluss an
die Klemmen STBY
und AUX sind die
untenstehenden
Anweisungen zu
beachten.
Rechte Blende
abnehmen.

aUX

Anschluss nur für Extraflame-Zubehör mit Trägerfrequenzsteuerung. Für weitere Informationen an den Händler wenden.
. Wenn der Kontakt bzw. der Außenthermostat nicht mehr angeregt ist (Kontakt geöffnet
fest.
2272575
I2 GND
A
U
X
Beim Anschluss an
die Klemmen STBY
und AUX sind die
untenstehenden
Anweisungen zu
beachten.
Rechte Blende
abnehmen.
verkabelung für
StBy und aUX durch
die angegebene
Kabeldurchführung
legen.
