Inhaltszusammenfassung für Digitus DN-13006-1

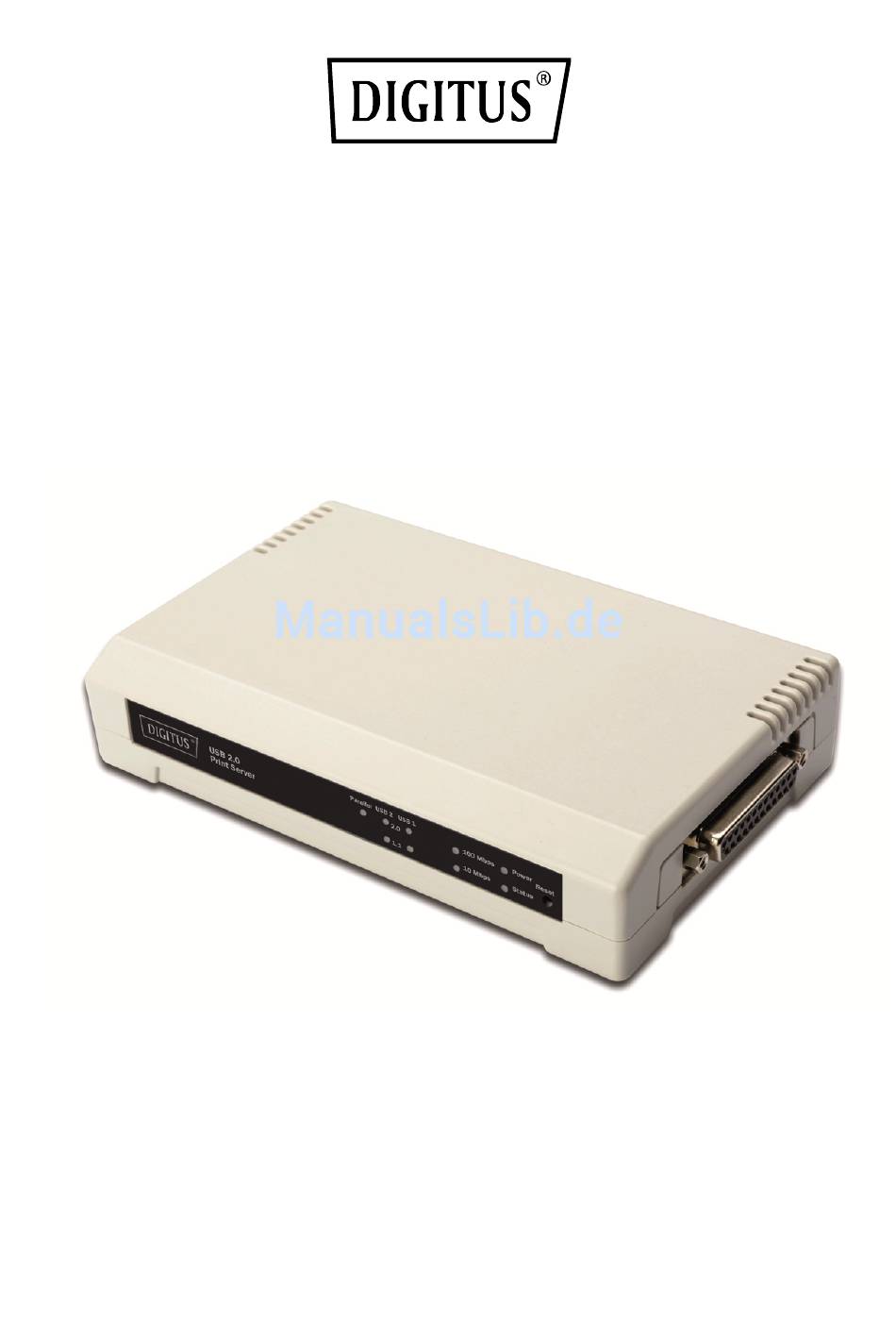

- Seite 1 USB 2.0 PRINTSERVER Installationsanleitung DN-13006-1...
- Seite 2 Bevor Sie beginnen, müssen Sie die folgenden Punkte vorbereiten: Ein Windows-basierter PC mit Printserver Installations-CD Ein Drucker Ein Druckerkabel Ein Hub Verkabeltes Netzwerk mit Printserver: Printer Server Print Server Drucker Printer Computer Computer Computer Computer Computer Computer Hardware Installation: 1.
- Seite 3 Software Installation: 1. Ihr Computer muss eine eigene IP Adresse haben z.B. 192.168.0.100, um die Netzwerk-Kommunikation mit dem Printserver zu aktivieren. 2. Legen Sie die Installations-CD in Ihr CD-Laufwerk ein und warten Sie bis sich der Installationsassistent öffnet. Hinweis: Um den Installationsassistenten unter Windows Vista/7/8/10 zu starten, klicken Sie auf „als Administrator ausführen“.
- Seite 4 3. Wählen Sie Setup Wizard aus, um den Printserver zu installieren und konfigurieren Sie den angeschlossenen Drucker. 4. Klicken Sie auf Next, der Assistent erkennt den Printserver automatisch.
-
Seite 5: Rear Panel
5. Wählen Sie im Fenster Select A Print Server den Printserver aus, den Sie konfigurieren möchten und klicken Sie auf Next Hinweis: Rear Panel Rückseite USB1 USB2 USB2 USB1 PARALLEL PARALLEL PARALLEL ist Port 1 (PID1) USB1 ist Port 2 (PID2) USB2 ist Port 3 (PID3) - Seite 6 6. Wählen Sie No oder Yes im Fenster Change Settings: Klicken Sie auf No, wenn Sie möchten, dass der Printserver die Standard IP-Adresse verwendet und klicken Sie dann auf Next. IP Adresse: 192.168.0.10 Subnet Maske: 255.255.255.0 Klicken Sie auf Yes, wenn Sie die IP-Adresse am Printserver ändern möchten und klicken Sie dann auf Next.
- Seite 7 7. Wählen Sie im Fenster Select A Printer einen bereits konfigurierten Drucker aus der Liste aus, klicken Sie auf Next und dann auf Finish, um die Installation abzuschließen. Oder: Wählen Sie Add New Printer, wenn der Printserver an einen Drucker an geschlossen ist, der zuvor noch nicht installiert war und nicht in der Liste erscheint.
- Seite 8 8. Klicken Sie auf Add New Printer, um den Windows Add Printer Wizard zu öffnen. 9. Klicken Sie auf Next und wählen Sie einen Local Printer, stellen Sie sicher, dass das Kontrollkästchen Automatically detect and install my Plug and Play printer angehakt ist. Klicken Sie dann auf Next.
- Seite 9 10. Stellen Sie sicher, dass die Optionsschaltfläche Use the following port angeklickt ist und wählen Sie LPT1: (Recommended Printer Port) aus der Pull-Down-Liste aus. Klicken Sie dann auf Next. 11. Wählen Sie Manufacturer und Printer aus den Listen des Druckertreibers aus.
- Seite 10 12. Wenn Sie bereits einen Druckertreiber installiert haben, werden Sie gefragt, ob Sie diesen beibehalten oder ersetzen möchten. Klicken Sie auf Next. Vergeben Sie einen Namen für den Drucker und wählen Sie, ob Sie diesen als Standarddrucker auswählen möchten. Klicken Sie dann auf Next.
- Seite 11 15. Kehren Sie zum Windows Desktop zurück und gehen Sie auf: start -> Printers and Faxes und markieren Sie Ihren neu installierten Drucker. 16. Klicken Sie mit der rechten Maustaste, wählen Sie Properties -> Ports aus und prüfen Sie, ob der Anschluss des Printservers erscheint.
- Seite 12 17. Gehen Sie auf General; klicken Sie auf Print Test Page und prüfen Sie die Einstellungen. 18. Erledigt. Hinweis: Wenn Sie weitere Printserver installieren möchten, starten Sie den Installationsassistenten unter: start -> All Programs -> Network Print Server -> PSWizard wiederholen Sie den Installationsvorgang. Hiermit erklärt die ASSMANN Electronic GmbH, das der Artikel in Übereinstimmung mit den Anforderung und Vorschriften der Richtlinie 2014/30/EU (EMV), Richtlinie 2014/35/EU (LVD) und RoHS 2011/65/EU befindet.
