Funk-Steuereinheit 1-10 V EB
GIRA
Info
Gebrauchsanweisung
Funk-Steuereinheit 1-10 V EB
Version 2.1
Funktion
Die Steuereinheit ermöglicht das funkgesteuerte
Schalten und Dimmen von EVG oder Trafos mit
1-10 V Schnittstelle.
Die Einschalthelligkeit kann im Gerät als Memory-
Wert abgespeichert werden.
Die Bedienung erfolgt mit einem zugeordneten Funk-
Sender (z. B. Funk-Handsender etc.) oder direkt am
Gerät (nur Schalten).
Je nach Betätigung des Funk-Senders wird die Be-
leuchtung geschaltet (kurzer Tastendruck) oder ge-
dimmt (langer Tastendruck).
Bei Empfang eines zugeordneten Funk-Wächter Te-
legramms und entsprechender Dunkelheit schaltet
die Steuereinheit für eine Nachlaufzeit von ca. 1 Mi-
nute ein.
Die Steuereinheit kann bis zu 30 Funk-Kanäle zuord-
nen.

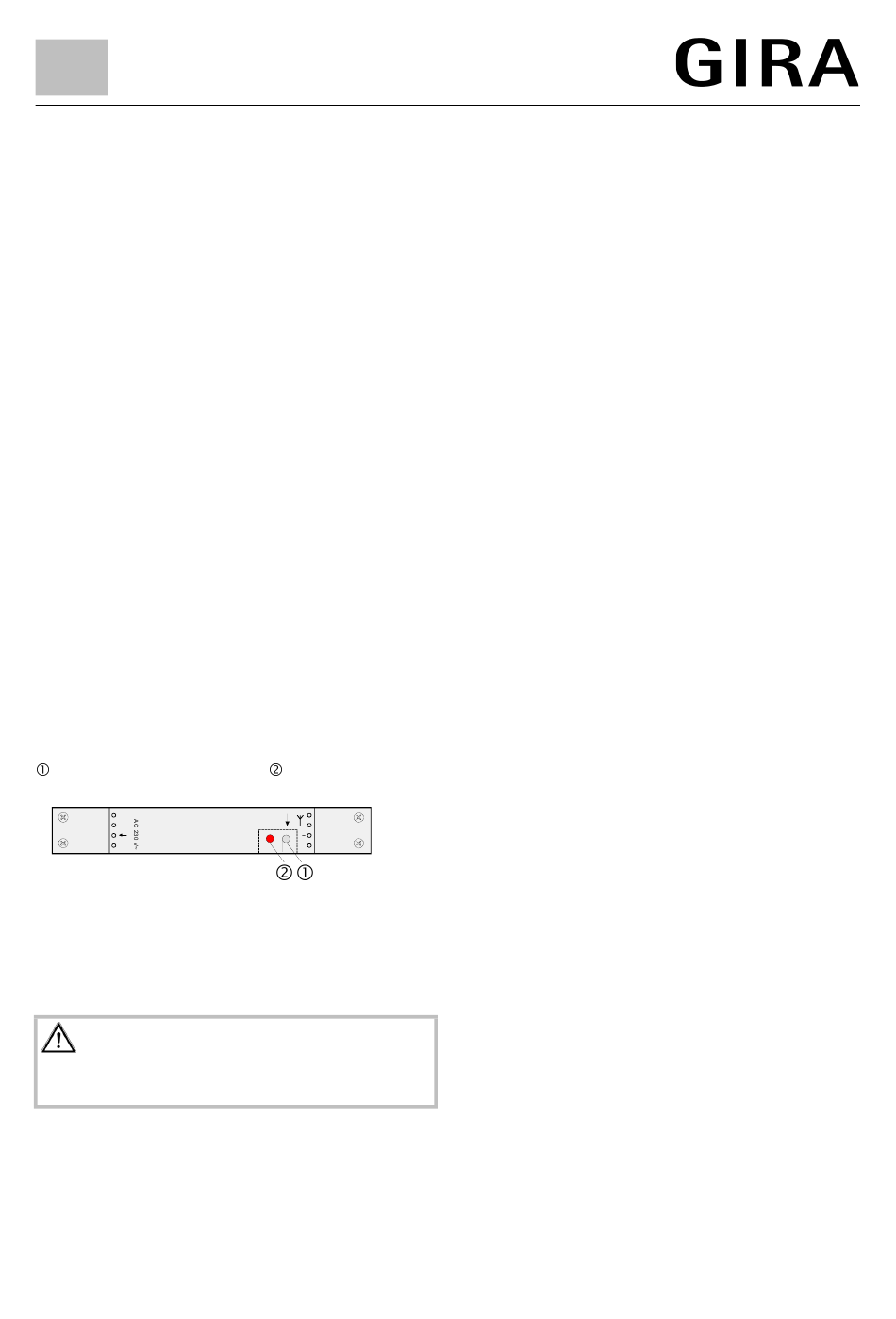

Auf dem Gerät befindet sich eine Programmier-Taste
und eine Programmier-LED
N
µ
L
Montage
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte
dürfen nur durch eine Elektrofachkraft erfolgen.
Funk-Steuereinheit 1-10 V EB
.
Prog
ON/OFF
+
12/04
Lichtszenen
Die Steuereinheit kann in bis zu 5 Lichtszenen einge-
bunden werden. Diese werden mit entsprechenden
Funk-Sendern (z.B. Handsender Komfort) aufgerufen
und gespeichert.
Die gewünschte Lichtszenentaste müssen Sie zuvor
in der Steuereinheit zuordnen.
Alles-Ein / Alles-Aus
Beim Zuordnen eines Funk-Kanals (z. B. Handsender
Komfort) werden eine vorhandene ALLES-EIN-Taste
und ALLES-AUS-Taste automatisch mitzugeordnet.
Bei Betätigung der ALLES-EIN- bzw. ALLES-AUS-
Taste eines Funk-Senders wird die Beleuchtung an
der Steuereinheit ein- bzw. ausgeschaltet.
Lichtregelung
Mit der Steuereinheit und einem zugeordneten Funk-
Präsenzmelderkann eine Lichtregelung durchgeführt
werden.
Lesen Sie hierzu die Bedienungsanleitung des Funk-
Präsenzmelders.
Bestell-Nr.: 0865 00
Seite 1 von 6
