Seite 1

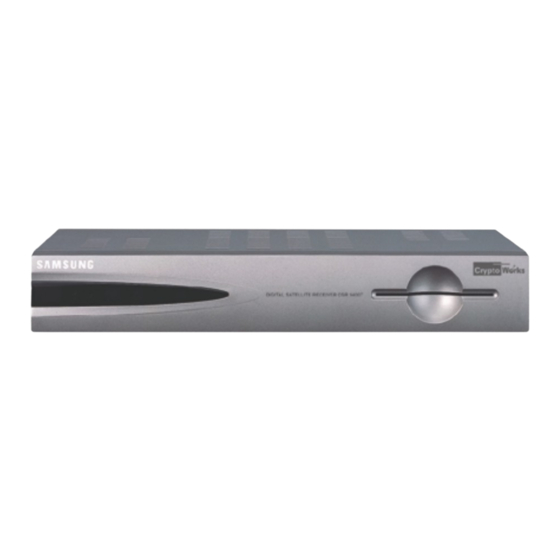

DSR 9400T EM CryptoWorks Instructions for use DSR 9400T Gebrauchsanweisung ..D Instructions for use ... GB Kullanma talimatları ... TU MF68-00272A REV.
Seite 2
Gebrauchsanweisung ..D Instructions for use ... . GB Kullanma talimatları ... TU DSR 9400T...
Seite 3
DSR 9400T Gebrauchsanweisung REV. 1.1 DIGITALER SATELLITENRECEIVER...
SICHERHEITSANWEISUNGEN Diese Set-Top-Box (STB) wurde entsprechend internationalen Sicherheitsnormen gefertigt. Lesen Sie die folgenden empfohlenen Sicherheitsmaßnahmen sorgfältig durch. ANSCHLUSSWERTE: AC 176-264V, 50/60Hz ÜBERLASTUNG: Überlasten Sie keine Wandsteckdosen, Verlängerungskabel oder Adapter. Anderenfalls besteht die Gefahr eines Brands oder elektrischen Schlags. FLÜSSIGKEITEN: Halten Sie Flüssigkeiten von der Set-Top-Box fern. REINIGUNG: Ziehen Sie die Set-Top-Box von der Steckdose ab, bevor Sie sie reinigen.
ANSCHLIESSEN DER SET-TOP BOX DSR 9500AT ANSCHLIESSEN DER SET-TOP BOX 1. AUFSTELLEN DES RECEIVERS Anschlüsse Die STB sollte an einem Ort mit guter Luftzirkulation aufgestellt werden. Stellen Sie sie nicht in einem vollkommen geschlossenen Schrank auf, in dem keine Luftzirkulation vorhanden ist. Dies kann zu Überhitzung führen. Der Aufstellungsort muss gegen direkte Sonneneinstrahlung, übermäßige Feuchtigkeit, raue äußere Behandlung oder Haustiere geschützt sein.
2. Smartcard-Steckplatz Der STB ist mit einem eingebauten Decoder für die CryptoWorks-Verschlüsselungstechnologie ausgestattet. H H i i n n w w e e i i s s : Smartcards werden nur von Dienstanbietern und bestimmten Fachgeschäften angeboten, nicht von SAMSUNG.
BESCHREIBUNG BESCHREIBUNG 7. EPG Mit dieser Taste (Electronic Program Guide) wird der Programmmanager für Fernbedienung Radio-und Fernsehprogramme angezeigt. 8. LAST Mit dieser Taste wird der zuletzt eingestellte Kanal ausgewählt. 9. TEXT(GRÜNE) Mit dieser Taste wird der Untertitelmodus ausgewählt. Diese Taste hat dieselbe Funktion wie die GRÜNE Schaltfläche im Menü. POWER TV/RADIO Wenn die Taste einmal gedrückt wird, werden Untertitel angezeigt.
GRUNDFUNKTIONEN GRUNDFUNKTIONEN 3. Auswählen eines Soundtracks 1. Bildschirmbanner Drücken Sie die gelbe Taste ( ), um die Bevor Sie Fernsehprogramme wiedergeben können, müssen Sie die Installation Soundtrack-Liste anzuzeigen. durchführen. Aus diesem Grund werden zu Anfang ausschließlich Menüs angezeigt. Drücken Sie um einen Soundtrack Sobald die Fernsehkanäle programmiert worden sind, wird das folgende Bild (Banner) auszuwählen.
Seite 10
GRUNDFUNKTIONEN GRUNDFUNKTIONEN 5.1 Dienstfavoriten 6. Programminformationen EPG - Programmmanager Electronic Program Guide Drücken Sie die grüne Taste ( ) auf der Mithilfe des Programmmanagers Electronic Program Guide Fernbedienung, um die Favoritenliste anzuzeigen. können Sie eine Programmliste für die Kanäle anzeigen. Drücken Sie die grüne Taste ( ), um zwischen H H i i n n w w e e i i s s...
GRUNDFUNKTIONEN BEDIENEN DES RECEIVERS 8. Teletext-OSD Hauptmenü Wenn das zurzeit ausgestrahlte Programm Nachdem Sie das Antennensystem und die DSR 9500A mit den entsprechenden Bildschirmvideotextdaten enthält, können Sie die grüne Anschlüssen installiert haben, gehen Sie wie folgt vor: Taste ( ) zweimal drücken, um die aktuelle Bildschirmvideotextliste anzuzeigen.
BEDIENEN DES RECEIVERS BEDIENEN DES RECEIVERS 1.1 LNB Einstellung 1.2.1 Benutzermodus Wählen Sie “Antriebsmodus” aus: In diesem Menü können Sie Satelliten- und Sie können die Bewegungsart des Positionierers LNB-Einstellungen für die Kanalsuche auswählen. auswählen: Kontinuierlich, Schritt oder Zeit. Darüber hinaus können Sie die Einstellungen für den 22-kHz-Ton ändern.
BEDIENEN DES RECEIVERS BEDIENEN DES RECEIVERS 1.3 Solarsat-Einstellung 1.5 Manuelles Scannen Dieses Menü gilt nur für die Solarsat-Antenne. Die Set-Top-Box verfügt über die Funktion Manuelles Wenn Sie dieses Menü öffnen, wird die Meldung Scannen, um neue Kanäle und schwache Signale “Dieses Menü...
BEDIENEN DES RECEIVERS BEDIENEN DES RECEIVERS 1.6 SMATV-Scannen 2. Kanalanordnung Falls mehrere Parteien die Antenne und den LNB-Konverter Das Menü Kanalanordnung umfasst sieben Funktionen: gemeinsam nutzen, suchen Sie den Dienst im Bereich 950 In diesem Menü können Sie Kanäle aus der Kanalliste MHz bis 2150 MHz.
BEDIENEN DES RECEIVERS BEDIENEN DES RECEIVERS 2.4 Delete All Channels <Alle Kanäle löschen> 2.7 Move & Edit Channel <Kanal verschieben und bearbeiten> Drücken Sie bei eingeblendetem Bestätigungsfenster die Wählen Sie über die Tasten ( / ) die Liste der Taste , um alle Kanäle zu löschen, und drücken Sie Fernseh- bzw.
BEDIENEN DES RECEIVERS BEDIENEN DES RECEIVERS 3. Jugendschutz-Sperre 3.2 PIN-Code ändern Wählen Sie die zweite Option PIN-Code ändern aus, Mit der Funktion Jugendschutz-Sperre können Sie wenn Sie den PIN-Code ändern möchten. mithilfe eines vierstelligen PIN-Codes (Personal Identification Number) Kanäle sperren und unerwünschte Anschließend wird das folgende Menü...
BEDIENEN DES RECEIVERS BEDIENEN DES RECEIVERS 4. System Setup 4.3 Media Setting <Medieneinstellungen> Sie können hier verschiedene gewünschte Mithilfe dieser Option können Sie die Werkseinstellungen Medieneinstellungen vornehmen. Setzen Sie den Cursor nach Ihren Anforderungen ändern. auf dieses Untermenü, und drücken Sie die Taste 4.1 Sprachauswahl Wählen Sie TV-System aus: Mögliche Einstellungen sind Mithilfe der Option Sprachauswahl können Sie die...
Falls keine Aktualisierung erforderlich ist, wird die Meldung Berechtigungen erhalten. “Keine Software-Aktualisierung notwendig.” angezeigt. Falls bekannt wird, dass für Samsung-Software ein Transponder gewechselt wird, wählen Subscription (Abonnement) Sie über die Taste den erweiterten Benutzermodus aus. Stellen Sie dann die exakten Zeigt die Gültigkeitsdauer der einzelnen Dienste an.
FEHLERSUCHE TECHNISCHE DATEN Stromversorgung Problem Mögliche Ursache Problemlösung Typ : SMPS Die LEDs der Frontblende Das Netzkabel ist nicht Schließen Sie das Netzkabel ordnungsgemäß leuchten nicht. Es liegt keine ordnungsgemäß angeschlossen. Eingangsspannung : AC 176-264V, 50/60Hz Spannung an. Sicherungswerte : 250 V/T2 A Auf dem Bildschirm wird kein Der Receiver befindet sich im...
Seite 20
TECHNISCHE DATEN AV-Ausgänge Scart-Buchse TV : VIDEO (CVBS, RGB) , AUDIO R und L Scart-Buchse VCR : VIDEO (CVBS) , AUDIO R und L SPDIF : Digitaler Audioausgang Integriertes Entschlüsselungssystem CrytoWorks-CAS-System : Schnittstelle und Entschlüsselung D-32 D-33...
Seite 22
DSR 9400T Instructions for use REV. 1.1 DIGITAL SATELLITE RECEIVER...
SAFETY INSTRUCTIONS This STB has been manufactured to satisfy international safety standards. Please read the following recommended safety precautions carefully. MAINS SUPPLY AC 176-264V, 50/60Hz OVERLOADING Do not overload wall outlets, extension cords or adapters as this can result in fire or electrical shock. LIQUIDS Keep liquids away from the STB.
CONNECTING YOUR "STB" CONNECTING YOUR “STB” 1. LOCATION OF THE RECEIVER Connecting Figure Your STB should be placed under proper ventilation. Don’t put in completely enclosed cabinet that will restrict the flow of air, resulting in overheating. The location should be safeguarded from direct sunlight, excess moisture, rough handling or household pets.
2. Smart Card Slot The STB is equipped with a built in decoder for the CryptoWorks encryption. N N o o t t e e : Smart cards are only distributed by service Providers and special distributors, not by SAMSUNG. GB-6 GB-7...
DESCRIPTION DESCRIPTION 6. FAV Use the key to switch between favorite lists. Remote Control Unit 7. EPG Electronic Program Guide button displays the TV/Radio Program guide. 8. LAST This key is for calling up directly whatever channel you were POWER TV/RADIO watching from the list.
BASIC FUNCTIONS BASIC FUNCTIONS 3. Select Soundtrack 1. Display Screen Press YELLOW ( ) key to see Before you can view the television program, you must perform the installation. the soundtrack list. Therefore you will see only menu images at first. Press key to select one.
BASIC FUNCTIONS BASIC FUNCTIONS 5.1 Service Favorites 6. Program Information Press the GREEN ( ) key on the control unit to select EPG-Electronic Program Guide the Favorites list. The electronic program guide gives you imformation for the channels. Press the GREEN ( ) key to switch between favorite list and channel list.
BASIC FUNCTIONS OPERATING THE RECEIVER 8. Teletext OSD Main Menu When the current broadcasting program provides After installing your antenna system and STB with appropriate connectors. Teletext OSD, press the GREEN ( ) key twice Plug in the AC main power and switch on the receiver. to see the current Teletext OSD list.
OPERATING THE RECEIVER OPERATING THE RECEIVER 1.1 LNB Setting 1.2.1 User Mode Select Driving Mode: You can select the satellite and LNB setting conditions You have an option to choose the positioner’s to execute channel search and you can alter the settings movement type: Continuous, Step or Time.
OPERATING THE RECEIVER OPERATING THE RECEIVER 1.3 Solarsat Setting 1.5 Manual Scanning This menu is only for the Solarsat antenna. To tune-in new channels and weak signals, When you press this menu, you will get this message, the STB has been provided with “This menu is only for the Solarsat antenna.
OPERATING THE RECEIVER OPERATING THE RECEIVER 1.6 SMATV Scanning 2. Channel Organising In case that several generations use Antenna and LNB The “Channel Organising” menu has seven functions: in common, search the service the from 950 to 2150MHz. This menu is for removing some channels from channel list which are related wth designated Satellite or Select Searching Type “Automatic”...
OPERATING THE RECEIVER OPERATING THE RECEIVER 2.4 Delete All Channel 2.7 Move & Edit Channel At the request window, press key to delete Select the TV/RADIO list with keys. all channels and press MENU / EXIT to exit. Select the TV/RADIO list with or Pg-/Pg+ keys.
OPERATING THE RECEIVER OPERATING THE RECEIVER 3. Parental Lock 3.2 Change PIN Code To change the PIN Code, select the second option “Change PIN Code”. This “Parental Lock” feature sets viewing restrictions and prevents unauthorized access to your STB This will take you to the following menu: through the PIN (Personal Identification Number), In this option, you need to enter the current PIN which is a 4 digit number.
OPERATING THE RECEIVER OPERATING THE RECEIVER 4. System Setup 4.3 Media Settings You can set the various media settings you want. This option enables you to change the factory Place the cursor on this sub menu and press preset system settings as per your requirements. Press the keys to move the sub items and press the...
“You don’t need to update software!” will be displayed. Pay Per View(PPV) If you get information that a Transponder is changed to different one for Samsung software, If you purchased events in advance, the entitlements of PPV events will be displayed.
TROUBLESHOOTING TECHNICAL SPECIFICATIONS Power supply Problem Possible cause Solution of the problem Type : SMPS No display LED on Power cord Power cord plug in correctly Input voltage : AC 176-264V, 50/60 Hz the front panel; not plugged in correctly Fuse rating : 250 V/T2 A No power supply...
Seite 39
TECHNICAL SPECIFICATIONS A/V output TV SCART : VIDEO (CVBS, RGB), AUDIO R&L VCR SCART : VIDEO (CVBS), AUDIO R&L SPDIF : Digital Audio Output Embedded descrambler Embedded CryptoWorks : Interface & descramble GB-32 GB-33...
