Seite 1

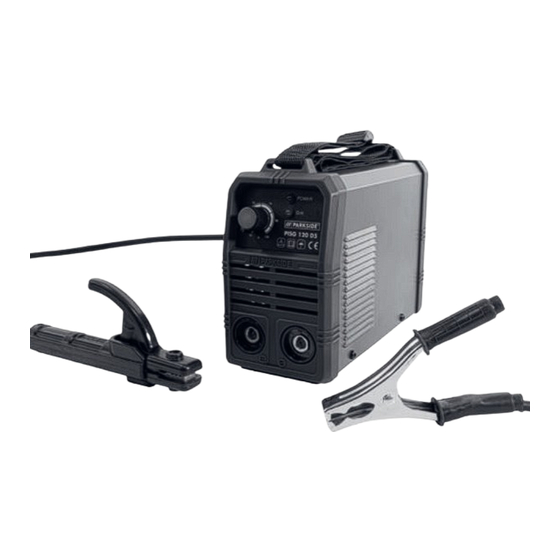

INVERTER-SCHWEIßGERÄT PISG 120 D5 INVERTER-SCHWEIßGERÄT Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung IAN 409155_2207...
Seite 2
Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. DE / AT / CH Montage-, Bedienungs- und Sicherheitshinweise Seite...
Seite 5
Tabelle der verwendeten Piktogramme ..............Seite Einleitung ........................Seite Bestimmungsgemäße Verwendung ................Seite Lieferumfang ......................Seite Teilebeschreibung ......................Seite Technische Daten .......................Seite Sicherheitshinweise ....................Seite Vor Inbetriebnahme ....................Seite Schweißschirm montieren ...................Seite Inbetriebnahme ......................Seite Schweißen ........................Seite Wartung und Reinigung ..................Seite Umwelthinweise und Entsorgungsangaben ............Seite EU-Konformitätserklärung ..................Seite Hinweise zu Garantie und Serviceabwicklung .............Seite Garantiebedingungen ....................Seite Garantiezeit und gesetzliche Mängelansprüche .............Seite Garantieumfang ......................Seite...
Seite 6
Größter Schweißzeit- Bemessungswert im fortlaufenden Modus t ON (max) Inverter-Schweißgerät PISG 120 D5 z Einleitung Herzlichen Glückwunsch! Sie haben sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die Sicherheitshinweise. Die Inbetriebnahme dieses Produktes darf nur durch unterwiesene Personen erfolgen.
Seite 7
1 Tragegurt 1 Bedienungsanleitung 5 Schweißelektroden (2 x 1,6 mm; 2 x 2,0; 1 x 2,5) z Teilebeschreibung Tragegurt Schweißschirm Kontrolllampe für Überhitzung Griff Drehknopf EIN- / AUS-Schalter Masseklemme Netzkabel Elektrodenhalter Schutzglas Kombidrahtbürste mit Schlackehammer Schweißelektroden z Technische Daten Netzanschluss: 230 V ~ 50 Hz (Wechselstrom) Max.
Seite 8
fizierten Elektro-Fachkräften durchführen. Verwenden Sie nur die im Lieferumfang enthaltenen Schweißleitungen. Das Gerät sollte während des Betriebes nicht direkt an der Wand stehen, nicht abgedeckt oder zwischen andere Geräte einge- klemmt werden, damit immer genügend Luft durch die Lüftungs- schlitze aufgenommen werden kann.
Seite 9
Beachten Sie: Die Strahlung des Lichtbogens kann die Augen schädigen und Ver- brennungen auf der Haut hervorrufen. Das Lichtbogenschweißen erzeugt Funken und Tropfen von ge- schmolzenem Metall, das geschweißte Werkstück beginnt zu glü- hen und bleibt relativ lange sehr heiß. Berühren Sie das Werkstück deshalb nicht mit bloßen Händen.
Seite 10
gen (Wärme und UV-Strahlung) sowie vor glühendem Metall und Schlagspritzern. Festes, isolierendes Schuhwerk tragen. Die Schuhe sollen auch bei Nässe isolieren. Halbschuhe sind nicht geeignet, da herabfallen- de, glühende Metalltropfen Verbrennungen verursachen können. Geeignete Schutzkleidung tragen, keine synthetischen Kleidungs- ...
Seite 11
Andernfalls könnte es dazu kommen, dass das Schutzleitersystem des Raumes, in dem Sie schweißen, beschädigt wird. Verwenden Sie das Schweißgerät nicht im Regen. Verwenden Sie das Schweißgerät nicht in feuchter Umgebung. Stellen Sie das Schweißgerät nur auf einen ebenen Platz. ...
Seite 12
z Schweißschirmspezifische Sicherheitshinweise Überzeugen Sie sich mit Hilfe einer hellen Lichtquelle (z. B. Feuer- zeug) immer vor Beginn der Schweißarbeiten von der ordnungsge- mäßen Funktion des Schweißschirmes. Durch Schweißspritzer kann die Schutzscheibe beschädigt werden. Tauschen Sie beschädigte oder zerkratzte Schutzscheiben sofort aus.
Seite 13
gen aus Leder oder anderen isolierenden Stoffen zu tragen, um den Körper gegen Erde zu isolieren. Die Schweißstromquelle muss sich außerhalb des Arbeitsbereiches bzw. der elektrisch leitfähigen Flä- chen und außerhalb der Reichweite des Schweißers befinden. Zusätzlicher Schutz gegen einen Schlag durch Netzstrom im Fehlerfall kann durch Verwendung eines Fehlerstrom-Schutzschalters vorgesehen sein, der bei einem Ableitstrom von nicht mehr als 30 mA betrieben wird und alle netzbetriebenen Einrichtungen in der Nähe versorgt.
Seite 14
z Verwendung von Schulterschlingen Es darf nicht geschweißt werden, wenn die Schweißstromquelle ge- tragen wird, z.B. mit einer Schulterschlinge. Damit soll verhindert werden: Das Risiko, das Gleichgewicht zu verlieren, wenn angeschlossene Leitungen oder Schläuche gezogen werden Die erhöhte Gefährdung eines elektrischen Schlages, da der ...
Seite 15
z EMV-Geräteklassifizierung Gemäß der Norm IEC 60974- 10 handelt es sich hier um ein Schweißgerät mit der elektromagnetischen Verträglichkeit der Klasse A. Geräte der Klasse A sind Geräte, die sich für den Gebrauch in allen anderen Bereichen außer dem Wohnbereich und solchen Be- reichen eignen, die direkt an ein Niederspannungs-Versorgungsnetz angeschlossen sind, das (auch) Wohngebäude versorgt.
Seite 16
z Vor Inbetriebnahme Entnehmen Sie das Gerät und das Zubehör aus der Verpackung und überprüfen Sie diese auf Schäden (z. B. Transportschäden). Befestigen Sie den Tragegurt am Gerät (siehe Abb. C1 – C4). Schließen Sie den Elektrodenhalter und die Masseklemme am Schweißgerät an.
Seite 17
direkten Kontakt gebracht werden. ACHTUNG: Beim Schweißen mit Elektroden (MMA - manual metal arc welding - Elektroden- schweißen), muss der Elektrodenhalter und die Masseklemme entsprechend den Angaben der Elektroden an Plus (+) bzw. Minus (-) angeschlossen werden. Halten Sie den Schweißschirm vor das Gesicht und beginnen Sie mit dem Schweißvorgang.
Seite 18
Stechendes Schweißen Schleppendes Schweißen Einbrand kleiner größer Schweißnahtbreite größer kleiner Schweißraupe flacher höher Schweißnahtfehler größer kleiner HINWEIS: Welche Art des Schweißens geeigneter ist, entscheiden Sie selbst, nachdem Sie ein Probestück geschweißt haben. HINWEIS: Nach vollständiger Abnutzung der Elektrode muss diese ausgetauscht werden. z Wartung und Reinigung HINWEIS: Das Schweißgerät muss für eine einwandfreie Funktion sowie für die Einhaltung der Sicherheitsanforderungen regelmäßig gewartet und überholt werden.
Seite 19
Verantwortung, dass das Produkt Inverter-Schweißgerät 409155 _2207 IAN: 2576 Art. - Nr.: Herstellungsjahr: 2023/18 PISG 120 D5 Modell: den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien EU-Richtlinie Elektromagnetische Verträglichkeit: 2014/30/EU Niederspannungsrichtlinie: 2014/35/EU RoHS-Richtlinie: 2011/65/EU + 2015/863/EU und deren Änderungen festgelegt sind.
Seite 20
EN 60974-6:2016 EN 60974-10:2014/A1:2015 St. Ingbert, 01.10.2022 Dr. Christian Weyler - Qualitätssicherung - z Hinweise zu Garantie und Serviceabwicklung Garantie der Creative Marketing & Consulting GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kauf- datum.
Seite 21
z Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinwei- sen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite.
Seite 22
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die oben benannte Servicestelle. Adresse: C. M. C. GmbH Katharina - Loth - Str. 15 DE - 66386 St. Ingbert DEUTSCHLAND Bestellung von Ersatzteilen: www.ersatzteile.cmc-creative.de DE/AT/CH...
Seite 25
C.M.C. GmbH Katharina-Loth-Str. 15 DE-66386 St. Ingbert GERMANY Stand der Informationen: 10/2022 Ident.-No.: PISG120D5102022-1 IAN 409155_2207...
