Inhaltszusammenfassung für Gardena smartsystem smart Irrigation Control
Seite 1

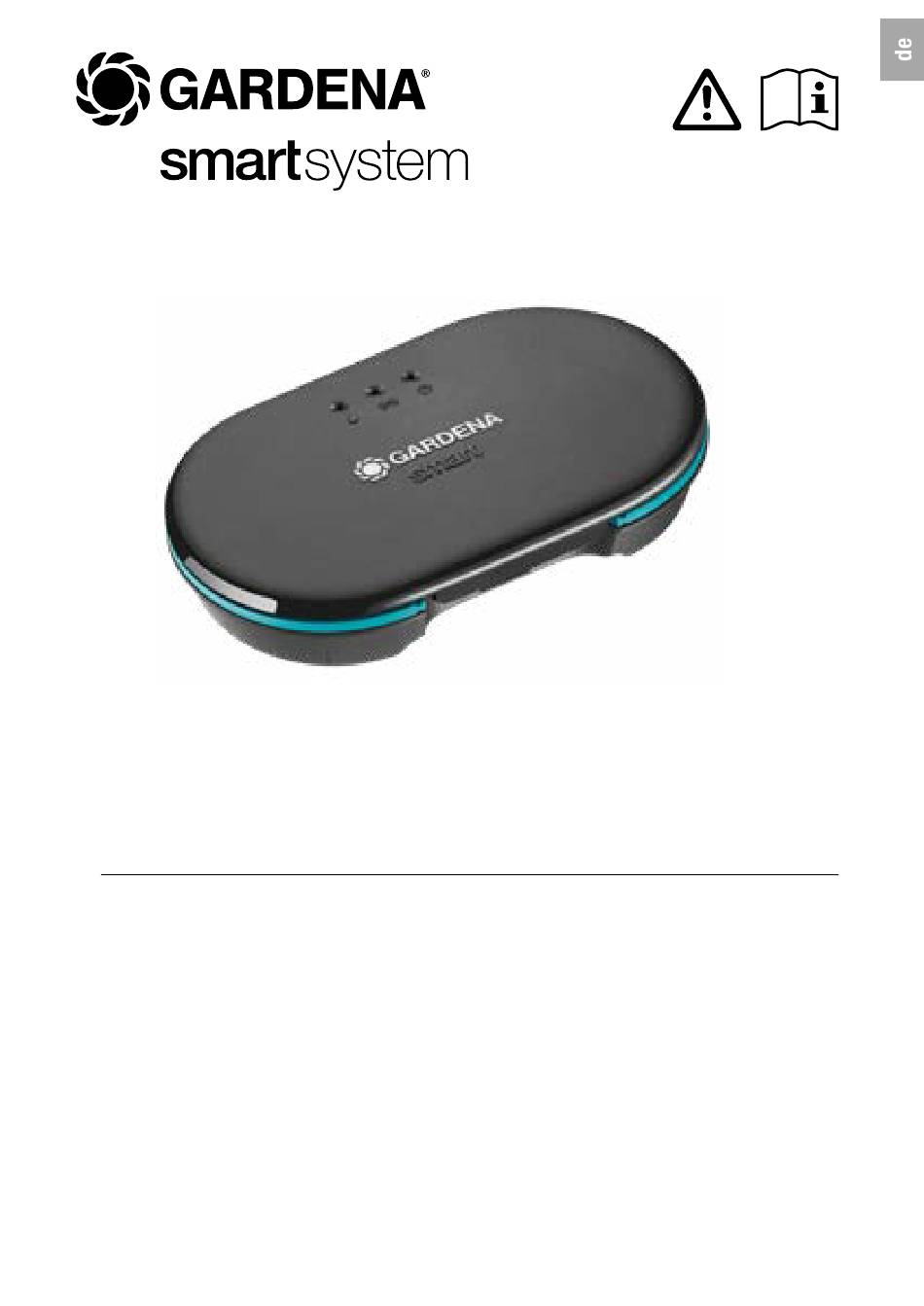

Art. 19035 Betriebsanleitung smart Irrigation Control Bewässerungssteuerung...
Seite 2

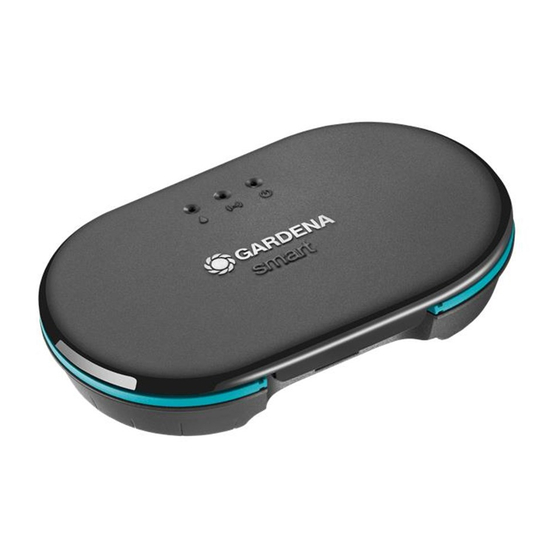

Bewässerung während des Urlaubs eingesetzt werden. Sie ist nicht für den Einsatz in einem Bewässerungssystem im Innenbereich bestimmt. Die GARDENA smart Irrigation Control Bewässerungssteuerung ist Teil eines Bewässerungs systems und ist nur zusammen mit dem GARDENA smart Gateway programmierbar. Die GARDENA smart Irrigation Control Bewässerungssteuerung wird über die GARDENA smart App konfiguriert und steuert die Bewässerung.
Seite 3
1 . SICHERHEITSHINWEISE Prüfen Sie das Netzkabel vor verbrauch pro Kanal darf 500 mA Gebrauch auf Beschädigungen. nicht übersteigen (ein GARDENA Bewässerungsventil Art. 1278 benö Das Produkt darf nur zur Steuerung GEFAHR! tigt 150 mA). von handelsüblichen 24 V (AC) Ven...
Seite 4
Das GARDENA Verbindungs kabel Art. 1280 hat einen Leitungsquerschnitt von 0,5 mm² und ist 15 m lang. Mit diesem Kabel können bis zu 6 Ventile verbunden werden. Das Verbin dungskabel kann über die GARDENA Klemme Art. 1282 wasserdicht ver bunden werden. 1. Nehmen Sie die Abdeckung...
Seite 5
3 . INSTALLATION 3.1 Kabelzugentlastung abnehmen: S/N: 00000000 36 VDC VALVES MASTER + – 5 6 C C M S/N: 00000000 RESET 5s 36 VDC VALVES MASTER + – 5 6 C C M RESET 5s 120 mm 2. Markieren Sie die Positionen der Bohrungen. Halten Sie dazu die Bewässerungs steuerung waagrecht an die Wand und markieren Sie 2 Löcher im Abstand von 120 mm.
Seite 6
3.2 Anschluss-Übersicht: 3.3 Ventile an die Ventilbox anschließen: Stellen Sie sicher, dass die Klemmleiste korrekt in die Ventilbox eingebaut wurde. S/N: 00000000 36 VDC VALVES MASTER + – 5 6 C C M PUMP CONTROL 36 VDC POWER RESET 5s SUPPLY 1 2 3 4 5 6 C C C C 1 2 3 4 5 6 C C C C...
Seite 7
" § 1 2 3 4 5 6 C C C C 1 2 3 4 5 6 C C C C 2. Verbinden Sie ein Kabel des Ventils V1 mit der SignalAnschlussklemme 1 5. Verbinden Sie das andere Kabel des Ventils V1 mit der SignalAnschluss klemme C der Ventilbox.
Seite 8
3.4 Ventilbox mit der Bewässerungssteuerung verbinden: Tipp: Drücken Sie die SignalAnschlussklemme mit dem Zeigefinger, einem Schraubendreher oder Kugelschreiber nieder, um die Kabel anzuschließen. Mit dem GARDENA Verbindungskabel Art. 1280 können bis zu 6 Ventile mit der Bewässerungssteuerung verbunden werden. S/N: 00000000...
Seite 9
3.5 Masterventil anschließen: 3.6 Netzteil anschließen: Masterkanal: ACHTUNG Der Masterkanal M wird aktiviert, sobald eines der Ventile aktiviert wird. Sachbeschädigung! Sie können ein zentrales Ventil als Masterventil den übrigen Ventilen vorschalten. Zerstörung der Bewässerungssteuerung, wenn das Netzteil an anderen Anschlussklemmen als den 36 V DC Anschlussklemmen angeschlossen wird.
Seite 10
3.7 Abdeckung schließen: S/N: 00000000 36 VDC VALVES MASTER + – S/N: 00000000 36 VDC VALVES MASTER 5 6 C C M + – 36 VDC POWER RESET 5s SUPPLY RESET 5s 1 2 3 4 5 6 C C C C 1 2 3 4 5 6 C C C C 1.
Seite 11
GARDENA smart App bedienen: 4.1 LED-Anzeigen: Mit der GARDENA smart App steuern Sie alle GARDENA smart system Produkte, von überall und zu jeder Zeit. Die kostenlose GARDENA smart App ist im App Store (Apple) oder bei Google Play verfügbar.
Seite 12
• bei Ventilbox V3 die Entwässerungskappe öffnen und die Zuleitung entleeren. Sofern die Leitungen abgehend von der Ventilbox V3 über ein Entwässerungsventil (z. B. in den GARDENA Versenkregnern), das nicht höher als das Bewässerungsventil angebracht ist, entleert wird, können die Bewässerungsventile in der Ventilbox montiert bleiben.
Seite 13
Reparaturen dürfen nur von den GARDENA ServiceCentern sowie von Fachhändlern durchgeführt werden, die von GARDENA autorisiert sind. Bewässerungsplan v Starten Sie das Programm gestrichen. neu. v Bitte wenden Sie sich bei anderen Störungen an das GARDENA ServiceCenter. Masterkanalfehler. v Prüfen Sie den Master kanal. Bewässerungsdauer zu v Erhöhen Sie die Bewässe...
Seite 14
BereitschaftsLeistung (ca.) < 0,1 Ausgangsspannung V (DC) Max. Ausgangsstrom 1000 EU- / UKCA-Konformitätserklärung: Hiermit erklärt die GARDENA Manufacturing GmbH, dass der Funkanlagentyp (Art. 19035) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU / UKCAKonformitätserklärung ist unter folgender Internetadresse verfügbar: www.gardena.com...
Seite 15
Anschrift Husqvarna Austria GmbH Zentralen Reparaturservice Industriezeile 36 4010 Linz – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage Schweiz • Einfache und kostengünstige Rücksendung an GARDENA Telefon (+41) (0 ) 62 887 37 90 – Rücksendeportal unter EMail info@gardena.ch www.gardena.com/de/service/reparaturservice Kontakt https://www.gardena.com/chde/service/beratung/kontakt/...
Seite 16
11. ENTSORGUNG ein Altgerät zurückgegeben wird. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmit 11.1 Entsorgung der Bewässerungssteuerung: teln, wenn die Lager und Versandflächen für Elektro und Elektronikgeräte (gemäß Richtlinie 2012/19/EU / S.I. 2013 No. 3113) min destens 400 m² betragen oder die gesamten Lager und Versandflächen mindestens 800 m²...
