19
Frischluftzufuhr
In einem gut isolierten Haus muss die für die Verbrennung ver- brau-
chte Luft ersetzt werden. Dies gilt vor allem für Häuser mit mechani-
scher Belüftung. Der Austausch der Luft kann auf verschiedene Weise
erfolgen. Das Wichtigste ist, dass die Luft dem Raum zugeführt wird,
in dem der Kaminofen aufgestellt ist. Die Außenwandkassette muss
so dicht am Kaminofen wie möglich angebracht werden und muss
verschließbar sein, wenn der Kaminofen nicht benutzt wird.
Beim Anschluss die frischluftzufuhr müssen die nationalen und ört-
lichen Bauvorschriften beachtet werden.
Externes Verbrennungsluftsystem / raumluftu-
nabhängigen Betrieb
Wenn Sie in einem gut isolierten Neubau wohnen, sollten Sie
das externes Verbrennungsluftsystem des Kaminofens benutzen.
Schließen Sie die externe Luftversorgung mit einem Belüftungsrohr
durch die Wand bzw. den Boden an.
Die Luftleitung für den raumluftunabhängigen Betrieb muss aus
nicht-brennbaren Rohren mit einem Durchmesser von Ø 100 mm
bestehen. Die Rohre müssen dicht und temperaturbeständig sein
(z.B. Lindab-Rohre).
Die Leitung darf nicht länger als 4 m sein und darf max. 3 Biegungen
von 90 o aufweisen bitte darauf achten, dass das System so gestal-
tet werden muss, dass eine Reinigung und Überprüfung vom
Schornsteinfeger möglich ist. Wir empfehlen außerdem den Einbau
einer Absperrklappe in der Nähe vom Ofen sowie die Montage
eines geeigneten Windschutzes, wenn die Leitung ins Freie führt.
Darüber hinaus sollten Verbrennungsluftleitungen fachgerecht
gegen Kondenswasser isoliert werden. Eventuelle Lüftungsanlagen
im Aufstellraum sollten auf max. 4 Pa Unterdruck eingestellt werden.
Wir empfehlen, dass der Anschluss von einem autorisierten
Fachmann ausgeführt wird. Es ist sehr wichtig, dass der raumluftu-
nabhängige Anschluss ganz dicht installiert wird, und dass nur hit-
zebeständige Materialien verwendet werden!
Bei einem dichten Anschluss der Zuluftleitung und der Rauchrohre
entspricht der Scan 64 dem Typ FC41x (für LAS-System) und FC51x.
Wenn eine Absperrklappe im Frischluftrohr montiert ist, muss diese
während der Feuerung offen sein. Die Klappe kann wieder geschlos-
sen werden, wenn der Ofen abgekühlt ist.
Scan 64 ist nach zulassungsgrundsätze für die Prüfung und
Beurteilung von raumluftunabhäsngigen Feuerstätten für
feste Brennstoffe geprüft.
M O N TA G E
Scan 64
NAVN:
MATERIALE:
DIMENSION:
C:\Working Folder\Designs\Scan 64\90064051.idw
STI:

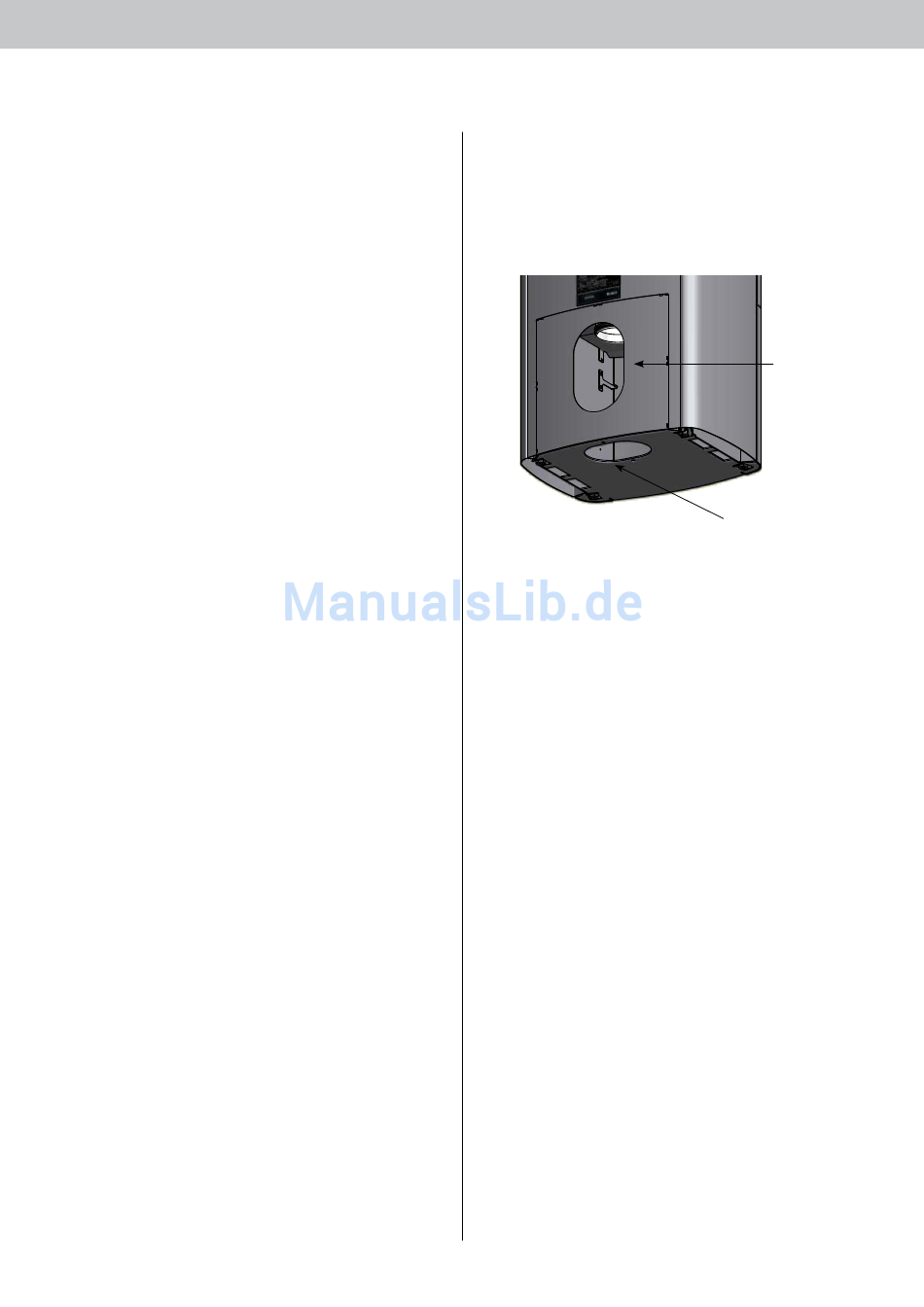

Die Abdeckplatte auf der Rückseite des Kaminofens bzw. die
Abdeckplatte unten am Holzlagerfach abnehmen, siehe Seite 15.
Die Außenluft am Anschlussstück unter der Verbrennungskammer
anschließen.
Frisklufttilførsel
EMNE:
AREAL:
Externe
Luftversorgung
durch die Wand
Externe Luftversorgung
durch den Boden
N/A
VÆGT:
DATO:
N/A
Krog Iversen
DK-5492 Viss
TG
29-08-1
