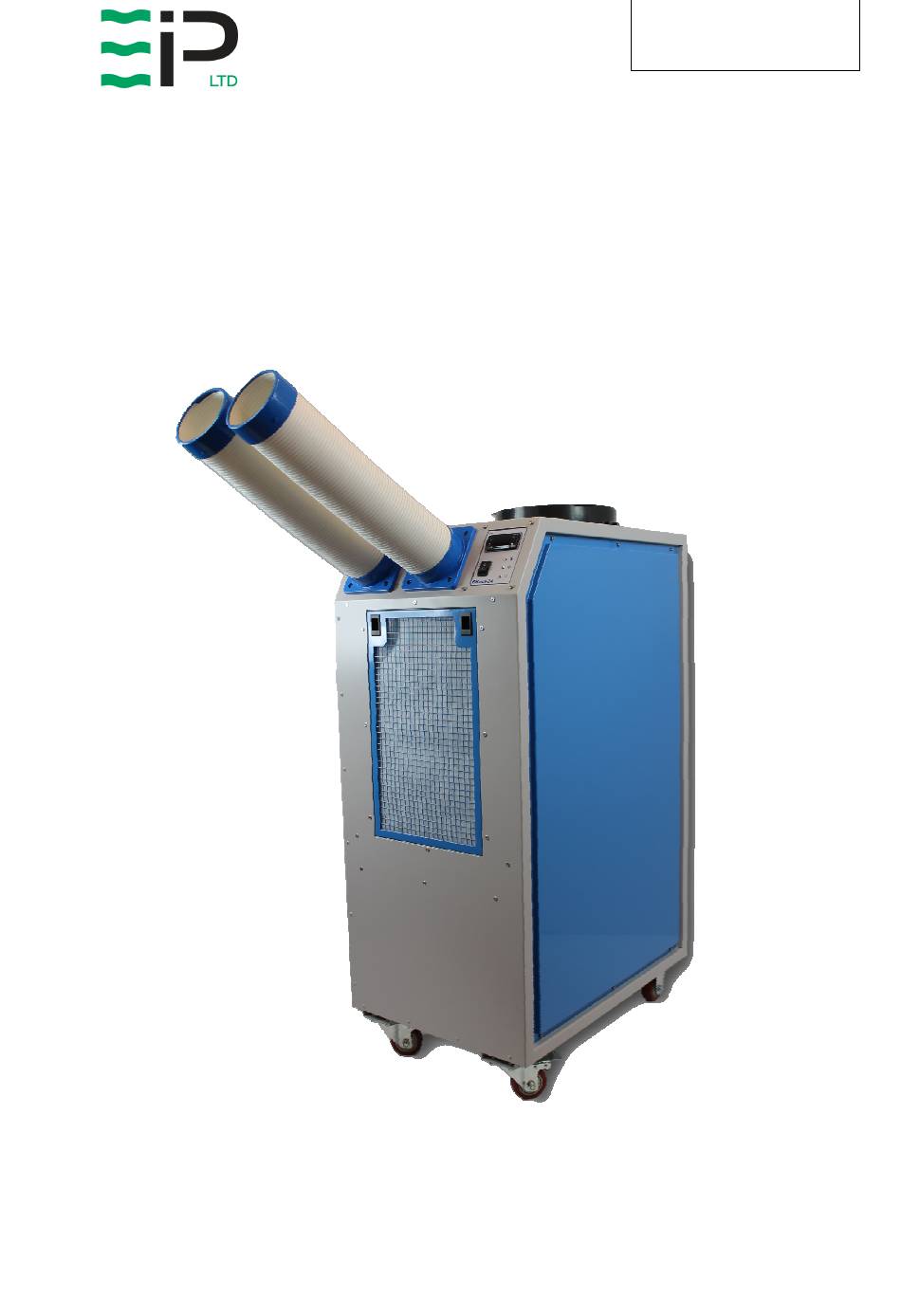

- Seite 1 Zeichnungsnr.: - TPC488 Ausgabe: Datum: - 14/06/18 BKool24 MOBILES KLIMAGERÄT BEDIENUNGSANLEITUNG www.eip-ltd.de...
- Seite 2 Zeichnungsnr.: - TPC488 Ausgabe: Datum: - 14/06/18 EINLEITUNG Wärme ist eine Form von Energie, Kühlung ist ein Mittel, um die Wärme von einem Objekt auf ein anderes zu übertragen. Bei der Klimatisierung wird dem Innenraum sensible Wärme entzogen und durch kühlere Luft ersetzt und die abgeführte warme Luft wird außerhalb des zu klimatisierenden Raumes abgeführt.
- Seite 3 Zeichnungsnr.: - TPC488 Ausgabe: Datum: - 14/06/18 Vorkehrungen für die Entwässerung der Kondensatpumpe • Exterieur Epoxid-Pulverbeschichtung • Große, langlebige Rollen für leichte Manövrierbarkeit • Statusanzeigen • Digitaler Thermostat-Regler • Hoch- und Niederdruckabschaltung •...
- Seite 4 Zeichnungsnr.: - TPC488 Ausgabe: Datum: - 14/06/18 SPEZEFIKATIONEN : 102972GB-GB ODELL : 24000 BTU (@27° C / 60% RH) ÜHLLEISTUNG : 1280mm ÖHE : 500mm REITE : 740mm IEFE : 103 kg EWICHT : 950 M ERDAMPFERLUFTSTROM ERDAMPFERAUSTRITTS 2 X 100mm DURCHMESSER : 1900 M ONDENSATORLUFTSTROM...
- Seite 5 Zeichnungsnr.: - TPC488 Ausgabe: Datum: - 14/06/18 INSTALLATION POSITIONIERUNG: Stellen Sie das Gerät möglichst in der Mitte des zu konditionierenden Raumes auf. Wenn jedoch ein bestimmter Bereich gekühlt werden muss, platzieren Sie das Gerät und die Kühlluftauslässe über diesen Bereichen. HINWEIS: Alle Lufteinlässe und alle Luftauslässe müssen einen freien Raum um sich herum haben und dürfen nicht behindert werden.
- Seite 6 Zeichnungsnr.: - TPC488 Ausgabe: Datum: - 14/06/18 BETRIEB Die folgenden Vorgehensweisen sollten beachten werden, um den BKool16 richtig zu bedienen: 1. Prüfen Sie nach dem Auspacken alle äußeren Merkmale, um einen beschädigungsfreien Versand zu bestätigen. Melden Sie alle Mängel und Schäden sofort. Schließen Sie das Netzkabel an eine geerdete 13-A-Steckdose an.
- Seite 7 Zeichnungsnr.: - TPC488 Ausgabe: Datum: - 14/06/18 G. Wenn auf dem Verdampferregister Frost auftritt, wird das Gerät periodisch abgetaut. Wenn Verdichter Verflüssigerlüfter beim Abtauen stehen bleiben, wird der Verdampferlüfter fortgesetzt und die Abtauleuchte leuchtet auf. Nach dem Abtauen kehrt das Gerät in den Normalbetrieb zurück.
- Seite 8 Zeichnungsnr.: - TPC488 Ausgabe: Datum: - 14/06/18 E. Wenn das Gerät nicht wieder anläuft, schalten Sie das Gerät aus, trennen Sie es von der Stromversorgung und setzen Sie den im Gerät befindlichen Hochdruckschalter manuell zurück. Gerät neu starten und auf Normalbetrieb prüfen. F.
- Seite 9 Zeichnungsnr.: - TPC488 Ausgabe: Datum: - 14/06/18 ROUTINE DIENST WARNUNG: VERGEWISSERN SIE SICH, DASS DAS NETZKABEL ZUR MASCHINE ABGEZOGEN IST, BEVOR SIE EINE ROUTINEWARTUNG DURCHFÜHREN. DIE WARTUNG UND REPARATUR DIESES GERÄTES DARF NUR VON EINER ENTSPRECHEND QUALIFIZIERTEN PERSON DURCHGEFÜHRT WERDEN. Um die volle Leistungsfähigkeit das Gerät zu gewährleisten, sollten die Wartungsarbeiten wie folgt durchgeführt werden: 1.
- Seite 10 Zeichnungsnr.: - TPC488 Ausgabe: Datum: - 14/06/18 REPARATUR Sollte ein elektrisches Bauteil ausfallen, wenden Sie sich bitte an die Ebac Niederlassung, um das richtige Ersatzteil zu erhalten. Wenn Kältemittelgas aus der Maschine verloren geht, ist es notwendig, einen Kältetechniker zu beauftragen, um den Fehler zu beheben.
- Seite 11 Zeichnungsnr.: - TPC488 Ausgabe: Datum: - 14/06/18 Verdichteranschlüssen und dem Gehäuse des Verdichters besteht.
- Seite 12 Zeichnungsnr.: - TPC488 Ausgabe: Datum: - 14/06/18 FEHLERBEHEBUNG FEHLER URSACHE LÖSUNG 1. Keine Leistung zum 1. Überprüfen Sie die Gerät außer Betrieb Gerät Stromversorgung vom Netzteil 1. Lüftermotor austauschen 1. Lüftermotor ausgebrannt 2. Siehe Routinedienst 2. Verschmutzte Wenig oder kein Abschnitt Kühlschlangen / Filter Luftstrom...
- Seite 13 Zeichnungsnr.: - TPC488 Ausgabe: Datum: - 14/06/18 BKool24 ERSATZTEILLISTE UMMER BESCHREIBUNG ARTIKELNUMMER MENGE Abtauzeitschaltuhr Verdampferspule 2097227 Kondensatorsoule 2097228 Verdampferlüfter 3040501 Verflüssigerlüfter 3040329 Kompressor 3944941 Kapillarrohr 3014252 2 x 4ft Filtertrockner 3020957 Niederdruck stat 3021155 Hochdruck stat 3021153 Frostat 3031516 Relais...
- Seite 14 Zeichnungsnr.: - TPC488 Ausgabe: Datum: - 14/06/18 WARNUNGEN Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit körperlichen oder geistigen Einschränkungen benutzt werden, sofern Sie dabei von einem erfahrenen Nutzer angeleitet werden, ihnen die Anwendung erklärt wurde und ihnen die Risiken klar sind.
- Seite 15 Zeichnungsnr.: - TPC488 Ausgabe: Datum: - 14/06/18...
- Seite 16 Virginia, 23606-2575 D-13599, Berlin DL14 9AD Germany Tel: +44 (0) 1388 664400 Tel: +01 757 873 6800 Tel: +49 3043 557241 Fax: +44 (0) 1388 662590 Fax: +01 757 873 3632 Fax: +49 3043 557240 www.eipl.co.uk www.ebacusa.com www.eip-ltd.de sales@eipl.co.uk sales@ebacusa.com sales@eip-ltd.de...
