Inhaltszusammenfassung für Datalogic Touch 65/90

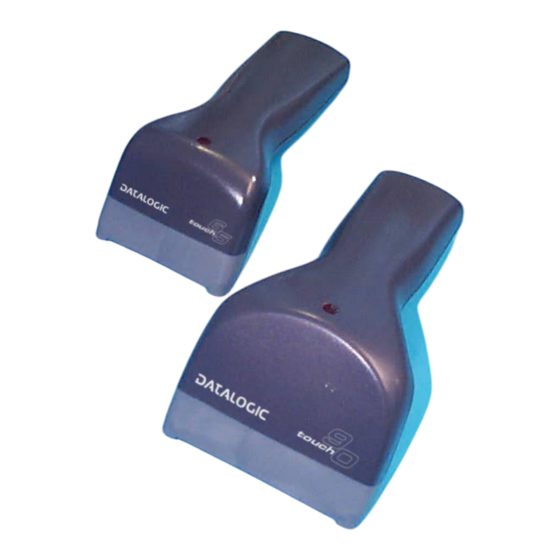

- Seite 1 Touch™ 65/90 CONTACT READERS KURZANLEITUNG 10/04/2006...
- Seite 2 BETRIEB DER SCANNERSERIE TOUCH™ scanning line trigger button Die Touch™ Lesegeräte lesen Strichcodes automatisch und in Berührung. Alle Geräte sind mit einem Knopf versehen, der gedrückt werden muß, um die Strichcodes zu lesen. Nachdem die Schnittstelle konfiguriert wird, kann die Parameter "software trigger"...
- Seite 3 IBM USB POS LESESTIFTSCHNITTSTELLE...
- Seite 4 TASTATUR EINSCHLEIFUNG AUSTECKEN DES ANSCHLUSSKABELS...
- Seite 5 Dateien Treiber USB-Device Installationssoftware installiert werden, diese kann von der WEB - Seite http://www.datalogic.com geladen werden. Der Lesepistole ist nun Betriebsbereit. Erstinbetriebnahme Anschluss des Touch™ an den Host Treiber laden (wenn gefordert) Lesen des USB – Schnittstellen Codes...
- Seite 6 USB-KBD Ì$+UA03$-:Î USB-KBD-ALT-MODE Ì$+UA04$-@Î USB-KBD-APPLE Ì$+UA05$-FÎ USB-COM* Ì$+UA02$-4Î USB-IBM-Table Top Ì$+UA00$-(Î USB-IBM-Hand Held Ì$+UA01$-.Î Wenn die Einstellung „USB-COM“ gewählt wird, müssen die relevanten Dateien und Treiber von der USB-Device Installationssoftware installiert werden, diese kann von der WEB – Seite http://www.datalogic.com.
- Seite 7 USB TASTATURNATIONALITÄT Für den Betrieb mit einer USB-KBD-Schnittstelle lesen Sie einen der folgenden Codes, um die Tastaturnationalität einzustellen. Belge Ì$+FJ7$-8Î Deutsch Ì$+FJ3$-$Î English Ì$+FJ4$-)Î Español Ì$+FJ6$-3Î Français Ì$+FJ2$-ÊÎ Italiano Ì$+FJ1$-ÅÎ Japanese Ì$+FJ8$-=Î Svenskt Ì$+FJ5$-.Î Ì$+FJ0$-|Î...
- Seite 8 RS232 SCANNERKONFIGURATION Lesen Sie den Code Werkseinstellung, um die Werkseinstellung wieder herzustellen. Lesen Sie den Schnittstellen-Code, der Ihrem gewünschten Kommunikationsmodus entspricht. WERKSEINSTELLUNG Ì$+$*oÎ RS232 Standard Ì$+CP0$-$Î POS SYSTEME Nixdorf Mode A Ì$+CM2EC0$->Î Fujitsu Ì$+CM1$-ÈÎ ICL Mode Ì$+CM0$-ÃÎ...
- Seite 9 TASTATUREINSCHLEIFUNG KONFIGURATION Lesen Sie den Code Werkseinstellung, um die Werkseinstellung wieder herzustellen. Lesen Sie denjenigen Schnittstellen-Code, der Ihrem gewünschten Kommunikationsmodus entspricht. WERKSEINSTELLUNG Ì$+$*oÎ TASTATUREINSCHLEIFUNG IBM AT or PS/2 PCs Ì$+CP500$-aÎ IBM XT Ì$+CP503$-vÎ PC Notebook Ì$+CP505$-ÈÎ IBM SURE1 Ì$+CP506$-$Î IBM Terminal 3153 Ì$+CP504$-}Î...
- Seite 10 TASTATUREINSCHLEIFUNG (FORTSETZUNG) IBM Terminals 31xx, 32xx, 34xx, 37xx: Um die Schnittstelle für IBM Terminals einzustellen, lesen Sie den entsprechenden Key Transmission Code und falls nötig den Keyboard Type Code (Werkseinstellung = advanced keyboard). KEY TRANSMISSION MODE make-only keyboard Ì$+CP502$-oÎ make-break keyboard Ì$+CP501$-hÎ...
- Seite 11 TASTATUREINSCHLEIFUNG (FORTSETZUNG) WYSE TERMINALS ANSI Keyboard Ì$+CP509$-9Î PC Keyboard Ì$+CP510$-gÎ ASCII Keyboard Ì$+CP511$-nÎ VT220 style Keyboard Ì$+CP514$-ÇÎ DIGITAL TERMINALS VT2xx/VT3xx/VT4xx Ì$+CP512$-uÎ APPLE APPLE ADB Bus Ì$+CP513$-|Î...
- Seite 12 TASTATURNATIONALITÄT Für den Betrieb einer Tastatureinschleifung lesen Sie einen der folgenden Codes, um die Tastaturnationalität einzustellen. Belge Ì$+FJ7$-8Î Deutsch Ì$+FJ3$-$Î English Ì$+FJ4$-)Î Español Ì$+FJ6$-3Î Français Ì$+FJ2$-ÊÎ Italiano Ì$+FJ1$-ÅÎ Svenskt Ì$+FJ5$-.Î Ì$+FJ0$-|Î Die folgende Einstellung für die Tastaturnationalität ist nur für IBM AT kompatible PCs möglich: Japanese Ì$+FJ8$-=Î...
- Seite 13 PEN EMULATION KONFIGURATION Lesen Werkseinstellung Code, Pen – Emulation zu aktivieren. WERKSEINSTELLUNG Ì$+$*oÎ Ì$+CP6$-BÎ WERKSEINSTELLUNGEN USB GRUNDEINSTELLUNG : code identifier disabled, no field adjustment, DATA FORMAT code length not transmitted, character replacement disabled. : amerikanische Tastaturnationalität, keine USB KEYBOARD Verzögerungszeit zwischen Charakter, keine...
- Seite 14 RS232 Nixdorf - GRUNDEINSTELLUNG 9600 Baud, Parität “odd”, 8 Datenbits, 1 Stopbit, Handshake Hardware (RTS/CTS), keine Verzögerungszeit zwischen Charakter, 9,9 sek. RX – timeout, kein ACK/NACK, kein FIFO, serial trigger lock disabled. : code identifier enabled, no field adjustment, DATA FORMAT code length not transmitted, no header, terminator = CR, character replacement disabled.
- Seite 15 CODE SELECTION Enabled codes • EAN 8/EAN 13 / UPC A/UPC E without ADD ON check digit transmitted, no conversions • Interleaved 2/5 check digit control and transmission, variable length code, 4-99 characters • Standard Code 39 no check digit control, variable length code, 1-99 characters •...
- Seite 16 FUNKTIONSTEST Lesen Sie die Test-Codes. EAN-8 1 2 3 4 5 6 7 0 EAN-13 1 2 3 4 5 6 7 0 0 0 9 9 2 Code 39 (Normal) Code 128 Interleaved 2 of 5 0 1 2 3 4 5 6 7 8 4 DAS LESEGERÄT IST JETZT BEREIT CODES ZU LESEN.
- Seite 17 63 mm typical 80 mm typical Max. Auflösung 0,10 mm 0,13 mm (4 mils) (5 mils) min. 15% (Datalogic Test Chart) Umgebungsparameter Temp. Betriebsumfeld 0 °C to + 55 °C Temperatur Lager -20 °C to + 70 °C Luftfeuchtigkeit 90% nicht kondensierend...
- Seite 18 GARANTIE Datalogic gibt für dieses Produkt eine Garantie von 5 Jahren auf Herstellungs- und Materialfehler ab Versandsdatum, falls das Produkt unter normalen und angemessenen Bedingungen verwendet wurde. Datalogic behält sich vor, das Produkt entweder zu reparieren oder zu ersetzen, was aber den originalen Garantietermin nicht verlängert.
- Seite 19 KONFORMITÄT LED KLASSE LED Klasse 1. EN60825-1:2001 WEEE-KONFORMITÄT...
- Seite 20 DATALOGIC S.p.A., Via Candini, 2 40012 - Lippo di Caderara Bologna - Italy dichiara che declares that the déclare que le bescheinigt, daß das Gerät declare que el Touch 65 Touch 90 e tutti i suoi modelli and all its models et tous ses modèles...
